CVD 无机薄膜沉积方法概览

物理气相沉积 (PVD)

物理气相沉积工艺

物理气相沉积 (PVD) 工艺是一种复杂的技术，用于在各种基底上沉积薄膜。该工艺在概念上可分为三个主要阶段：汽化、迁移和沉积。

1. 蒸发:初始阶段包括将电镀材料转化为气态。这通常通过热蒸发或溅射来实现。在热蒸发过程中，材料被加热到气化点，转化为气体。相比之下，溅射则是用高能粒子（如氩离子）轰击目标材料，使材料脱落并气化。

2. 迁移:一旦气化，材料颗粒会在真空或低压环境中迁移。这种迁移会受到各种因素的影响，包括压力、温度和任何活性气体的存在。颗粒以受控的方式向基底移动，最终沉积在基底上。

3. 沉积:到达基底后，气化材料凝结并形成薄膜。这一阶段对最终涂层的质量和性能至关重要。反应沉积可进一步增强沉积过程，在反应沉积过程中，气化材料与环境中的气体发生反应，形成氮化钛（TiN）或二氧化硅（SiO2）等化合物材料。

PVD 工艺用途广泛，能够沉积从简单元素到复杂合金和化合物的各种材料。它广泛应用于需要精确控制薄膜厚度、成分和均匀性的各行各业。

PVD 方法的类型

物理气相沉积 (PVD) 包括多种技术，每种技术都有其独特的机制和应用。主要方法包括

• 真空气相沉积:这种技术是在真空条件下蒸发材料，使其沉积在基底表面。它特别适用于制作薄而均匀的薄膜。

• 溅射镀膜:在这种方法中，氩气被电离以产生氩离子轰击阴极靶。这种轰击会导致材料溅射并沉积到工件上，从而提供一种可控且高效的涂层工艺。

• 电弧等离子涂层:这种技术利用阳极和阴极之间的电弧放电产生电弧等离子体。等离子体可迅速将材料沉积到基材上，因此非常适合需要高沉积速率的应用。

• 离子镀:离子电镀是将电镀材料电离，并在深负偏压下沉积到基底上。这种方法可增强附着力和薄膜密度，适用于各种应用。

• 分子束外延（MBE）:分子束外延是一种复杂的技术，涉及将一束原子或分子引导到加热的基底上。它以精确著称，常用于生产高质量的半导体薄膜。

每种方法都有其自身的优势，并根据应用的具体要求（如薄膜厚度、均匀性和附着力）进行选择。

真空蒸镀

真空气相沉积是物理气相沉积（PVD）的一个分支，涉及在高度受控的真空条件下蒸发材料的精细过程。这种方法可确保沉积材料不受任何大气干扰，从而在基底表面实现精确分层。真空环境至关重要，因为它能最大限度地减少气体分子的存在，促进材料在原子或分子水平上的沉积。

通过该工艺形成的层厚度从单个原子到几毫米不等，为各种应用提供了广泛的范围。该工艺可根据蒸汽源进一步分类：物理气相沉积使用液体或固体源，而化学气相沉积则使用化学蒸汽。

在真空气相沉积中，材料通常会被加热直至汽化，产生的蒸汽在基底上凝结，形成薄膜。这种技术广泛用于金属（如镉、铬、铜、镍和钛）和非金属（如碳/碳陶瓷基复合材料和碳/碳化硅陶瓷基复合材料）的沉积。沉积过程是一个原子一个原子或一个分子一个分子地进行的，从而确保了所生成薄膜的高度可控性和均匀性。

在真空中进行这一工艺的优势包括

• 污染最小化： 由于不存在大气气体，可降低沉积薄膜中出现杂质的风险。
• 增强控制： 对沉积过程的精确控制可生成高度均匀一致的薄膜。
• 降低加工温度： 真空环境可降低所需的加工温度，这对热敏基底非常有利。

在电子、光学和航空航天等对薄膜质量和精度要求极高的行业，这种方法是不可或缺的。

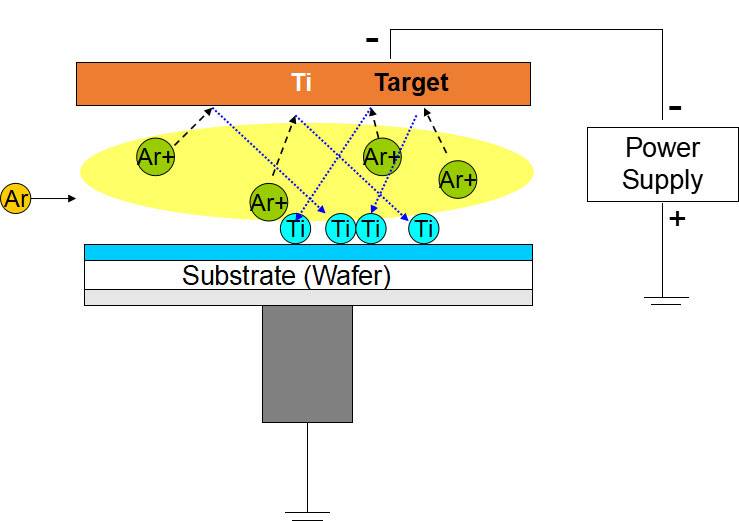

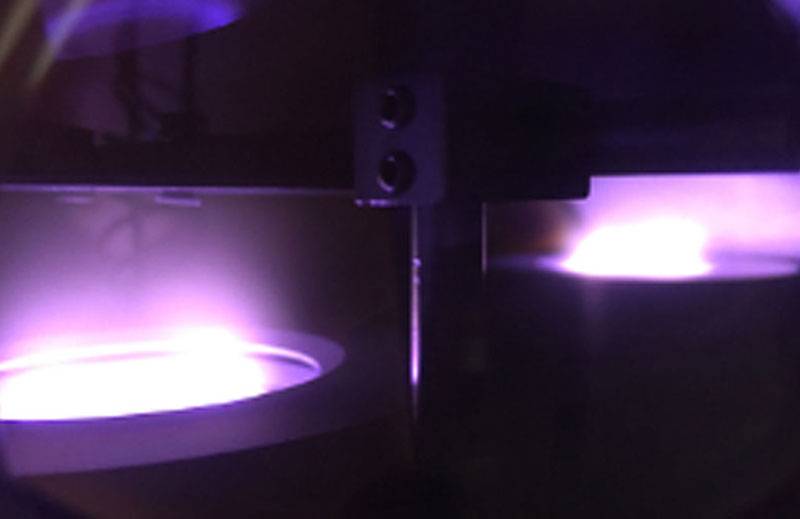

溅射镀膜

溅射镀膜是一种复杂的物理气相沉积（PVD）工艺，用于在基底上形成一层薄薄的功能层。该技术首先对氩气进行电离，产生高能氩离子，并将其引向阴极靶。这些离子的轰击导致目标材料从其表面喷射出来，这种现象被称为溅射。溅射材料随后迁移并沉积到工件上，形成一层持久、紧密结合的涂层。

该过程受到严格控制，通常使用磁铁来确保目标材料的均匀侵蚀。这种均匀性对于在整个基材上获得一致的薄膜厚度和质量至关重要。在分子水平上，溅射材料经历了一个动量传递过程，在此过程中，溅射材料以足够的能量被推向基底，从而穿透基底表面。这种能量相互作用会产生强大的原子级结合，从而有效地将涂层融入基底，而不仅仅是附着在基底表面。

在扫描电子显微镜（SEM）等专业应用中，溅射涂层得到了增强，以提供能准确显示试样的导电薄膜。这种增强技术解决了扫描电子显微镜中常见的难题，如充电、热损伤和二次电子发射，从而提高了成像过程的质量和可靠性。

电弧等离子涂层

电弧等离子涂层是一种复杂的物理气相沉积（PVD）技术，它依赖于阳极和阴极之间的电弧放电现象。这种方法的显著特点是能将材料快速沉积到基底上，因此成为各种工业应用的首选。

该工艺首先产生电弧，使周围的气体电离并产生高能等离子体。然后，由高能粒子组成的等离子体被引向基底。电弧产生的高热量和高能量使阴极的材料蒸发，形成蒸汽，随后凝结在基底上。这种快速沉积可确保形成均匀致密的涂层，这对提高涂层部件的耐用性和性能至关重要。

电弧等离子涂层用途广泛，能够沉积多种材料，包括氮化钛、氮化锆和银等。材料选择的灵活性使定制涂层能够满足特定的功能要求，无论是提高耐磨性、增强导电性，还是提供美观的表面效果。

与其他 PVD 方法相比，电弧等离子涂层因其沉积速率高和能够处理复杂几何形状而脱颖而出。原子层沉积 (ALD) 能够很好地精确控制涂层厚度，但受限于较慢的沉积速率，而电弧等离子体镀膜则不同，它能在速度和精度之间取得平衡。因此，它特别适用于需要在不影响涂层质量的前提下实现快速生产的应用场合。

此外，电弧等离子涂层，尤其是低温电弧气相沉积（LTAVD），可以实现各种美观的表面效果，从黑色、青铜色、金色到更复杂的 "彩虹 "组合。这种美学上的多功能性与其功能上的优势相结合，凸显了电弧等离子涂层在汽车、航空航天和消费电子等行业的广泛适用性。

离子镀

离子镀是一种复杂的沉积技术，涉及电镀材料的电离，然后在深度负偏压下沉积到基底上。这种方法利用高能粒子轰击（通常是惰性气体或活性气体的离子或沉积材料的离子）来改变和控制沉积薄膜的特性。这种轰击可提高表面覆盖率和附着力，使离子镀对要求坚固涂层的应用特别有效。

该工艺可在两种主要环境下进行：等离子体和真空。在基于等离子体的离子电镀中，用于轰击的离子是从等离子体中提取的，而在基于真空的离子电镀中，离子是在单独的离子枪中形成的。后一种配置通常称为离子束辅助沉积（IBAD）。

主要优缺点

应用

离子电镀能够生产高质量的镀层，因此在各行各业得到广泛应用。一些典型的应用包括

• X 射线管:提供耐用涂层，提高 X 射线管的性能和使用寿命。
• 航空发动机涡轮叶片:保护涡轮叶片免受高温腐蚀和磨损。
• 钢钻头:提高用于苛刻钻孔作业的钻头的耐用性和性能。
• 装饰涂料:为各种消费品涂上美观和保护涂层。
• 腐蚀防护:在核反应堆等关键环境中提供坚固的腐蚀保护。

总之，离子镀是一种用途广泛、功能强大的沉积技术，在涂层质量和附着力方面具有显著优势，是多个高科技行业不可或缺的技术。

化学气相沉积（CVD）

化学气相沉积工艺概述

化学气相沉积（CVD）是一种复杂的技术，通过高温气相反应沉淀出各种无机材料，包括金属、氧化物和碳化物。该工艺在薄膜沉积过程中起着关键作用，而薄膜是电子、光电子和薄膜涂层等各行业不可或缺的材料。

CVD 工艺可分为几种专门方法，每种方法都针对特定的应用和材料特性：

• 大气压化学气相沉积（APCVD）:在大气压力下运行，适合大规模生产。
• 低压化学气相沉积（LPCVD）:在减压条件下进行，可提高均匀性和厚度控制。
• 金属有机化学气相沉积（MOCVD）:利用金属有机前驱体，是沉积复杂化合物薄膜的理想选择。
• 等离子体辅助化学气相沉积（PACVD）或等离子体增强化学气相沉积（PECVD）:利用等离子体促进低温反应，尤其适用于非晶硅 (a-Si) 薄膜和保护涂层。
• 激光化学气相沉积（LCVD）:利用激光能量诱导局部沉积，提供对薄膜特性的精确控制。
• 光化学气相沉积 (PCVD):使用光化学反应沉积薄膜，通常与其他技术结合使用。
• 化学气相渗透 (CVI):主要是在多孔基底上渗入活性气体，形成致密涂层。
• 化学束外延（CBE）:利用分子束实现高度受控的外延生长。

上述每种方法都具有独特的优势，可根据所需的薄膜特性、沉积速率和具体应用要求进行选择。化学气相沉积的多功能性使其能够制造出具有定制特性的薄膜，成为现代技术中不可或缺的工具。

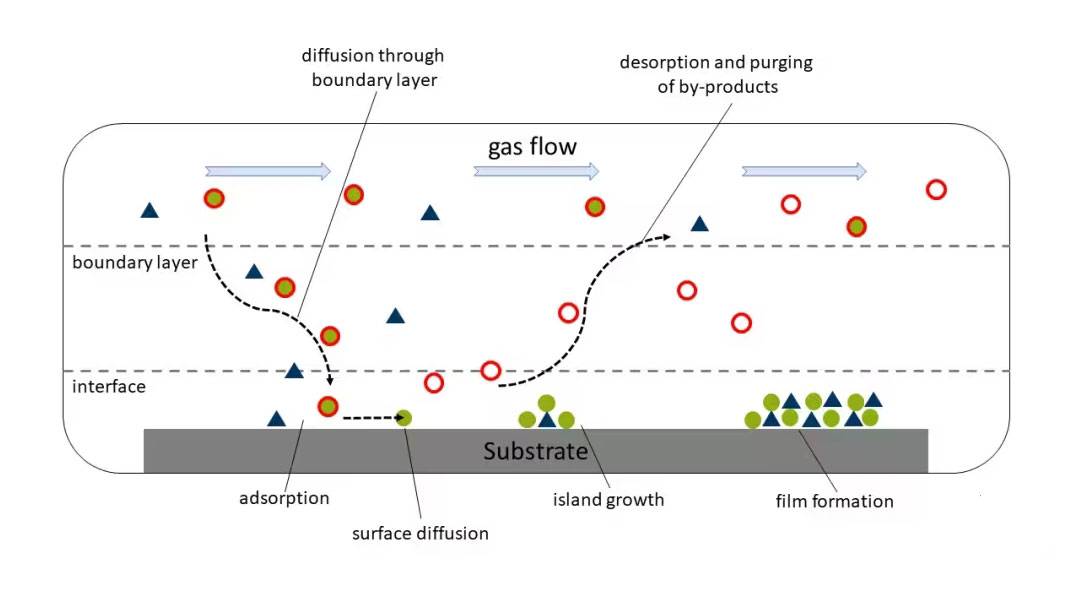

基本化学反应过程

化学气相沉积（CVD）工艺包括多种化学反应，可促进无机薄膜的沉积。这些反应可大致分为几个关键过程：

1. 热解:这涉及前驱体分子在高温下的热分解，从而在基底上形成固体薄膜。热分解对二氧化硅（SiO₂）和氮化硅（Si₃N₄）等材料的沉积至关重要。

2. 光解:在此过程中，前驱体分子被紫外线（UV）分解，与热解相比，可在较低温度下沉积薄膜。光解法常用于需要精确控制薄膜厚度和均匀性的应用中。

3. 还原反应:这些反应涉及还原金属化合物以形成金属膜。例如，用氢（H₂）还原六氟化钨（WF₆）会沉积钨（W）。

4. 氧化反应:在这里，前驱体分子与氧气反应形成氧化膜。例如，四氯化硅 (SiCl₄) 氧化生成二氧化硅 (SiO₂)。

5. 氧化还原反应:这是同时进行的还原和氧化过程，通常涉及金属前驱体与还原剂和氧化剂的相互作用。氧化还原反应对于沉积具有多种成分的复杂薄膜至关重要。

这些反应过程中的每一个都在 CVD 技术中发挥着重要作用，使各种无机材料的精确控制和沉积成为可能。

CVD 反应源类型

化学气相沉积 (CVD) 采用各种反应源来促进无机薄膜的沉积。这些反应源可分为三种主要状态：气态、液态和固态。每种状态都具有独特的特性，需要不同的控制机制来确保有效和精确的薄膜沉积。

气态反应源

气态源通常用于高温 CVD 工艺。它们的优点是易于在反应器内运输和混合，使反应物分布均匀。常见的气态源包括用于硅沉积的硅烷（SiH₄）和用于氮化物薄膜的氨（NH₃）。气态源的控制机制通常包括精确的流量控制和温度调节，以保持所需的反应条件。

液体反应源

液体源通常用于低压 CVD（LPCVD）和金属有机 CVD（MOCVD）工艺。它们为提供可挥发到气相中的复杂前驱体提供了方便的途径。例如，三甲基镓（TMG）等金属有机前驱体就用于生产 III-V 族半导体材料。液态源的控制需要复杂的汽化系统和压力控制，以确保前驱体以正确的浓度和流速输送。

固体反应源

固体源通常用于原子层沉积 (ALD) 等工艺和一些专门的 CVD 技术。它们通常是将固体前驱体升华为气相。例如用于氧化铝沉积的三氯化铝 (AlCl₃)。固体源的控制机制更为复杂，涉及精确的温度控制和升华速率，以保持前驱体的稳定性和反应性。

每种反应源都有其自身的挑战和优势，因此必须采用量身定制的控制策略来优化沉积过程。通过了解这些差异，研究人员和工程师可以更好地为特定应用选择和实施合适的 CVD 反应源。

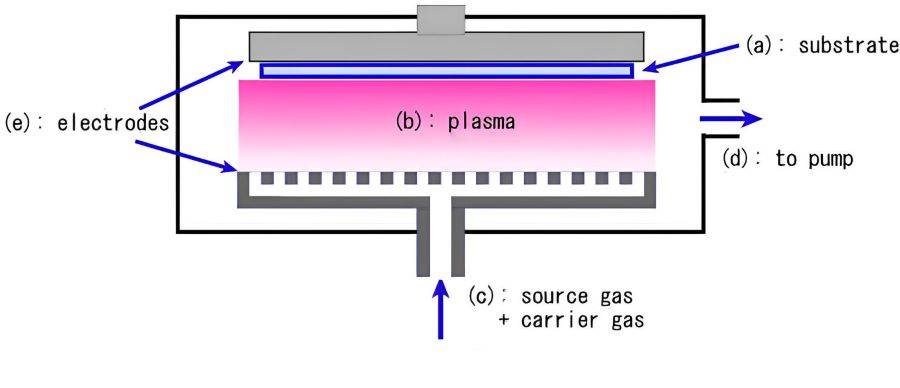

等离子体增强化学气相沉积（PECVD）

等离子体增强化学气相沉积 (PECVD) 是薄膜沉积领域的一大进步，尤其是在半导体制造和显示技术领域。传统的化学气相沉积 (CVD) 方法完全依靠基底温度来驱动化学反应，而 PECVD 则不同，它利用等离子体的力量，在明显较低的温度下促进这些反应。这种创新方法不仅降低了基底上的热应力，还提高了沉积速率，使其成为需要精确控制和均匀性的应用的理想选择。

该工艺首先将反应性气体引入反应室，然后在电场作用下电离气体，形成等离子体。等离子体环境中的高能电子为化学反应的发生提供了必要的活化能，从而规避了热能本身所带来的限制。这种等离子体驱动机制允许在 200 到 400°C 的温度下沉积高质量薄膜，而传统的 CVD 方法则需要更高的温度，通常在 425 到 900°C 之间。

PECVD 尤其适用于沉积硅基薄膜，如非晶硅 (a-Si)、氮化硅 (SiNx) 和二氧化硅 (SiO2)，这些薄膜是各种电子设备的关键部件。例如，在显示器制造中，PECVD 被用来制造栅极绝缘膜、保护膜和薄膜晶体管（TFT）中的有源层，以确保卓越的性能和可靠性。在光学玻璃、硅、石英和不锈钢等不同基底上均匀沉积这些薄膜的能力，进一步凸显了 PECVD 在现代制造工艺中的多功能性和有效性。

总之，PECVD 利用等离子体的独特特性，可在较低温度下实现高效、高质量的薄膜沉积，是生产先进电子设备和显示器不可或缺的技术。

原子层沉积（ALD）

原子层沉积（ALD）是化学气相沉积（CVD）的一种特殊形式，在生产超薄、高度均匀和保形薄膜方面表现出色。这种技术依赖于气相前驱体和基底表面之间连续的、自我限制的化学反应，确保在原子水平上精确控制薄膜厚度。

ALD 的特点之一是能够实现优异的阶跃覆盖率，甚至能覆盖纵横比接近 2000:1 的特征。这种能力使得 ALD 在半导体行业等需要复杂薄膜几何形状的应用中尤为重要。例如，使用三甲基铝 (TMA) 和水蒸气 (H2O) 可以生成具有显著均匀性和密度的氧化铝 (Al2O3) 薄膜。

ALD 通过一系列脉冲和吹扫步骤进行操作，将前驱体依次引入反应室，确保没有两种前驱体同时存在。这种有条不紊的工艺允许每周期生长厚度从 0.04nm 到 0.10nm 的薄膜，从而能够以可预测的精度沉积厚度小于 10nm 的薄膜层。ALD 工艺的可重复性是它的另一个关键优势，它能制造出稳定可靠的薄膜。

除氧化铝外，ALD 还能沉积其他材料，如氧化铪 (HfO2) 和氧化钛 (TiO2)，从而拓宽了其在微机电系统 (MEMS)、催化和纳米技术等各个行业的应用范围。尽管沉积速度较慢，但 ALD 无与伦比的控制性和均匀性使其成为先进材料科学和工程学领域不可或缺的工具。

应用与比较

显示器生产中的 PVD 应用

物理气相沉积（PVD）技术在先进显示技术的生产中发挥着至关重要的作用，尤其是在有源矩阵有机发光二极管（AMOLED）和其他高性能显示器的制造中。在 AMOLED 中，PVD 被用于沉积有源金属电极，这对显示器的高效运行至关重要。这些电极有助于将电荷载流子注入有机层，从而实现发光。

此外，PVD 还用于沉积构成 AMOLED 有机层的小分子。这些分子经过精心沉积，以确保均匀的光发射和高对比度。此外，PVD 对像素电极的制作也很重要，它可用于沉积金属和氧化铟锡 (ITO)，这是一种对显示器功能至关重要的透明导电材料。

PVD 在显示器生产中的应用不仅限于 AMOLED。它还用于制造其他显示技术，如液晶显示器（LCD）和量子点显示器（QD），确保沉积高质量的薄膜，从而提高显示器的整体性能和耐用性。这些薄膜对于实现各种机械、光学和电子功能至关重要，例如提高反射率、增强耐用性和确保有效的电荷传输。

尽管 PVD 具有众多优势，但它也有一些局限性。例如，由于 PVD 反应器内的气压较低，该技术通常难以在工具背面和侧面进行涂层。为缓解这一问题，必须降低反应器的装载密度，以避免阴影效应，从而使装载和固定过程复杂化。此外，与 PVD 相关的成本也很高，尤其是在处理复杂的显示结构时。

总之，PVD 仍是显示器行业的一项重要技术，通过精确高效的薄膜沉积工艺，为高性能显示器的发展做出了贡献。

CVD 在显示器生产中的应用

化学气相沉积（CVD）及其先进的变体等离子体增强化学气相沉积（PECVD）在显示技术的生产中发挥着举足轻重的作用。与传统的 CVD 方法相比，PECVD 能够在相对较低的温度下沉积含硅层，如非晶硅 (a-Si)、二氧化硅 (SiO2) 和氮化硅 (SiNx)，因此尤其受到青睐。

在显示器制造中，这些硅基层对几个关键部件至关重要：

• 非晶硅（a-Si）： 无定形硅广泛应用于有源矩阵显示器的薄膜晶体管（TFT），具有必要的导电性和稳定性。
• 二氧化硅（SiO2）： 二氧化硅通常用作电介质层，具有出色的绝缘性能，可保护底层不发生短路。
• 氮化硅（SiNx）： 这种材料经常用作阻挡层，通过防止湿气和气体渗透来提高显示屏的耐用性和性能。

PECVD 在制造这些层方面的多功能性还得益于其在半导体制造方面的高效率。例如，在太阳能电池的生产中，PECVD 用于在单晶硅基板上生长硅层，形成的硅层厚度通常为 15-50 微米。这一应用不仅凸显了 PECVD 的可扩展性，还体现了它在不同行业的适应性。

总之，PECVD 能够在较低温度下生成高质量的含硅层，这使其成为现代显示器生产中不可或缺的工具，确保了各种显示器件的性能、耐用性和效率。

ALD 的优缺点

原子层沉积 (ALD) 以其无与伦比的薄膜均匀性和高薄膜密度而著称，这对于实现精确一致的薄膜特性至关重要。然而，这种方法并非没有局限性，尤其是在工业生产中，低沉积速率可能成为一个重要瓶颈。

优点

• 均匀性:ALD 擅长在大型基底上形成具有优异均匀性的薄膜，这一特性在半导体制造和显示器生产等应用中尤为重要。
• 高薄膜密度:ALD 反应的自限性确保了薄膜的高密度，使涂层坚固耐用，不易出现缺陷和针孔。

缺点

• 沉积率低:ALD 最显著的缺点之一是沉积速度相对较慢。这种限制会大大延长生产时间，因此与其他 CVD 方法相比，ALD 在大规模工业应用中的效率较低。
• 工艺复杂:ALD 工艺需要精确控制，这增加了设备和操作程序的复杂性，可能会增加成本，并需要高技能的操作人员。

这些优缺点凸显了在为特定应用选择 ALD 时所涉及的权衡问题，强调了根据制造工艺要求进行仔细考虑的必要性。
