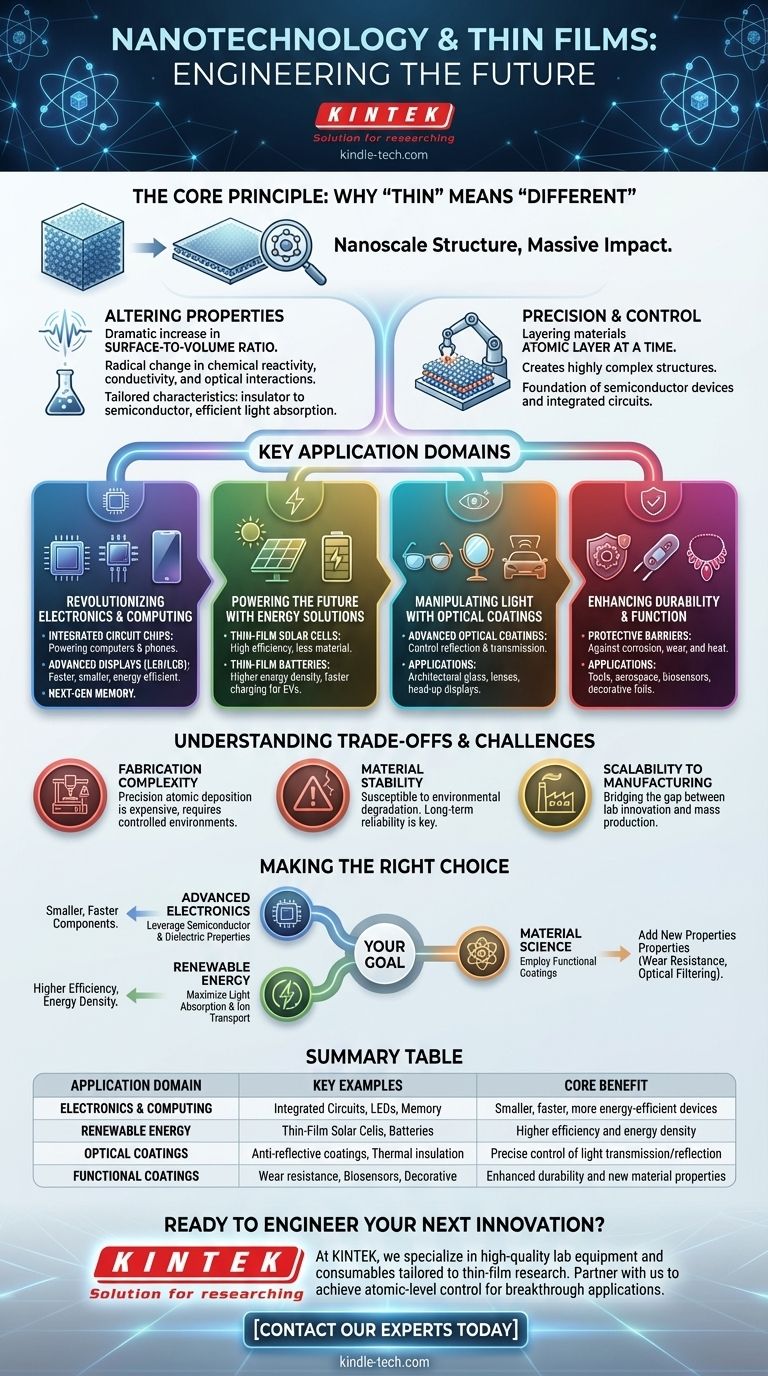

薄膜在纳米技术中有哪些应用?开启跨行业创新

薄膜在纳米技术中发挥着举足轻重的作用,由于其在纳米尺度上的独特特性,薄膜的应用范围十分广泛。这些应用遍及各行各业,包括航空航天、电子、能源和生物医学领域。薄膜用于增强机械、光学、电学和热学特性,使其成为现代技术中不可或缺的一部分。薄膜能够将材料缩小到原子大小,并改变表面与体积的比例,从而提高太阳能电池、半导体、保护涂层和传感器等设备的性能。此外,薄膜对于开发先进的内存存储、柔性显示器以及隔热箱和光伏电池等高能效解决方案至关重要。薄膜的多功能性和适应性将继续推动纳米技术的创新。

要点说明:

薄膜在纳米技术中有哪些应用?开启跨行业创新
  1. 机械和保护应用:

    • 薄膜用于制造 硬金属涂层 (如用于汽车部件的铬膜)和 耐磨层 (例如切削工具上的 TiN 涂层),从而提高耐用性和性能。
    • 它们具有 抗氧化性 , 高坚持率 磨损保护 使其成为工业工具和机械的理想选择。
    • 应用包括 保护涂层 防止腐蚀、 装饰层 珠宝上的装饰层,以及 佩戴保护 工具上的磨损保护。
  2. 光学和多层涂层:

    • 薄膜用于 光学多层镀膜 如分布式布拉格反射器、陷波滤波器、抗反射涂层和窄带通滤波器。
    • 它们能改善 光学特性 眼科透镜、镜子和柔性显示器的光学特性 柔性显示器 .
    • 应用包括 建筑玻璃 用于隔热和 反射灯 提高光效。
  3. 能源与半导体应用:

    • 薄膜是 太阳能电池 薄膜光伏电池 将光能有效地转化为电能。
    • 它们用于 半导体器件 在这些应用中,其简化的结构和独特的性能可提高性能。
    • 应用包括 隔热箱 航空航天工业和 先进的内存存储设备 .
  4. 生物医学和传感器应用:

    • 薄膜可用于 生物传感器 等离子设备 在医疗和环境监测中实现精确检测和分析。
    • 它们被用于 触摸屏生产 抬头显示器 在汽车行业的应用,增强了用户互动性和安全性。
    • 应用包括 包装箔 用于保鲜和 肛门镜 用于法医分析。
  5. 新兴和利基应用:

    • 薄膜用于使物体 降低可见度 通过弯曲不同电磁波谱区域的辐射来降低可见度。
    • 它们应用于 柔性显示器 装饰涂料 在电子消费品和设计领域的应用不断扩大。
    • 在纳米技术和材料科学进步的推动下,新的应用不断涌现。
  6. 工业和技术的多功能性:

    • 薄膜广泛应用于 涂层 , 能源转换 先进的存储解决方案 .
    • 它们能够改善 尺寸效应 通过磁控溅射等技术,这些技术在纳米技术中至关重要。
    • 其应用包括 隔热箱 , 太阳能电池 半导体设备 薄膜是纳米技术的基石,为机械、光学、能源、生物医学和工业领域的创新提供了可能。

总之,薄膜是纳米技术的基石,推动着机械、光学、能源、生物医学和工业领域的创新。它们的独特性能和多功能性将继续推动技术进步,并为未来应用开辟新的可能性。

汇总表:

应用领域 主要用途
机械和保护 硬质涂层、耐磨性、防腐蚀、装饰层
光学和多层 抗反射涂层、柔性显示器、建筑玻璃
能源与半导体 太阳能电池、薄膜光伏、隔热箱、内存存储
生物医学与传感器 生物传感器、等离子器件、触摸屏、包装箔
新兴和利基市场 柔性显示器、装饰涂层、辐射弯曲
工业多功能性 涂层、能源转换、先进存储解决方案、半导体器件

了解薄膜如何为您的行业带来变革 今天就联系我们的专家 了解更多信息!
