简而言之，金属沉积是将金属薄膜沉积到称为基底的表面上的任何过程。这是通过将金属原子或离子从源头传输到基底上来实现的，金属原子或离子在那里积累形成固体层。传输的具体方法以及金属的状态——无论是蒸汽、等离子体还是溶液中的离子——决定了不同类型的沉积。
金属沉积的核心原理是受控的原子或分子传输。无论是通过物理力、化学反应还是电流，目标始终是相同的：将金属从源头移动到基底上，以构建具有特定所需特性的新层。
基本过程：从源头到薄膜
从本质上讲，所有金属沉积都涉及三个阶段：产生可移动的原子/离子、将它们传输到表面，以及使它们附着并形成稳定的薄膜。这些阶段的“如何实现”是区分主要技术的地方。
阶段 1：产生可移动的金属物质
在沉积发生之前，金属原子必须从其源材料中释放出来。这可以是一块固体金属、一种化学气体或一种液体溶液。用于释放这些原子的方法是定义整个过程的一个关键因素。
阶段 2：传输到基底
一旦被释放，金属原子或离子必须传输到目标表面（基底）。这次传输可以通过真空、在流动的气体中或在液体电解质中进行，通常由电场或磁场引导。
阶段 3：成核与生长
当原子到达基底时，它们不会立即形成完美的层。它们会落在表面上，在表面上移动（扩散），并在高能“热点”处聚集在一起形成稳定的岛屿，这个过程称为成核。然后这些岛屿生长并合并形成连续的薄膜。最终薄膜的质量、晶粒结构和应力都是在此关键阶段确定的。
物理气相沉积 (PVD)：蛮力法
PVD 涵盖了使用物理过程（如高能轰击或加热）来产生金属蒸汽的方法，然后这些蒸汽在基底上冷凝。这通常在高真空室中进行，以确保纯度。
溅射：原子台球

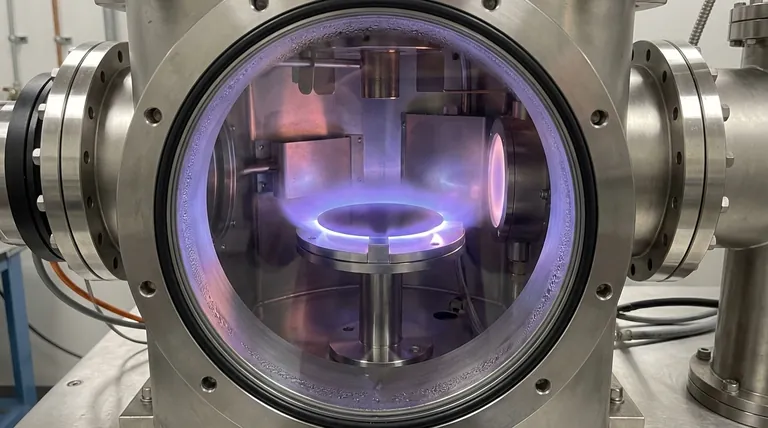

在溅射中，反应室中充满了惰性气体，如氩气，这些气体被激发成等离子体。然后，这些高能气体离子被加速撞击到固体金属“靶材”上。这种撞击就像一次亚原子的台球开球，将金属原子从靶材上撞击下来。这些被喷射出的原子穿过真空并覆盖在基底上。
热蒸发：原子沸腾
蒸发更直观。在真空室中加热源金属，直到它真正沸腾并蒸发，产生一团金属蒸汽。这种蒸汽直线传播，直到撞击到较冷的基底，在那里它重新凝结成固体，形成薄膜。
化学气相沉积 (CVD)：精密生长法
CVD 使用化学反应来沉积薄膜。它不是通过物理撞击靶材上的原子，而是直接从化学前驱体在基底上“生长”出薄膜。
工作原理：前驱体和反应
在 CVD 中，一种或多种含有金属的挥发性前驱体气体被引入反应室。能量，通常以热量的形式，施加到基底上。这种能量在基底表面分解前驱体气体，使金属原子得以与表面结合，而其他化学副产物则被泵走。
电化学沉积（电镀）：液体与电流法
这种常见的技术，也称为电镀，使用液体溶液和电流来沉积金属。它与 PVD 和 CVD 有根本不同，因为它不发生在真空或气相中。
电解槽
该装置涉及两个浸没在含有溶解金属离子的电解质浴中的电极。待涂覆的物体充当阴极（负极），而源金属的一块通常充当阳极（正极）。当施加直流电时，溶液中的金属离子被吸引到阴极，在那里它们获得电子并被还原成固体金属原子，电镀到物体表面上。
理解权衡
没有一种沉积方法在所有方面都占绝对优势。选择是基于所需的薄膜特性、基底材料和成本的战略性权衡。
保形覆盖（均匀性）
CVD 在均匀涂覆复杂的 3D 形状方面表现出色，因为前驱体气体可以流入复杂的结构内部并发生反应。PVD 是一个“视线”过程，使得难以覆盖凹槽的底部或深沟的侧面。电镀的覆盖范围取决于电流分布的均匀程度，这在复杂几何形状上可能具有挑战性。
温度和基底限制
高温 CVD 工艺可能会损坏敏感的基底，如塑料或某些电子元件。PVD 方法，特别是溅射，通常可以在低得多的温度下进行，使其更通用。电镀是一种室温湿法工艺，但仅适用于导电基底。
薄膜纯度和密度
PVD，尤其是溅射，以生产高纯度和高密度的薄膜而闻名，这对光学和半导体应用至关重要。CVD 薄膜的纯度取决于前驱体气体的纯度。电镀的质量在很大程度上取决于电解质浴的清洁度和成分。
为您的目标做出正确的选择
选择沉积技术需要将工艺能力与应用的最终目标相匹配。
- 如果您的主要关注点是用于光学或电子产品的高纯度、高密度薄膜： 像溅射这样的 PVD 方法因其控制和质量而成为行业标准。
- 如果您的主要关注点是均匀涂覆复杂的 3D 部件： 只要您的基底能够承受加工温度，CVD 就是更优的选择。
- 如果您的主要关注点是对导电部件进行具有成本效益的保护性或装饰性涂层： 电镀以高吞吐量和相对较低的成本提供了出色的效果。
了解这些核心机制，就能使您能够选择精确的工具来逐原子层地构建功能材料。
总结表：
| 方法 | 关键机制 | 最适合 | 关键考虑因素 |
|---|---|---|---|
| PVD（溅射） | 等离子体引起的物理原子喷射 | 高纯度、高密度薄膜（电子产品、光学） | 视线限制 |
| PVD（蒸发） | 真空中的热蒸发 | 简单、高纯度的涂层 | 步进覆盖差 |
| CVD | 来自气体前驱体的化学反应 | 复杂形状的均匀 3D 涂层 | 需要高温 |
| 电镀 | 溶液中的电化学还原 | 具有成本效益的保护性/装饰性涂层 | 仅限导电基底 |
