薄膜均匀性指的是什么?可靠薄膜性能的关键


在材料科学和工程的背景下,薄膜均匀性指的是特定物理或化学性质在薄膜整个表面上的一致性。这是一个关键指标,用于衡量所需特性(最常见的是厚度)在从基板中心到边缘的分布均匀程度。

均匀性不是一个单一的数值,而是对一致性的度量。实现高均匀性是确保依赖薄膜技术的任何器件具有可预测的性能、高制造良率和整体可靠性的基础。

为什么均匀性是性能的基石

在薄膜的几乎所有应用中——从微芯片到眼镜——不一致性是导致故障或性能不佳的直接原因。均匀性是控制良好且可重复的制造过程的主要指标。

可预测的器件行为

要使器件按设计运行,其组件必须是可预测的。不均匀的薄膜会导致单个器件内部或同一晶圆上不同器件的性能出现差异。

例如,在半导体领域,栅氧化层(gate oxide layer)的厚度直接控制着晶体管的开关特性。如果该薄膜不均匀,芯片上的晶体管行为将不同,从而导致处理错误。

最大化制造良率

良率是单个制造批次(例如,在硅晶圆上)中生产的功能性器件的百分比。薄膜均匀性差是导致良率损失的主要原因。

如果薄膜的厚度或成分变化过大,晶圆边缘的器件可能会超出可接受的性能规格,使其失效并提高每个功能芯片的成本。

薄膜均匀性指的是什么?可靠薄膜性能的关键

均匀性的关键维度

虽然厚度是最常讨论的指标,但均匀性适用于任何可以在表面上测量和映射的关键薄膜特性。

厚度均匀性

这是最基本的类型。它衡量沉积层物理厚度的变化。这对光学、电气和机械应用至关重要。

成分均匀性

对于由多种元素组成的薄膜(合金或化合物),这衡量了这些元素在基板上的比例一致性。成分的变化会极大地改变薄膜的电学或化学性质。

电学均匀性

这评估了电学性质(如薄层电阻)的一致性。这对集成电路中使用的导电薄膜、显示器的透明导体和传感器电极至关重要。

光学均匀性

对于光学涂层,折射率透明度等属性的均匀性至关重要。例如,透镜上的光学性能不一致会导致可见的畸变或颜色变化。

常见陷阱:不均匀性的原因

实现高均匀性需要精确控制薄膜沉积过程。不均匀性不是随机的;它通常是沉积环境的系统性结果。

沉积源几何形状

材料源(例如,溅射靶材)与基板之间的物理关系至关重要。许多沉积技术的“视线”特性意味着基板中心接收到的材料通常比边缘多。

基板温度梯度

基板上的温度变化会导致不同的反应或沉积速率。基板支架的边缘通常比中心冷,导致这些区域的薄膜生长较薄。

气体流动动力学

在化学气相沉积(CVD)中,必须仔细管理前驱气体的流动。湍流或不均匀的气流可能导致反应物浓度在表面上不一致,从而引起薄膜生长的变化。

基板旋转和曲率

为了抵消这些影响,基板在沉积过程中几乎总是旋转的。然而,旋转的任何摆动或基板本身的曲率(弯曲)都可能引入其自身的不均匀性模式。

为您的应用做出正确的选择

所需的均匀性水平完全取决于最终用途。了解您的主要目标是设定正确工艺规格的关键。

  • 如果您的主要重点是先进半导体: 您需要厚度、成分和电学性能具有极高的均匀性(通常变化 <1-2%),以确保数十亿个晶体管性能一致。
  • 如果您的主要重点是高性能光学器件: 您需要厚度和折射率的优异均匀性,以防止视觉像差并确保一致的抗反射或过滤性能。
  • 如果您的主要重点是大面积保护涂层: 您通常可以容忍较低的均匀性,因为目标是实现耐磨损或耐腐蚀的整体覆盖,而不是微观尺度的器件性能。

最终,控制薄膜均匀性在于掌握沉积过程,从而在最需要的地方提供一致、可靠的性能。

摘要表:

均匀性方面 测量的关键属性 关键作用
厚度均匀性 物理层厚度的变化 光学、电气和机械应用
成分均匀性 基板上元素比例的一致性 具有特定电学/化学特性的合金和复合薄膜
电学均匀性 薄层电阻和其他电学性质的一致性 电路、显示器和传感器的导电薄膜
光学均匀性 折射率和透明度的一致性 透镜、滤光片和抗反射层的光学涂层

使用 KINTEK 实现无与伦比的薄膜均匀性

是否正因影响器件性能和制造良率的不一致薄膜特性而苦恼?KINTEK 专注于提供旨在掌握沉积过程的高精度实验室设备和耗材。无论您是从事半导体、光学涂层还是保护层的工作,我们的解决方案都能帮助您交付应用所需的稳定、可靠的结果。

让我们帮助您优化工艺,实现卓越的均匀性。 立即联系我们的专家,讨论您的特定实验室需求,并发现 KINTEK 如何增强您的薄膜技术。

图解指南

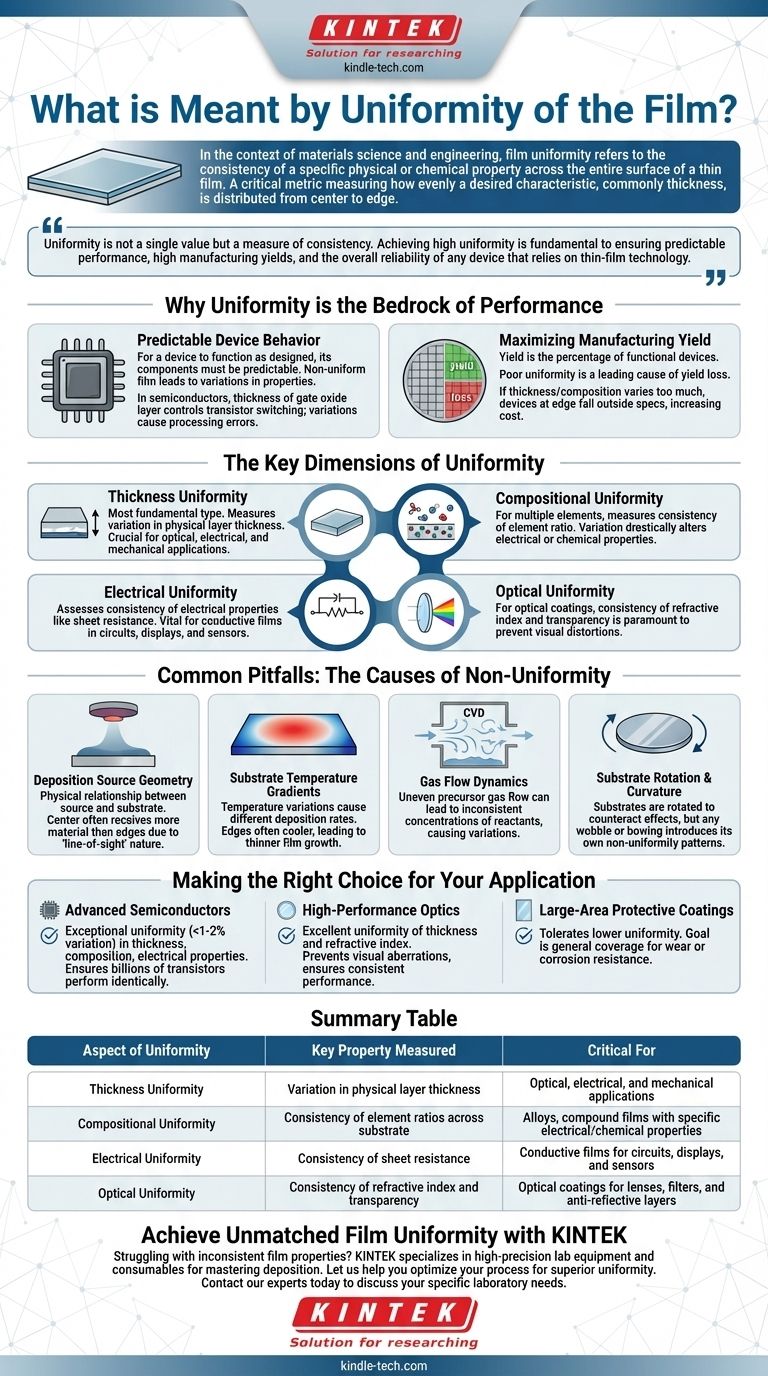

薄膜均匀性指的是什么?可靠薄膜性能的关键 图解指南
