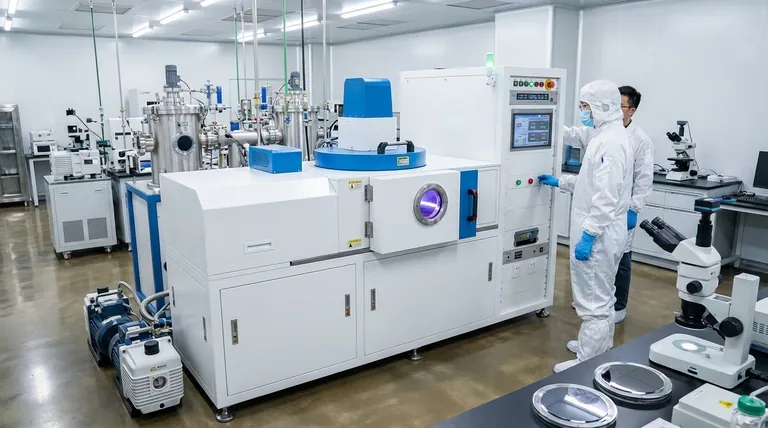

溅射技术有什么用途？为电子和光学领域制造高性能薄膜

溅射技术的核心是一种高度通用且精确的真空技术，用于在表面沉积超薄材料薄膜。这种物理气相沉积（PVD）工艺是制造无数现代技术的基础，从手机中的集成电路到眼镜上的抗反射涂层。它的工作原理是：从源材料（“靶材”）中喷射出原子，这些原子随后移动并凝结到基底上，形成一个新的功能层。

溅射不仅仅是一种涂层方法；它是在原子层面工程化表面的基础工艺。其主要用途是制造具有特定、高度可控的光学、电气或机械性能的薄膜，这些性能对于高级应用至关重要。

溅射作为原子级工具的工作原理

溅射是一个物理过程，而非化学过程。理解这一区别是掌握其能力的关键。

核心原理：原子台球

该过程在高真空腔室内进行。高压电场使惰性气体（通常是氩气）带电，剥离气体原子中的电子，形成正电荷离子的等离子体。

这些高能离子随后被加速并导向“靶材”，靶材是您希望沉积的材料块。当离子与靶材碰撞时，它们传递动量并从靶材表面喷射出原子，这个过程在概念上类似于母球撞击一堆台球。

沉积：构建薄膜

被喷射出的靶材原子穿过真空腔室，落在“基底”上——即被涂覆的物体。由于这是在受控环境中逐个原子地发生，因此形成的薄膜异常均匀、致密和纯净，其厚度可以控制在几纳米到几微米之间。

跨行业的关键应用

制造如此精确薄膜的能力使得溅射技术在材料性能至关重要的领域中不可或缺。

微电子和半导体

溅射是半导体制造的基石。它用于沉积形成集成电路中导电通路所需的金属薄层（如铝或铜）。

由于它是一种非热过程，可以在不损坏敏感的底层电子元件的情况下沉积材料，这是微芯片制造中的关键要求。

先进光学涂层

该技术用于制造具有特定光学性能的薄膜。应用包括镜头上的抗反射涂层、镜子和建筑玻璃上的反射层，以及透射或阻挡特定波长光的滤光片。

数据存储和机械表面

溅射是早期用于生产计算机硬盘的方法之一，它沉积了存储数据的磁性层。

它还用于在切削工具上制造超硬、耐磨薄膜，以及在机械部件上制造自润滑涂层，从而大大延长了它们的使用寿命。

装饰性和功能性涂层

从手表上的金属光泽到电子外壳上的EMI/RFI屏蔽，溅射提供了耐用且均匀的装饰性和功能性涂层。

了解溅射的变体

并非所有溅射都相同。基本工艺经过改进以解决特定的工程挑战，从而产生了几个关键变体。

磁控溅射：工业主力

最常见的工业方法是磁控溅射。通过在靶材后面放置强磁体，形成一个磁场，将电子捕获在靶材表面附近。

这显著提高了气体电离过程的效率，导致更致密的等离子体和更快的沉积速率。这项创新使溅射在经济上可用于大规模生产。

反应溅射：创建新化合物

在反应溅射中，除了惰性气体外，还会故意将反应性气体（如氮气或氧气）引入真空腔室。

溅射出的金属原子在到达基底的途中与这种气体发生反应，形成氮化物或氧化物等化合物薄膜。这就是耐用的氮化钛（TiN）或绝缘二氧化硅（SiO₂）等材料的制造方式。

常见限制和权衡

尽管功能强大，但溅射并非万能解决方案。设备复杂且需要高真空环境，这意味着巨大的资本投资。

沉积速率可能比热蒸发等其他方法慢，尽管磁控溅射有助于缓解这一问题。对于某些特殊材料，源材料靶材的成本和制造也可能是一个因素。

为您的目标做出正确选择

当薄膜的精度和质量比沉积的原始速度更重要时，就会选择溅射。

• 如果您的主要关注点是高纯度、复杂的电子薄膜：溅射是创建半导体中所需的精确多层导电和介电结构的明确选择。
• 如果您的主要关注点是先进的光学性能：该技术对薄膜厚度和均匀性具有卓越的控制，这对于创建高性能抗反射、反射或滤光涂层至关重要。
• 如果您的主要关注点是卓越的材料性能：反应溅射使您能够设计出具有卓越硬度、耐受性或特定电学特性的化合物薄膜，这些特性在块状材料中不存在。

最终，溅射使工程师能够从原子层面构建材料，从而实现定义现代技术的性能。

总结表：

关键方面	描述
主要用途	在基底（表面）上沉积超薄、均匀的材料薄膜。
核心原理	一种物理气相沉积（PVD）过程，利用真空中的动量传递从靶材中喷射原子。
主要行业	微电子、半导体、先进光学、数据存储、装饰性涂层。
主要优点	高薄膜纯度和密度，优异的均匀性，精确的厚度控制，能够沉积合金和化合物。
常见变体	磁控溅射（高效率），反应溅射（形成氮化物/氧化物等化合物薄膜）。
