什么是化学中的升华和沉积?5 个要点解析

升华和沉积是化学中令人着迷的过程,涉及物质在固相和气相之间的直接转化,而不经过液相。与其他相变相比,这些过程并不常见,但却在各种科学和工业应用中发挥着重要作用。

5 个要点说明

什么是化学中的升华和沉积?5 个要点解析

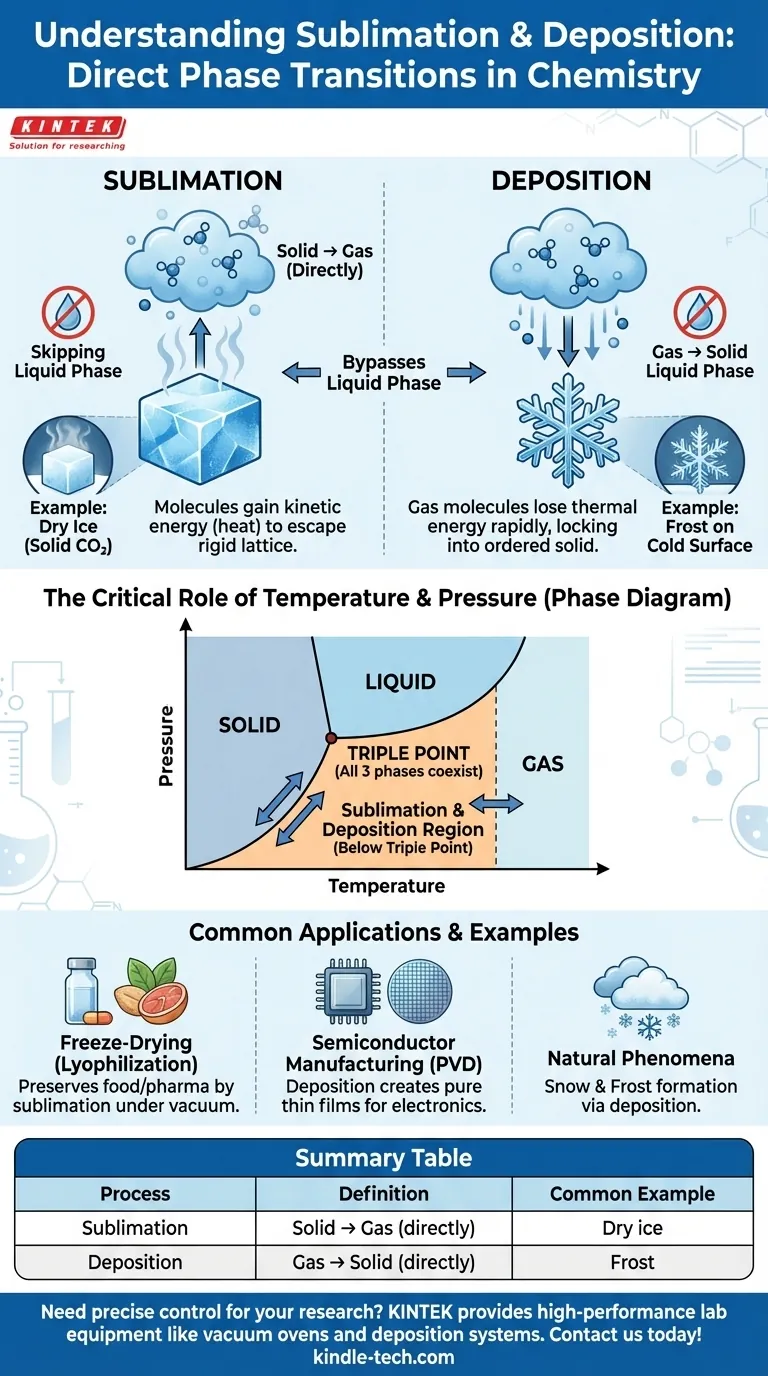

1.升华:固态到气态的转化

升华是指固体不经过液相而直接转化为气体的过程。

固态二氧化碳(俗称 "干冰")的行为就是升华的一个例子。在室温下,干冰不会融化成液体,而是会升华,直接变成气体。

在这个过程中,可以看到白色的烟雾状蒸汽。同样,冰柜中的冰块也会随着时间的推移而升华,当固体水分子转化为水蒸气时,冰块就会缩小。

2.沉积:气体到固体的转化

沉积是升华的反向过程,即气体不先变成液体而直接变成固体。

食物上形成 "冷冻室灼伤 "就是沉积的一个例子。当冰箱中的水蒸气无法凝结成液体,而是以冰晶的形式直接沉积在食物上时,就会发生这种现象。

3.薄膜沉积技术

在薄膜沉积技术方面,如物理气相沉积(PVD)和化学气相沉积(CVD),这些工艺涉及将材料沉积到表面以形成薄层。

PVD 通常包括加热源材料使其蒸发或升华,然后让蒸汽在基底上凝结。

CVD 涉及气相中的化学反应,将材料沉积在加热的表面上。

4.工业应用

这些技术被广泛应用于各行各业,为表面镀上具有特定性能的涂层,如提高耐久性或导电性。

5.科学和工业重要性

总之,升华和沉积对于理解相变至关重要,可用于各种科学和工业应用,尤其是薄膜和涂层的形成。
