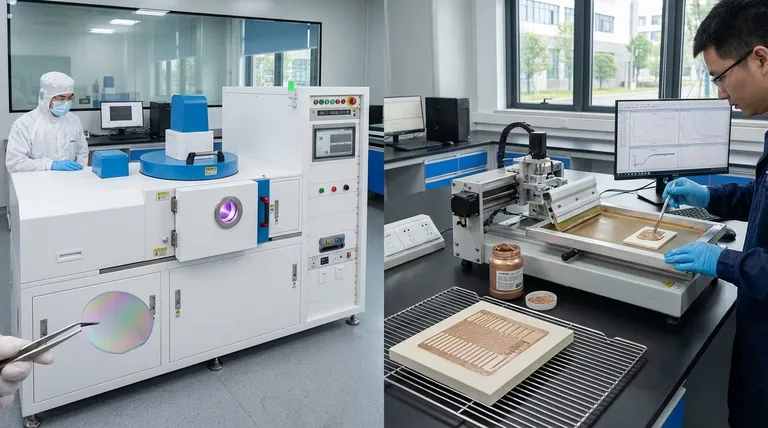

从根本上讲，薄膜涂层和厚膜涂层之间的区别不仅在于它们的物理厚度，还在于用于制造它们的根本过程。薄膜是在真空中逐原子构建的，形成了高度精确和纯净的层。厚膜则使用基于颗粒的浆料或油墨印刷而成，形成的涂层精度较低，但更坚固且成本效益更高。
选择是一个经典的工程权衡。薄膜技术为敏感应用提供了无与伦比的精度和电气性能，而厚膜技术则为大批量或高功率元件提供了耐用性和低成本制造。
决定性因素：沉积方法
薄膜和厚膜的主要区别在于它们应用于基板的方式。这种工艺上的根本差异决定了几乎所有其他特性，从密度和纯度到成本和性能。
薄膜：原子级构造
薄膜是通过在真空中进行的沉积工艺创建的。这些方法在分子或原子尺度上逐层构建薄膜。
最常见的方法是物理气相沉积（PVD）和化学气相沉积（CVD）。在这些过程中，材料被汽化，然后凝结在基板上，形成极其均匀、致密和纯净的薄膜。该层的厚度通常在几纳米（nm）到几微米（µm）之间。
厚膜：基于颗粒的印刷
厚膜最常使用丝网印刷工艺应用，类似于在 T 恤上印刷图形。将包含功能材料（如金属）、玻璃料粘合剂和有机溶剂的“浆料”或“油墨”通过网筛推到基板上。
然后将部件在熔炉中烧结。有机溶剂燃烧掉，玻璃料熔化，将功能颗粒粘合在一起并粘合到基板上。所得薄膜更厚（通常为 10-50 µm 或更多），孔隙率更高，纯度低于薄膜。
性能和特性的关键差异
沉积方法直接影响涂层的最终特性。了解这些差异对于为您的应用选择合适的技术至关重要。
精度和公差
薄膜提供卓越的精度。由于它们是逐原子沉积的，因此它们的厚度高度可控，并且可以通过光刻技术对特征进行图案化，以创建极其精细的线条。这使得电阻器等元件具有非常严格的公差。
厚膜的精度本质上较低。丝网印刷工艺和浆料的颗粒特性导致厚度和线宽定义的变化较大。公差更宽，通常需要激光修整等后处理步骤才能达到特定值。
纯度和密度
薄膜几乎完全致密且纯度非常高。真空环境可防止污染，从而形成性能非常接近块状材料的薄膜。
厚膜本质上是多孔的。将功能颗粒粘合在一起的粘合剂材料形成了一种复合结构，该结构密度较低，其性能是浆料中所有材料的组合。
电气性能
对于要求苛刻的电子应用，薄膜更胜一筹。其纯度和均匀的结构带来了更低的电噪声、更好的高频性能和更稳定的电阻温度系数（TCR）。
厚膜元件是通用电子设备的主力。虽然它们在许多应用中的性能都很出色，但杂质和多孔结构导致噪声高于薄膜元件，且稳定性较差。
功率处理和耐用性
厚膜更大的物理质量使其能够处理明显更大的功率并更有效地散热。这些涂层通常更具机械强度，更能抵抗环境应力和功率浪涌。
薄膜极其薄，功率处理能力有限，如果保护不当，更容易受到物理损坏。
了解权衡
没有哪种技术是绝对更好的；它们是针对不同目标进行优化的。最主要的权衡在于制造成本与性能精度之间。
成本方程式
厚膜制造是一个相对简单、高吞吐量的过程。丝网印刷快速、廉价且高度可扩展，使其成为芯片电阻器和混合集成电路等批量生产元件的首选。
薄膜沉积需要复杂的真空设备，是一个慢得多的批处理过程。资本投资和运营成本要高得多，因此其应用仅限于性能优越是必需的场合。
应用环境
由于其固有的坚固性，厚膜在恶劣的汽车、工业和电力电子环境中表现出色。
在需要精度、小型化和高频性能至关重要的应用中（如电信、医疗设备和高精度传感器），薄膜是标准选择。
根据您的目标做出正确的选择
您的应用的主要要求应指导您在薄膜技术和厚膜技术之间的决策。
- 如果您的主要重点是高精度电子或光学：选择薄膜，因为它具有卓越的均匀性、严格的公差和出色的电气特性。
- 如果您的主要重点是经济高效的大批量生产：选择厚膜，因为它制造成本低廉，且丝网印刷工艺快速、可扩展。
- 如果您的主要重点是耐用性和高功率处理能力：选择厚膜，因为它具有物理坚固性，并且能够散热和处理更高的电气负载。
- 如果您的主要重点是小型化和高频性能：选择薄膜，因为它能够以出色的信号完整性创建精确、小规模的特征。
最终，选择正确的薄膜技术在于将工艺能力与您的特定性能目标和经济约束保持一致。
摘要表：
| 特性 | 薄膜涂层 | 厚膜涂层 |
|---|---|---|
| 沉积方法 | 真空沉积（PVD、CVD） | 使用浆料/油墨的丝网印刷 |
| 典型厚度 | 纳米到几微米 | 10–50 微米或更多 |
| 精度/公差 | 高（逐原子控制） | 较低（公差较宽） |
| 密度/纯度 | 高（致密、纯净的层） | 较低（多孔、复合结构） |
| 电气性能 | 卓越（低噪声、稳定的 TCR） | 良好（噪声较高，稳定性较低） |
| 功率处理/耐用性 | 有限（薄、易损） | 高（坚固，可处理功率/热量） |
| 成本 | 高（真空设备、批处理） | 低（可扩展、高吞吐量） |
| 理想应用 | 精密电子、传感器、光学 | 大批量、电力电子、汽车 |
