从本质上讲，磁控管在溅射过程中充当等离子体增强器。它利用精心配置的磁场将电子限制在靶材表面附近。这种限制产生了一个致密、高能的等离子体，从而极大地提高了离子轰击的效率，从而实现了更快、更高质量的薄膜沉积。
磁控管的关键作用不仅仅是帮助产生等离子体，而是限制它。通过用磁场捕获电子，它可以确保更多的气体原子被电离并聚焦到靶材上，从而在较低的工作压力下实现更高的沉积速率和更好的薄膜质量。
磁控溅射解决的问题
要理解磁控管的作用，首先了解没有它的溅射过程会有所帮助。
基础溅射的局限性
在简单的溅射系统（二极管溅射）中，在高压下，在低压气体环境（通常是氩气）中，在靶材和基板之间施加高电压。
这会产生等离子体，其中正氩离子被加速撞击带负电的靶材，将原子撞击下来，然后这些原子沉积在基板上。
然而，这个过程效率低下。等离子体较弱，需要相对较高的气体压力，并且沉积速率非常慢。
磁控管的解决方案：等离子体限制
磁控溅射源在靶材后面增加了一个永磁体组件。这会在与靶材表面平行的方向上引入一个磁场。
这个磁场从根本上改变了等离子体的动力学，解决了效率问题。
核心机制：磁控管的工作原理
磁控管的有效性来自于它如何操纵等离子体内的电子。
捕获高能电子
当离子轰击过程中从靶材中喷射出二次电子时，磁场会捕获它们。

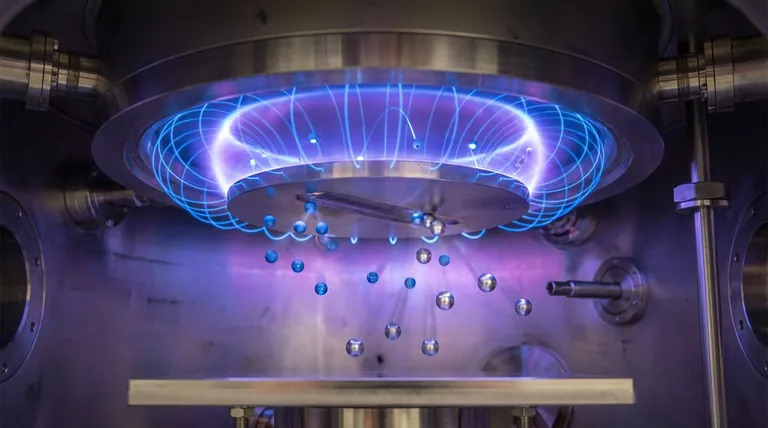

它迫使这些电子以螺旋路径非常靠近靶材表面运动，防止它们直接逸散到腔室壁或基板上。等离子体可见的光辉是这种剧烈、被捕获活动的迹象。
提高电离效率
由于电子被捕获并沿着更长的路径移动，它们与中性氩原子碰撞并使其电离的机会呈指数级增加。
这在需要的地方——直接在靶材前面——产生了更致密、更自持的等离子体。
集中的离子轰击
结果是正氩离子数量大大增加。然后，这些离子被电场加速撞击靶材。
这种强烈、集中的轰击以比简单二极管溅射高得多的速率溅射出靶材原子。
理解关键优势
磁控管产生致密、局部化等离子体的能力为薄膜沉积带来了一些关键优势。
更高的沉积速率
最直接的好处是薄膜沉积速度的显着提高。这是靶材更有效的离子轰击的直接结果。
更低的工作压力
由于磁场使等离子体能够自持和高效运行，系统可以在更低的气体压力下运行。
腔室内气体原子减少意味着溅射出的原子与基板的碰撞更少，从而形成具有更好结构完整性的更纯净、更致密的薄膜。
减少基板加热
在基础溅射中，基板会受到高能电子的轰击，导致显着加热。磁控管将大部分电子限制在靶材附近。
这使基板保持冷却，从而可以在不损坏塑料和聚合物等热敏材料的情况下对其进行涂覆。
优异的薄膜附着力和质量
更高能量的溅射原子（由于压力较低）和更清洁的沉积环境相结合，形成了极其致密且与基板表面附着力极好的薄膜。
常见陷阱和权衡
尽管磁控溅射过程非常有效，但它具有需要管理的固有特性。
“跑道”效应
被限制的等离子体会沿着被捕获电子的路径，以明显的凹槽或“跑道”图案侵蚀靶材。
这导致靶材材料的消耗不均匀，这意味着在必须更换之前，只有一小部分靶材被使用。
材料限制
最常用的方法是直流磁控溅射，它依赖于直流电，并且仅适用于导电靶材。
要溅射绝缘体或陶瓷材料，需要更复杂的方法，例如射频（RF）磁控溅射，以防止靶材表面电荷积聚。
如何将其应用于您的项目
您的具体目标将决定磁控溅射的哪个优势对您最重要。
- 如果您的主要重点是生产速度： 磁控管实现高沉积速率的能力是其在工业规模涂层中的关键优势。
- 如果您的主要重点是薄膜纯度和密度： 磁控管在低工作压力下的效率对于制造高性能光学、电子或保护性薄膜至关重要。
- 如果您的主要重点是涂覆敏感材料： 磁控管减少的基板加热是能够在聚合物和其他易碎部件上沉积金属或陶瓷薄膜的关键。
最终，了解磁控管的作用会将溅射从一个简单的沉积概念转变为一种精确且高效的工程技术，用于制造先进材料。
摘要表：
| 方面 | 没有磁控管 | 使用磁控管 |
|---|---|---|
| 等离子体密度 | 低，效率低 | 高，致密且受限 |
| 沉积速率 | 慢 | 显着加快 |
| 工作压力 | 高 | 较低，有助于获得更纯净的薄膜 |
| 基板加热 | 显着，有损坏风险 | 减少，对敏感材料安全 |
| 薄膜质量 | 密度较低，附着力较弱 | 优异的密度和附着力 |
