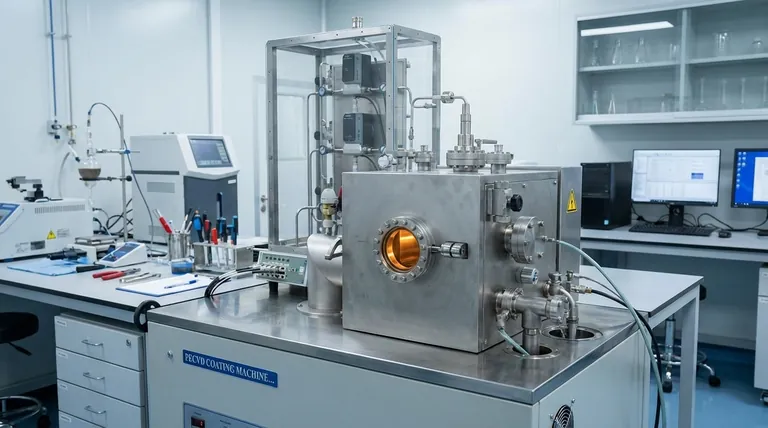

磁控溅射属于哪种方法？一种高效的 PVD 涂层技术

简单来说，磁控溅射是一种物理气相沉积 (PVD) 技术。 它是一种高度精炼的真空镀膜技术，用于将几乎任何材料的超薄膜高效地沉积到表面或基板上。作为早期溅射方法的磁增强演变，它利用等离子体和磁场物理地将原子从源材料中击出，并将其沉积为高质量的涂层。

需要理解的核心原理是，磁控溅射不仅仅是一种沉积方法；它是一种优化。通过向标准溅射过程中添加磁场，它极大地提高了等离子体产生的效率，从而在较低的温度下实现更快、更致密、更均匀的涂层。

解析“物理气相沉积”过程

要理解磁控溅射，我们首先需要分解它所属的 PVD 基本过程。这个名称本身就描述了顺序：一种材料通过物理手段转化为蒸汽，然后凝结在基板上形成固体薄膜。

核心概念：溅射

溅射是一个物理过程，而不是化学过程。可以将其想象成一种纳米级的喷砂。

在真空室内部，施加高电压，并引入惰性气体，如氩气。这会产生等离子体——一种包含正离子和自由电子的物质的激发态。

这些正离子被电场加速，并猛烈撞击源材料，即所谓的靶材。这些碰撞的巨大动能足以将靶材表面的单个原子击出或“溅射”出来。

“气相”和“沉积”阶段

被喷出的原子穿过低压真空室。这团溅射的原子充当气相。

当这些汽化原子到达基板（被涂覆的物体，如硅晶圆或玻璃片）时，它们会着陆并重新凝结成固体状态，逐渐形成一层薄而均匀的薄膜。

“磁控”优势：磁铁如何革新溅射技术

标准溅射是可行的，但可能速度慢且效率不高。磁控溅射引入了一项关键增强——磁场——从而极大地提高了过程的速度和质量。

基本溅射的问题

在简单的溅射系统中，等离子体中产生的许多自由电子在电离氩气之前就丢失了。这意味着你需要相对较高的气体压力才能达到有用的溅射速率，而且该过程仍然效率低下。

引入磁场

在磁控溅射中，强大的磁铁放置在靶材后面。这会在靶材表面产生一个与电场正交（垂直）的磁场。

这个磁场对轻的、带负电的电子有深远的影响，但对重的、带正电的氩离子影响较小。

创建高密度等离子体陷阱

磁场将高迁移率的电子捕获，迫使它们在靶材表面附近呈螺旋路径运动。这会在靶材表面附近形成一个致密、局域化的电子云。

由于这些电子被限制在靶材区域而不是逸出，它们更有可能与中性氩气原子碰撞并将其电离。这会产生级联效应，在最需要的地方产生更致密、更稳定的等离子体。

结果：更快更好的沉积

这种磁约束的高密度等离子体极大地增加了产生的氩离子数量。

更多的离子意味着对靶材的轰击强度更大，从而导致更高的溅射速率。这直接转化为基板上更快的沉积速率，使整个过程对工业应用更高效。

关键特性和权衡

磁控溅射被广泛使用，因为其优势与现代制造的需求完美契合，但了解其特性也很重要。

优点：高通用性

这项技术非常灵活。它可以用于将几乎任何材料的薄膜，包括金属、合金、陶瓷甚至某些绝缘材料，沉积到各种基板上。

优点：卓越的薄膜质量

所产生的薄膜以其极高的致密性、纯度和均匀性而闻名。它们还表现出与基板的优异附着力，这对于电子、光学和保护涂层中的性能至关重要。

优点：较低的工作温度

由于磁场使过程效率如此之高，因此可以在较低的压力和总体温度下运行。这对于在不造成损坏的情况下对热敏基板（如塑料或其他有机材料）进行涂覆是一个关键优势。

考虑因素：这是一个视线过程

就像用喷漆罐喷漆一样，溅射是一种“视线”技术。溅射的材料以相对直线的路径从靶材传输到基板。这使得在没有复杂的基板旋转和操控的情况下，均匀涂覆复杂的三维物体具有挑战性。

为您的目标做出正确的选择

了解磁控溅射的性质有助于您确定它是否是特定应用的正确选择。

• 如果您的主要关注点是速度和制造吞吐量： 磁控溅射是一种高沉积速率的方法，非常适合效率至关重要的工业规模生产。
• 如果您的主要关注点是材料质量和性能： 该过程会产生致密、均匀的薄膜，具有出色的附着力，使其成为光学和半导体等高性能应用的理想选择。
• 如果您的主要关注点是涂覆精致或热敏基板： 它能够在较低温度下运行的能力，使其成为在塑料和其他不能承受高温的材料上沉积高质量薄膜的最佳方法之一。

通过智能地应用磁场，磁控溅射将一个基本的物理过程转变为一种高度可控且高效的先进材料制造技术。

摘要表：

关键方面	描述
过程类型	物理气相沉积 (PVD)
核心增强	电子的磁场约束
主要优势	高沉积速率和卓越的薄膜质量
典型应用	电子、光学、保护涂层
基板兼容性	金属、玻璃、硅、热敏材料
