温度控制器是如何工作的？实现精确的热管理

从根本上讲，温度控制器是一种自动管理温度的设备。它的工作原理是持续将传感器测得的实际温度与期望的温度，即“设定点”进行比较。根据这两个值的差异，它会打开或关闭加热或冷却设备，以自动维持所需的温度。

任何温度控制器的基本原理都是一个简单、连续的反馈回路：测量当前温度，将其与目标比较，然后执行操作以纠正任何偏差。

温度控制的三个核心组件

要理解控制器的工作原理，最好将其视为一个由三个独立部分协同工作的系统。

传感器（“眼睛”）

传感器是测量过程实际温度的组件。它充当系统的眼睛，提供控制器所需的原始数据。

不同温度范围使用不同的传感器，例如，用于低于 1700°C 温度的热电偶或用于更高温度的红外仪器。

控制器（“大脑”）

控制器是系统的中央处理单元。它的主要工作是不断将来自传感器的实时温度数据与用户编程的设定点进行比较。

实际温度与设定点之间的差异称为偏差或误差。控制器利用此值来决定下一步该怎么做。

输出设备（“手”）

输出设备是控制器进行管理以实际改变温度的设备。这可能是一个加热器、一个冷却风扇、一个压缩机或一个阀门。

控制器向该设备发送信号，告诉它何时开启或关闭，以使过程温度恢复到设定点附近。

它们如何协同工作：控制回路

温度控制器的真正威力来自于这三个组件所形成的连续回路。

设定目标（设定点）

首先，操作员定义所需的温度。这可以通过转动旋钮或在数字界面上输入值来完成。这个值就是设定点。

测量和比较

激活后，控制器会持续接收来自传感器的信号。它立即将这个测量值从设定点中减去，以计算偏差。

例如，如果设定点是 100°C，而传感器读数为 95°C，则偏差为 -5°C。

采取纠正措施

然后，控制器根据此偏差采取行动。在最简单的控制类型，称为开关控制（On-Off control）中，逻辑非常直接。

如果温度低于设定点，控制器会发送信号打开加热器。当温度上升到设定点时，控制器会切断加热器的电源。

这个循环会无限期重复，以自动将温度保持在所需值附近。

理解权衡

尽管对于许多任务来说，基本的开关控制方法简单而有效，但它也有固有的局限性。

过冲的挑战

由于热惯性，简单的开关系统通常会超过设定点（过冲）。即使加热器关闭后，温度仍会继续升高一段时间，并且在加热器能够将其拉回之前，温度会降至设定点以下。

这导致温度不断在目标值上下振荡，而不是保持稳定。

需要更智能的控制

对于需要高精度的过程，需要更先进的控制器。这些设备会根据偏差以及偏差的变化速度进行更复杂的计算。

这使得它们能够更智能地施加热量——例如，在温度接近设定点时减少功率——以防止过冲并保持更稳定的温度。

将控制器与任务匹配

选择正确的控制类型完全取决于您应用的具体要求。

• 如果您的主要重点是简单、非关键的加热（例如家用恒温器或基本电器）： 简单的开关控制器就足够了，它可靠且具有成本效益。
• 如果您的主要重点是高精度的稳定性（例如在工业制造或科学实验室中）： 您需要一个能够进行复杂计算以避免温度波动的更先进的控制器。

最终，每个温度控制器都基于测量、比较和执行以使系统达到其期望状态的相同基本原理运行。

摘要表：

组件	作用	关键元件
传感器	测量当前温度	热电偶、红外仪器
控制器	将测量值与设定点进行比较	计算偏差（误差）
输出设备	执行加热/冷却操作	加热器、冷却风扇、阀门

您的实验室过程需要精确的温度控制吗？ KINTEK 专注于高性能的实验室设备和耗材。我们的专家可以帮助您选择理想的温度控制解决方案，以确保实验的准确性、稳定性和效率。立即联系我们的团队，讨论您的具体应用要求！

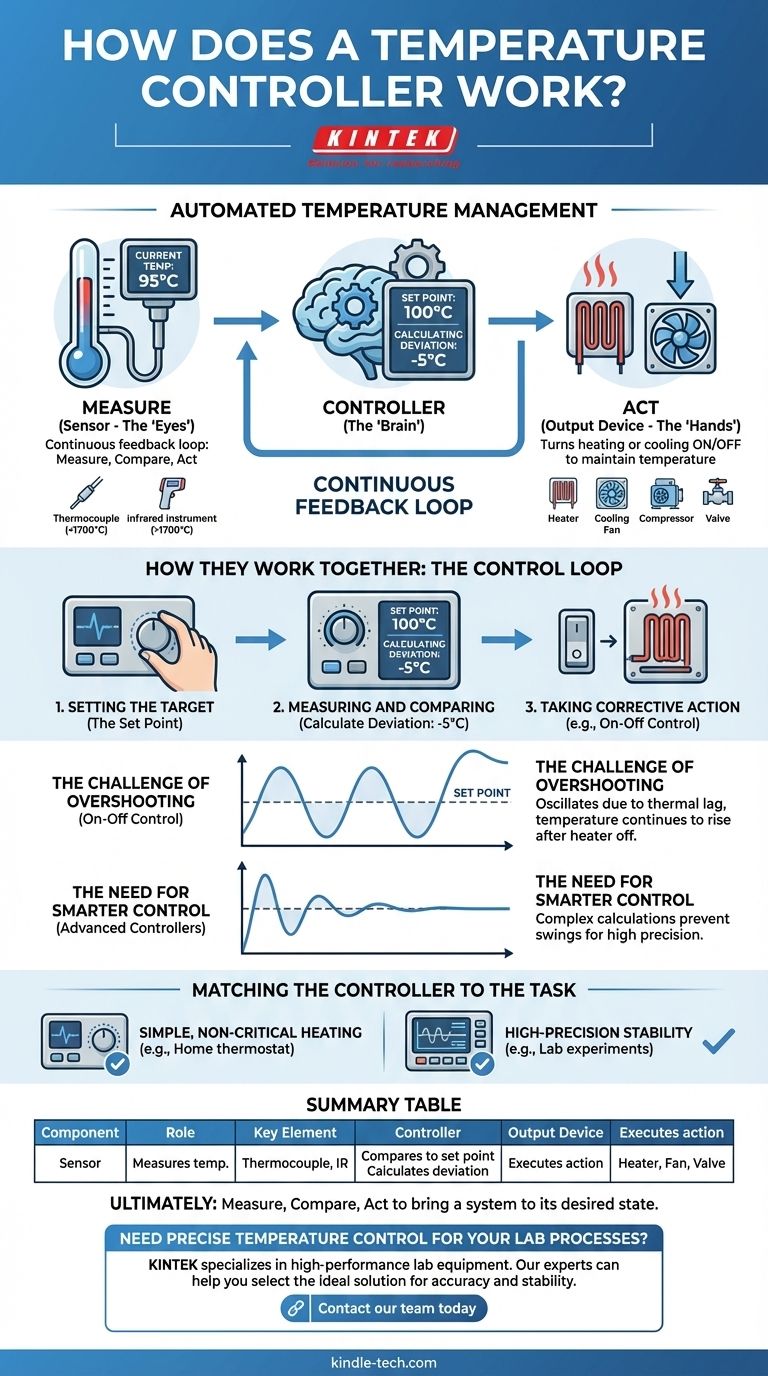

图解指南
