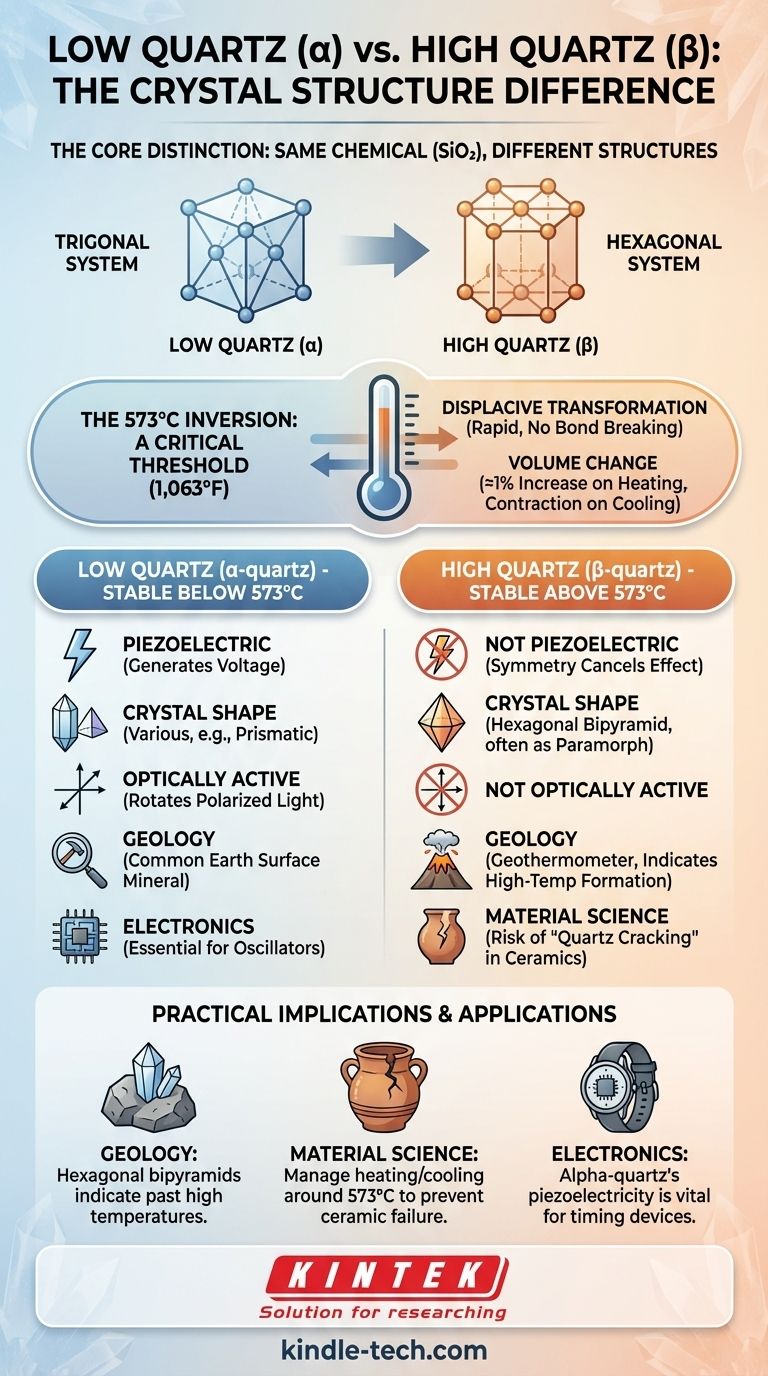

高石英和低石英之间有什么区别？解锁晶体行为和应用的钥匙

根本区别在于，低石英和高石英是同一种化学化合物——二氧化硅（SiO₂）的两种不同晶体结构。低石英，或称α-石英（α-quartz），是低于573°C（1,063°F）温度下的稳定形态。高石英，或称β-石英（β-quartz），是高于此温度下的稳定形态。这种由温度驱动的结构变化是它们所有不同性质的根源。

低（α）石英和高（β）石英之间的区别不在于化学成分，而在于晶体对称性。这种在573°C发生的同质多象转变决定了材料的物理性质，从而决定了它在从地质学到电子学的各种应用中的用途。

核心区别：晶体结构与对称性

晶体内部的原子排列定义了其性质。虽然两种形式都是由SiO₄四面体构成的，但这些四面体连接和定向的方式会随温度而变化。

### 低石英（α-石英）：日常形态

低石英，或称α-石英，是在地球表面条件下稳定的石英形式。您遇到的几乎所有天然石英都是α-石英。

其晶体结构属于三方晶系。这种较低对称性的排列产生了它一些最著名的特性。

### 高石英（β-石英）：高温形态

高石英，或称β-石英，仅在高温度下形成并保持稳定，具体来说是在573°C到870°C之间。

其结构属于六方晶系。它比α-石英具有更高的对称性，因为原子具有更多的热能，并振动到一种受限较少的排列中。

573°C 逆转：关键阈值

从α石英到β石英的转变是一个快速、可逆且无损的过程，称为位移转变。没有化学键断裂；原子只是稍微改变了它们的位置。

### 转变点

在1个大气压下，这种逆转精确地发生在573°C。随着压力的增加，转变温度也会略微升高。

这种转变是瞬时的。当β-石英冷却到573°C以下时，它会立即逆转回α-石英。

### 体积变化

结构变化伴随着从α到β转变时突然出现的、约1%的体积增加。

相反，冷却时会出现突然的收缩。这种变化可能会在含有石英的岩石或陶瓷中引起应力和微裂纹。

物理性质的关键差异

晶体对称性的变化对材料的物理行为有着深远的影响。这是区分的“重要性所在”。

### 压电性

α-石英具有压电性，这意味着当施加机械应力时，它会产生电压。这种特性是其较低对称性的三方结构的直接结果。这使其对手表和无线电振荡器等电子设备至关重要。

β-石英不具有压电性。其较高的六方对称性抵消了这种效应。

### 晶体形状（形态）

β-石英通常结晶为六方双锥体（两个六面金字塔在其底面连接）。

当这个β-石英晶体冷却并逆转为α-石英时，它会保持原来的六方形状。地质学家称之为假象（paramorph）。发现具有这种形状的石英是该岩石是在高于573°C的温度下形成的明确指标。

### 光学性质

α-石英是旋光性的，意味着它可以旋转偏振光的平面。这也是其较低对称性的“扭曲”三方结构的功能。β-石英不具有此特性。

实际意义和应用

了解这种转变不仅仅是学术上的练习；它具有关键的现实意义。

### 在地质学中

石英逆转是一个强大的地温计。如果地质学家发现具有β-石英形状（六方双锥体）的石英晶体，他们就能确定其宿主岩石一定是在高于573°C的温度下形成或被加热的。

### 在材料科学和陶瓷中

在烧制含有石英砂或粘土的陶瓷时，573°C处的突然体积变化是一个主要问题。过快地加热或冷却通过此温度范围可能导致材料破裂，这种现象被称为“石英开裂”或失釉。

### 在电子学中

α-石英的压电性是现代电子工业的基础。为了使石英晶体振荡器正常工作，它必须是α-石英，并且必须始终在远低于573°C逆转点的温度下运行，以保持其关键结构。

为您的目标做出正确的选择

您询问差异的原因决定了哪些特性对您最重要。

如果您的主要关注点是矿物鉴定： 查看晶体形状。六方双锥体表明晶体最初形成时是高温β-石英，即使它现在是α-石英。
如果您的主要关注点是工程电子设备： 您必须使用α-石英以利用其压电特性，并确保其工作环境永远不会接近573°C的转变温度。
如果您的主要关注点是使用陶瓷或高温材料： 您必须仔细管理573°C附近的加热和冷却速率，以避免因快速的体积变化而导致的结构失效。

最终，理解这种温度驱动的结构变化是预测和利用石英在科学和工业中行为的关键。

摘要表：

性质	低石英（α-石英）	高石英（β-石英）
稳定温度	低于 573°C (1,063°F)	高于 573°C 至 870°C
晶系	三方晶系	六方晶系
压电性	是	否
旋光性	旋光	不旋光
常见形态	地球表面所有天然石英	仅在高温度下形成
