在直流磁控溅射中，磁场是显著提高涂层工艺效率和速度的关键组件。它通过创建一个磁性“陷阱”来限制电子在靶材表面附近活动。这种限制作用增强了惰性气体（如氩气）的电离，从而产生更致密的等离子体，更有效地轰击靶材，并显著提高基板上的沉积速率。
磁场在磁控溅射中的基本作用是捕获靶材表面附近的电子。这会产生一个致密的局部等离子体，显著加速靶材材料溅射到基板上的速率，同时在较低压力下运行并保护基板免受过热影响。
真空溅射的问题
要理解磁场的巧妙之处，我们必须首先了解没有磁场时的工艺。标准直流溅射涉及在低压真空室中产生等离子体，但它面临着显著的局限性。
等离子体产生效率低下
在简单的直流溅射系统中，对靶材施加高负电压。这会吸引正气体离子，但过程效率低下。
自由电子是电离气体以产生等离子体的关键，但它们会迅速被吸引到正极（通常是基板支架）并流失。这需要更高的气体压力来维持稳定的等离子体，这可能会降低最终薄膜的质量。
基板损伤
未立即流失的电子可能会在腔室中加速并轰击基板。这种轰击会传递大量能量，导致不必要的加热和潜在的损伤，这对于聚合物或电子产品等敏感材料来说是不可接受的。
磁场如何解决问题
添加磁控管——靶材后面强大的永磁体排列——从根本上改变了工艺的物理特性，并克服了这些局限性。
捕获电子
磁体产生一个磁场，磁力线从靶材发出并弯曲回靶材。电子作为极轻的带电粒子，被这个磁场强制沿着这些磁力线以紧密的螺旋或摆线路径运动。
它们不是直接到达阳极，而是被困在靠近靶材表面的“跑道”模式中。这极大地增加了它们在等离子体区域内的路径长度。
产生致密的局部等离子体
由于电子被困在靶材附近，它们与中性氩气原子碰撞并使其电离的概率增加了几个数量级。
这会产生一个自维持的、高密度的等离子体，它高度集中在靶材正前方最需要它的地方。这种增强的电离效率使得整个过程可以在低得多的气体压力下运行。
离子轰击级联
这团新产生的致密正氩离子现在被强烈吸引到带负电的靶材。离子加速并以巨大的力量撞击靶材表面。
如果传递的能量大于材料的结合能，靶材中的原子就会被物理性地击出，即“溅射”。这些溅射出的原子随后穿过真空并沉积到基板上，形成一层薄而均匀的薄膜。
理解权衡
虽然非常有效，但磁场引入了特定的特性和潜在的挑战，必须加以管理才能获得最佳结果。
“跑道”效应
使工艺如此高效的磁场也将等离子体限制在靶材表面上的特定区域。
这种局部化导致靶材材料不均匀地侵蚀，形成一个明显的凹槽或“跑道”。这意味着只有一小部分靶材材料被消耗，这可能会影响靶材的整体成本效益和使用寿命。
平衡场与非平衡场
磁场的配置至关重要。平衡磁控管将等离子体完美地限制在靶材附近，最大限度地提高溅射速率并保护基板。
非平衡磁控管旨在允许部分等离子体“泄漏”并延伸到基板。这可以有意地用于对生长中的薄膜进行低能离子轰击，这可以改善其密度、附着力和其他物理特性。
工业应用的关键优势
磁场的使用使得溅射成为从半导体到建筑玻璃等现代制造的基石。
- 如果您的主要关注点是速度和效率：磁场在低压下产生致密等离子体的能力使磁控溅射成为大批量、高吞吐量工业生产的理想选择。
- 如果您的主要关注点是薄膜质量：该工艺产生致密、附着良好且厚度均匀的薄膜，因为溅射原子以足够且一致的能量到达基板。
- 如果您的主要关注点是涂覆敏感材料：通过将电子捕获在靶材处，磁场保护基板免受过度轰击和加热，从而能够涂覆塑料、有机物和其他精密组件。
最终，磁场的战略性使用将溅射从一种缓慢的实验室技术转变为一种强大而通用的工业涂层工艺。
总结表：
| 方面 | 无磁场 | 有磁场（磁控管） |
|---|---|---|
| 等离子体密度 | 低，效率低下 | 高，致密且局部化 |
| 工艺压力 | 需要更高压力 | 在较低压力下运行 |
| 沉积速率 | 慢 | 显著加快 |
| 基板加热/损伤 | 电子轰击风险高 | 受保护，适用于敏感材料 |
| 薄膜质量 | 可能不一致 | 致密、均匀且附着良好 |
准备好通过磁控溅射的效率来增强您的涂层工艺了吗？KINTEK 专注于高性能实验室设备，包括专为卓越薄膜沉积设计的溅射系统。无论您是开发半导体、光学涂层，还是需要涂覆精密材料，我们的专业知识都能确保您获得精确、高质量的结果。立即联系我们的专家，讨论我们的解决方案如何满足您的特定实验室需求并加速您的研究和生产。

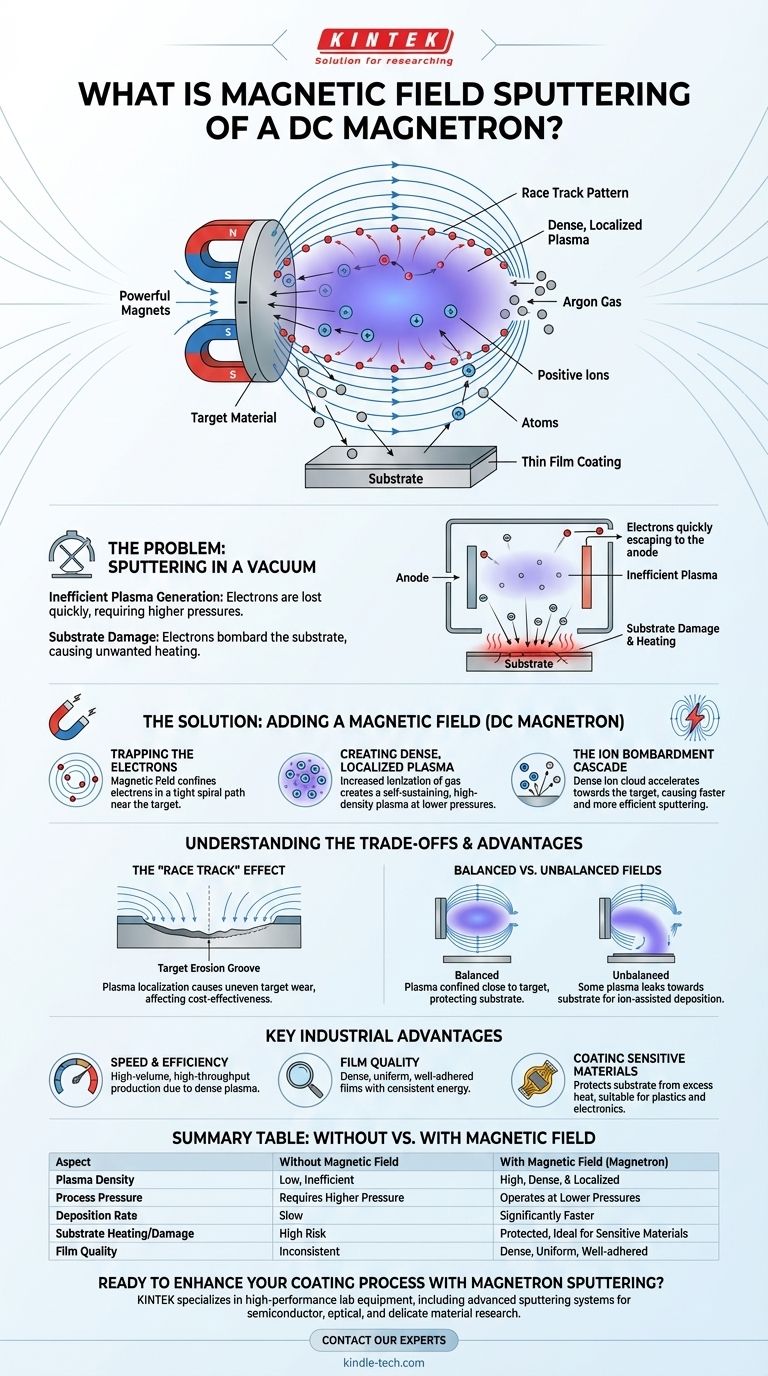

图解指南
