如何冷却感应线圈？掌握系统可靠性和性能的关键

从根本上讲，感应线圈通过将流体（最常见的是水）直接循环通过构成线圈的空心铜管来冷却。对于低功率应用，强制空气可能就足够了，但直接流体冷却是在运行过程中管理产生的高热量的行业标准。

冷却感应线圈的方法不仅仅是一项维护任务；它是一个决定系统效率、可靠性和运行寿命的基本设计选择。冷却不当是线圈故障和加热性能不一致的最常见原因。

为什么冷却必不可少

要选择正确的冷却方法，您必须首先了解为什么一个旨在加热其他物体的线圈本身会发热。热量是使感应工作得以实现的物理学的副产品。

热量的来源

线圈中热量的主要来源是电阻。尽管铜是优良导体，但它并非完美无缺。流经线圈的巨大电流（通常是数百或数千安培）会遇到这种微小的电阻。

这会由于I²R效应（也称为焦耳热）而产生大量热量。趋肤效应和邻近效应是感应的基本原理，它们进一步将电流集中到铜的更小区域，从而加剧了加热。

冷却不足的后果

未能有效散热会导致一系列问题，从性能下降到灾难性故障。

线圈故障：随着铜的加热，它会退火并软化。这可能导致线圈在磁力作用下变形或直接熔化，从而导致短路或开路。
效率降低：铜的电阻随温度升高而增加。线圈越热意味着您昂贵的电能有更多浪费在加热线圈本身，而不是传递给您的工件。
结果不一致：线圈温度的变化会改变其电学特性。这可能会改变系统的谐振频率并影响功率消耗，导致加热周期不一致和质量控制不佳。
设备损坏：过热的线圈可能会损坏其自身的绝缘层、支撑结构以及感应电源的变压器或输出连接。

主要冷却方法

冷却方法的选择与您应用的功率密度和占空比直接相关。

直接水冷（行业标准）

对于任何严肃的工业或高功率应用，直接水冷是唯一可行的方法。线圈由空心铜管制成，冷却剂通过它主动泵送。

这种技术非常有效，因为它从内到外直接从源头散热。它使铜的温度远低于其退火温度，确保了结构完整性和稳定的电气性能。

冷却系统设计

供水系统与线圈本身同样重要。

开环系统：这些系统使用来自水龙头或水井的连续新鲜水源，然后将其丢弃。虽然最初简单且便宜，但由于存在矿物质沉积（结垢）和腐蚀的风险，因此不建议专业使用。

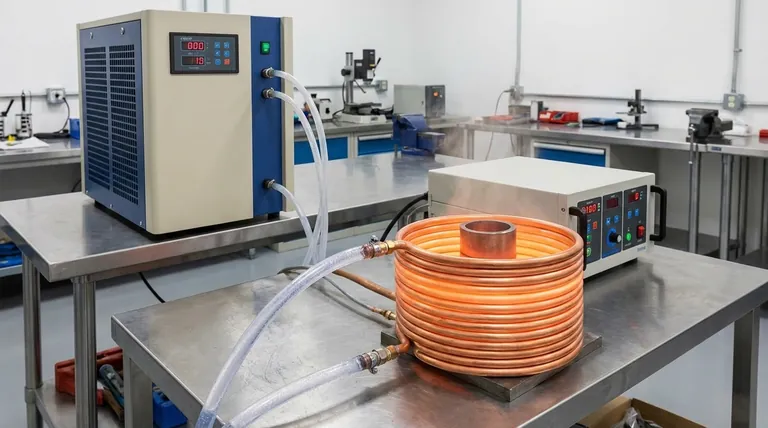

闭环系统：这是专业标准。一个专用的清洁冷却剂储罐通过线圈循环，然后通过热交换器或冷水机冷却。这提供了精确的温度控制，并允许使用纯净水。
冷却液：在闭环系统中，您可以使用蒸馏水或去离子水来防止矿物质堆积。可以混合丙二醇等添加剂以防冻，并混合杀菌剂以防止藻类生长。

空冷（适用于低功率应用）

对于非常低功率的系统（通常低于1-2千瓦）或占空比非常低的应用，风扇强制空气可能就足够了。线圈由实心铜线或铜管制成，空气吹过其表面。

这种方法远不如液体冷却有效，不适用于需要高功率密度或连续运行的情况。

了解权衡

可靠的冷却系统需要仔细关注细节。忽视这些因素是一个常见且代价高昂的错误。

水质至关重要

在感应线圈中使用未经处理的自来水是导致故障的原因。溶解的矿物质，如钙和镁，在水加热时会沉淀出来，在线圈内部形成一层坚硬的绝缘水垢。

这种水垢会堵塞冷却剂流量并阻碍热传递，产生热点，导致快速烧毁。使用纯净水的闭环系统完全避免了这个问题。

流量与压力

高压并不能保证适当的冷却；流量才能。您必须有足够量的水（以加仑或升/分钟衡量）流过线圈才能带走热量。

部分堵塞的线圈可能在入口处显示高压，但流量却危险地低。因此，所有专业的感应系统都应包括一个流量开关，如果冷却剂流量低于安全最小值，该开关会切断电源。

成本与可靠性

开环系统设置成本低廉，但会使您昂贵的电源和线圈面临持续的污染和结垢风险。维护和停机成本将很快超过任何初始节省。

闭环冷水机系统前期成本较高，但能保护您的全部投资。它提供了任何严肃的制造或研究环境所需的稳定性、可靠性和过程控制。

选择正确的冷却策略

您的选择应根据您的应用需求和您对风险的承受能力来指导。

如果您的主要关注点是业余爱好工作或间歇性实验室实验：空冷可能适用于非常低的功率，但一个简单的泵和带处理水的散热器是一个更坚固的起点。
如果您的主要关注点是工业生产或高功率研究：使用纯净水的闭环、温控冷水机系统是确保可靠性、效率和过程一致性的唯一专业选择。
如果您经常遇到线圈故障：在再次运行系统之前，请立即检查您的冷却系统是否存在结垢、低流量或冷却剂温度不正确的情况。

最终，将您的冷却系统视为感应机器不可或缺的一部分，而不是附件，是构建强大可靠过程的关键。

总结表：

冷却方法	最适合	关键考虑因素
直接水冷	工业生产、高功率应用	需要纯净水、闭环系统和足够的流量
空冷	低功率（<1-2千瓦）、间歇使用	效果有限；不适合连续运行
