热解过程中流化床的加热选项有哪些？直接法与间接法详解

简而言之，您可以通过两种主要策略为热解流化床供热：直接加热，即在反应器内部燃烧少量原料；或间接加热，即从外部热源供热，热量在热解区内不发生燃烧。

间接法通常是生产高质量热解油和气体的首选，因为它能防止产品被燃烧烟雾稀释。

加热热解流化床的核心决策是在工艺的简易性与产品的质量之间进行权衡。直接加热更简单、成本更低，但会降低产品价值；而间接加热虽然更复杂，但能最大限度地提高所需产物的收率和质量。

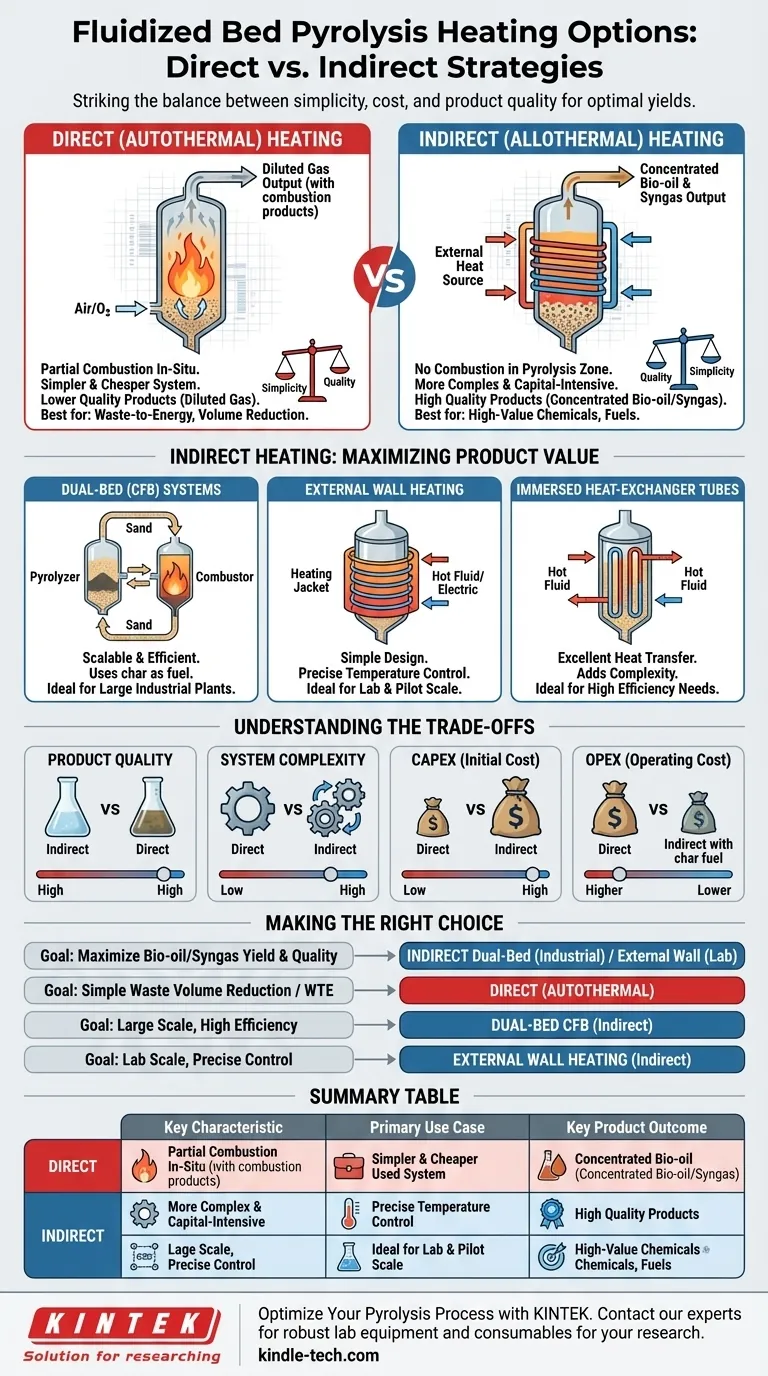

两种基本加热策略

从根本上讲，选择加热方法决定了反应器内部的化学环境，进而决定了最终产品的质量。基本区别在于热量是在热解反应区内部产生还是外部产生。

直接加热，也称为自热式热解，涉及将少量受控的氧化剂（通常是空气或富氧空气）直接引入流化床中。

该过程会故意在原位燃烧一部分原料或热解蒸汽。这种部分氧化释放的热量就是驱动其余原料进行吸热热解反应的能量。

间接加热或外热式热解，使热解环境完全不含氧气。热量在外部产生，然后转移到流化床中。

这种分离确保了只发生与热分解（热解）相关的反应，而不是燃烧。这会产生更清洁、浓度更高、价值更高的产品流。

由于保持产品质量通常是主要目标，因此间接加热方法在以高价值化学品或燃料为目标的应用中更为常见。

这是最有效和可扩展的工业方法之一。该系统使用两个独立的反应器：一个热解炉和一个燃烧室。

一种固体热载体（如沙子）与原料一起在热解炉中流化。热沙子传递其热量，驱动热解。附着有残余焦炭的沙子随后被循环到燃烧室。在燃烧室中，使用空气燃烧沙子上的焦炭，将其重新加热后再送回热解炉。

对于较小规模或中试反应器，热量可以通过反应器容器的壁面进行传递。这通常被称为夹套反应器。

热源可以是缠绕在容器周围的电加热器，也可以是通过循环热烟气或导热流体（如熔盐）的夹套。虽然简单，但由于表面积与体积比不利，随着反应器尺寸的增加，这种方法的效率会降低。

在这种设计中，管道直接放置在流化床内部。非常热的流体，如燃烧气体或熔盐，通过这些管道循环。

流化床优异的传热特性使其成为一种高效的供热方式。然而，它增加了在高度磨蚀性和腐蚀性的反应器环境中潜在的机械复杂性和故障点。

选择加热方法是一个工程决策，对成本、复杂性和最终产品有重大影响。

直接加热简单，但会产生低热值气体，并被氮气（如果使用空气）和二氧化碳稀释。这使得下游升级或用作化学合成子变得困难。

间接加热产生高质量、高能量密度的合成气，并最大限度地提高生物油收率，但代价是系统更复杂、资本投入更高（例如，双床装置）。

直接加热系统的初始资本支出明显较低，因为它不需要独立的熔炉、换热器或复杂的循环回路。

间接双床系统的资本支出非常高，但如果残余焦炭能提供所有必需的工艺热量，从而无需使用天然气等外部燃料源，则其运营支出可能较低。

双床系统具有极高的灵活性，因为它们被设计为利用低价值的焦炭作为内部燃料源。它们也非常易于扩展，是大型工业厂房的首选方法。

直接加热的扩展性尚可，但在非常大的反应器中，管理均匀的部分燃烧可能会变得具有挑战性。外部壁面加热的扩展性不佳，通常仅限于中试或小型商业运营。

您的最佳加热策略完全取决于您项目的经济和技术目标。

最终，将您的加热策略与您的特定产品目标和经济限制相匹配，是设计成功热解过程的关键。

加热方法	关键特征	主要应用场景	关键产品结果
直接（自热式）	反应器内原料的部分燃烧	废物能源化，简单的体积减量	低热值气体，被燃烧气体稀释
间接（外热式）	热量外部供应；无氧热解区	高质量生物油/合成气生产，化学合成	高质量、浓缩的生物油和合成气
→ 双床系统	反应器之间循环固体热载体（如沙子）	大型工业应用，高效率	最大限度提高收率和质量；使用焦炭提供工艺热量
→ 外部壁面加热	热量通过反应器壁面/夹套传递	实验室和中试规模的研发，精确的温度控制	稳定、受控的研究环境
→ 浸入式管路	换热管位于流化床内部	需要高热传递效率的应用	高效加热；增加了机械复杂性
