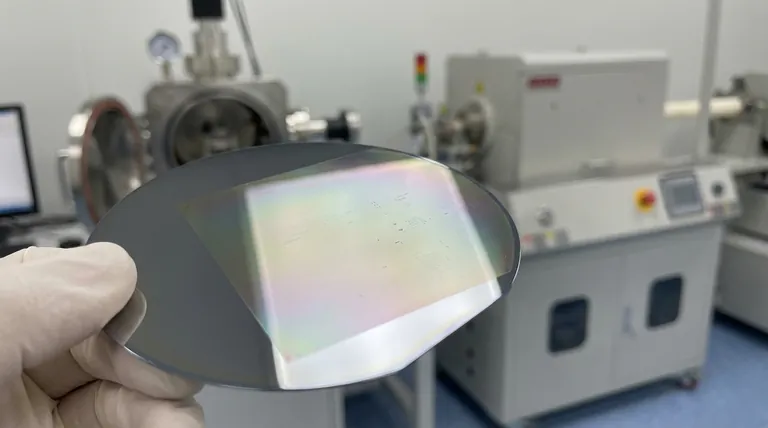

在薄膜技术中,衬底并非被动的载体,而是主动且关键的组成部分,它从根本上决定了最终薄膜的结构、性能和表现。其影响范围从原子层面(定义薄膜的晶体质量)延伸到宏观层面(可能引入导致器件失效的机械应力)。衬底的选择是一个基础性的工程决策,可以决定整个制造过程的成败。
最关键的启示是:薄膜并非孤立存在。衬底主动地模板化薄膜的生长,诱导应力,并影响其整体热学和电学行为,使得衬底的选择与薄膜材料本身同样重要。
衬底的作用:不仅仅是基础
将衬底视为单纯的物理支撑是一种常见的过度简化。实际上,它是薄膜制造过程中的积极参与者,其特性直接影响最终产品的质量和功能。
定义薄膜的晶体结构
衬底中原子的排列方式为在其上生长的薄膜提供了蓝图,这种现象被称为外延生长。
当衬底的原子间距(晶格常数)与薄膜材料的原子间距紧密匹配时,薄膜可以生长出高度有序的单晶结构。这是高性能电子和光学器件的理想情况。
如果存在显著的晶格失配,薄膜将被迫拉伸或压缩以适应衬底。这种储存的能量,即应变,最终会通过产生位错等缺陷来释放,从而严重降低薄膜的电学和光学性能。
诱导机械应力
大多数薄膜沉积过程在高温下进行。当系统冷却时,薄膜和衬底会根据其独特的热膨胀系数(CTE)以不同的速率收缩。
CTE的失配会产生巨大的机械应力。如果薄膜比衬底收缩得更多,它会经历拉伸应力,这可能导致开裂。如果衬底收缩得更多,薄膜则会承受压缩应力,这可能导致其弯曲或分层。
影响表面形貌
衬底的初始表面为薄膜的最终纹理奠定了基础。衬底上任何预先存在的粗糙度、波纹或污染物都会在生长的薄膜中被复制甚至放大。
对于镜子或半导体晶圆等应用,原子级平滑的衬底是必不可少的。粗糙的衬底会导致薄膜粗糙,从而在光学涂层中引起光散射或在电子器件中引起短路等问题。
决定热学和电学特性
衬底是最终器件运行环境的组成部分。其热导率决定了运行过程中产生的热量能否有效散发。选择不当的衬底可能导致过热和器件过早失效。
此外,衬底的电学性质是基础性的。绝缘衬底(如蓝宝石或石英)用于隔离电路中的不同组件,而导电衬底(如硅晶圆)则可以作为公共电极。
理解衬底选择中的权衡
“完美”的衬底很少存在。选择过程是在理想物理特性与实际制造限制(如成本和可用性)之间进行仔细权衡的平衡行为。
晶格匹配与成本的困境
对于特定薄膜而言,具有近乎完美晶格匹配的衬底可能非常有效,但也可能价格过高或难以制造。例如,在纯氮化镓(GaN)衬底上生长氮化镓(GaN)是理想的,但成本高昂。
因此,工程师们通常会妥协,使用不太理想但便宜得多的衬底,例如硅或蓝宝石,然后开发复杂的缓冲层来管理由此产生的应变和缺陷。这是最终性能与制造效率之间的核心权衡。
热兼容性与功能性
您可能会找到一个具有出色CTE匹配的衬底,从而最大限度地减少热应力。然而,同一个衬底可能具有错误的电学特性(例如,当您需要绝缘体时却是导电的),或者在高温下与您的薄膜材料发生化学反应。
化学反应性和相互扩散
在许多沉积技术中使用的高温下,原子具有高度的迁移性。衬底中的原子可能会扩散到薄膜中,反之亦然,从而形成意想不到的界面层。
这种相互扩散会污染薄膜,改变其性能,并形成一个容易发生粘附失效的薄弱边界。因此,衬底的选择必须考虑在预期加工温度下的化学稳定性。
为您的应用做出正确选择
选择正确的衬底需要您首先明确您的主要目标。最佳选择总是取决于具体情况。
- 如果您的主要关注点是高性能电子或光学器件:优先选择具有尽可能接近的晶格匹配和热膨胀系数的衬底,以生长低缺陷的单晶薄膜。
- 如果您的主要关注点是耐用的保护涂层:优先选择具有强粘附性、化学惰性和能够防止热循环下开裂或分层的CTE匹配的衬底。
- 如果您的主要关注点是经济高效的大规模生产:确定一个在性能、成本和可用性之间取得可接受平衡的衬底,并准备好设计解决方案以弥补其物理缺陷。
将衬底视为您设计的组成部分,而不仅仅是载体,是实现可预测和成功薄膜工程的关键。
总结表:
| 衬底特性 | 对薄膜的影响 | 关键考虑因素 |
|---|---|---|
| 晶格常数 | 通过外延定义晶体结构;失配导致缺陷。 | 力求紧密匹配以最小化应变和位错。 |
| 热膨胀系数 (CTE) | 冷却过程中产生机械应力(拉伸/压缩)。 | 失配可能导致开裂、弯曲或分层。 |
| 表面形貌 | 复制粗糙度,影响光学和电学性能。 | 高质量薄膜需要原子级光滑的表面。 |
| 热学和电学性质 | 决定散热和电绝缘/连接。 | 根据应用选择绝缘(例如蓝宝石)或导电(例如硅)。 |
| 化学稳定性 | 防止高温下的相互扩散和污染。 | 对于保持薄膜纯度和强粘附性至关重要。 |
通过正确的衬底实现最佳薄膜效果
衬底选择是一个基础性决策,直接影响薄膜器件的质量、性能和可靠性。正确的选择可以防止应力引起的失效、不良结晶和污染等问题。
