在选择牙科陶瓷时，可用的最坚固材料是氧化锆，而对于许多应用而言，最韧且最全面的选择是二硅酸锂。氧化锆在负载下具有最高的抗断裂能力，使其成为高应力情况下的理想选择。二硅酸锂在强度、出色的耐用性和自然美学之间提供了卓越的平衡，使其成为单颗牙齿修复的多功能主力。
最坚固的牙科陶瓷氧化锆并非总是最合适的选择。最佳材料的选择取决于绝对弯曲强度（抵抗咬合力）、断裂韧性（抵抗裂纹扩展）和特定修复体美学要求之间的关键权衡。
耐久性的两大支柱：强度与韧性
要做出明智的决定，了解定义陶瓷耐久性的两个不同机械性能至关重要。它们不可互换。
定义弯曲强度
弯曲强度衡量材料在断裂前抵抗弯曲的能力。它通常以兆帕 (MPa) 为单位进行测量。
这是衡量牙冠或牙桥如何承受咀嚼（咀嚼）强大力量的关键指标，尤其是在口腔后部区域。
定义断裂韧性
断裂韧性衡量材料在已存在缺陷时抵抗裂纹扩展的能力。
这个特性对于长期的临床存活可能更为重要。微裂纹可能在制造过程中或咀嚼时形成，而韧性材料将阻止这些小缺陷发展成灾难性的断裂。
为什么这种区别在牙科中很重要
一种材料可能具有非常高的弯曲强度但很脆（断裂韧性低）。它可能承受巨大的力量，但会因微小、集中的冲击或预先存在的缺陷而完全破碎。
相反，韧性更好的材料更具容错性且耐损伤，即使它没有最高的绝对强度值，也能确保更长的寿命。
关键陶瓷材料的细分
现代牙科陶瓷的范围从高强度和不透明到高美学和更半透明。
氧化锆：强度的基准
氧化锆是一种多晶陶瓷，这意味着它具有紧密堆积的晶体结构，没有玻璃相。这赋予了它所有牙科陶瓷中最高的机械性能。
其弯曲强度可超过 1,000 MPa，使其适用于长跨度牙桥和咬合力较重的患者的修复体。
氧化锆的高断裂韧性来自于一种独特的机制，称为相变增韧。当裂纹开始时，裂纹尖端周围的晶体结构会膨胀，产生压应力，有效地阻止裂纹前进。
二硅酸锂：全能型选手
二硅酸锂是一种玻璃陶瓷，以其卓越的性能平衡而闻名。它广泛用于单颗牙冠、嵌体和高嵌体。
其弯曲强度通常在 360-500 MPa 范围内，比旧的玻璃陶瓷明显更坚固，足以应对大多数情况。
其主要优点是高强度与出色美学的结合。玻璃基质允许呈现自然的半透明度，可以完美模仿牙釉质。
白榴石增强玻璃陶瓷：美学选择
白榴石增强陶瓷是首批真正具有美学效果的全瓷选择之一。它们在玻璃基质中含有白榴石晶体以提高强度。
它们的弯曲强度较低，通常在 140-160 MPa 左右。
由于其强度较低，它们现在主要限于外观是首要考虑因素的低应力应用，例如前牙贴面。
了解权衡：美学与强度
材料的选择几乎总是涉及机械需求与视觉需求之间的平衡。
氧化锆的不透明挑战
传统的、高强度氧化锆由于其致密的晶体结构而非常不透明。如果未遮盖，这可能导致粉笔状、不自然的外观。
为了克服这个问题，牙医通常使用“分层”氧化锆牙冠，其中氧化锆核心覆盖着更具美学效果的瓷层。然而，这种饰面瓷是薄弱环节，可能会崩裂。
“整体式”解决方案
最近的进展已经产生了更半透明形式的氧化锆（例如，“5Y”或立方氧化锆）和增强型二硅酸锂。
这些材料可以以其全冠“整体式”形式使用，无需分层。这消除了崩裂的风险，并将出色的强度与非常好的美学效果结合在一起，代表了许多临床病例的最佳选择。
为您的修复体做出正确选择
您的最终决定应以病例的具体功能和美学要求为指导。
- 如果您的主要关注点是后牙桥或磨牙症患者的最大耐久性：氧化锆是首选材料，因为它具有无与伦比的弯曲强度和断裂韧性。
- 如果您的主要关注点是单颗牙冠（前牙或后牙）的高强度和出色美学的平衡：整体式二硅酸锂提供可靠且美观的效果，通常与天然牙齿无法区分。
- 如果您的主要关注点是在低应力区域（如贴面）实现最高的美学效果：白榴石增强或其他长石陶瓷提供卓越的光学性能，尽管机械强度明显较低。
了解强度、韧性和美学的不同特性，使您能够选择理想的陶瓷，以获得可预测且持久的临床效果。

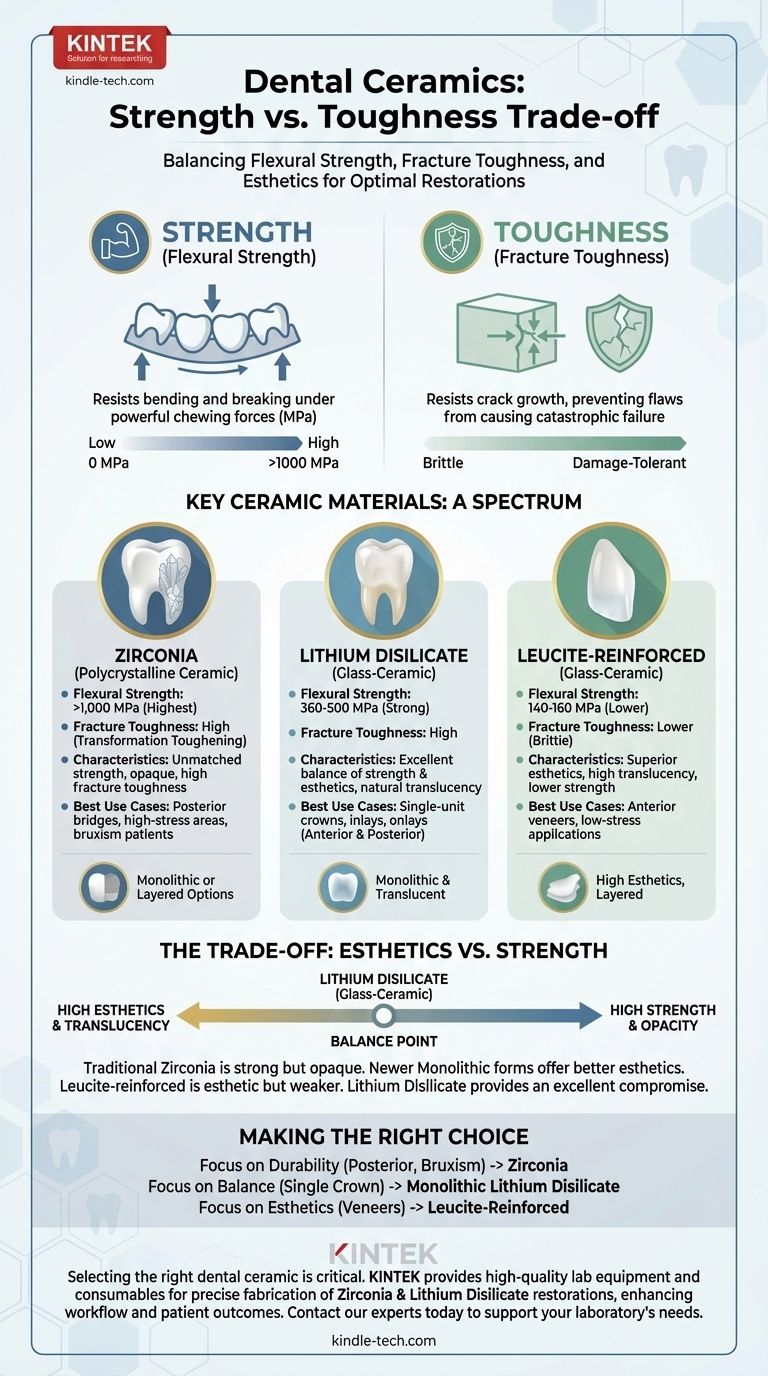

总结表：
| 材料 | 弯曲强度 | 断裂韧性 | 主要特点 | 最佳使用案例 |
|---|---|---|---|---|
| 氧化锆 | > 1,000 MPa | 高（相变增韧） | 无与伦比的强度，不透明，整体式或分层 | 后牙桥，高应力区域，磨牙症患者 |
| 二硅酸锂 | 360-500 MPa | 高 | 出色的强度/美学平衡，整体式 | 单颗牙冠、嵌体、高嵌体（前牙和后牙） |
| 白榴石增强 | 140-160 MPa | 较低 | 卓越的美学效果，较低的强度 | 前牙贴面，低应力应用 |
选择合适的牙科陶瓷对于耐用、持久的修复体至关重要。 KINTEK 专注于为牙科实验室提供高质量的实验室设备和耗材，确保氧化锆和二硅酸锂修复体的精确制造。我们的解决方案帮助您为患者实现最佳材料性能和美学效果。 立即联系我们的专家，讨论我们如何支持您实验室的特定需求并提高您的工作流程效率。
