碳纳米管为什么不导电?关键因素解释

碳纳米管(CNT)因其卓越的导电性而广受赞誉,但在某些情况下,它们的导电性可能不如预期。这种现象可归因于结构缺陷、杂质或特定类型的纳米管(金属管与半导体管)等因素。了解这些因素对于电子学、材料科学和纳米技术的应用至关重要。下面,我们将探讨碳纳米管可能不导电的原因,并对其中的关键点进行详细分析。

要点解析:

碳纳米管为什么不导电?关键因素解释
  1. 碳纳米管的结构缺陷

    • 碳纳米管的电气特性源于其完美的六方晶格结构。然而,纳米管中的空位、斯通-威尔士缺陷(碳键的重新排列)或扭结等缺陷会破坏这种晶格。
    • 这些缺陷会成为电子的散射中心,阻碍电子的流动并降低导电性。在严重的情况下,缺陷会完全阻碍电子传导。
  2. 杂质和污染物

    • 在合成碳纳米管的过程中,金属催化剂或无定形碳等杂质会嵌入纳米管结构中。
    • 这些杂质会引入能量障碍或捕获电子,阻碍电子的运动并降低纳米管的整体导电性。

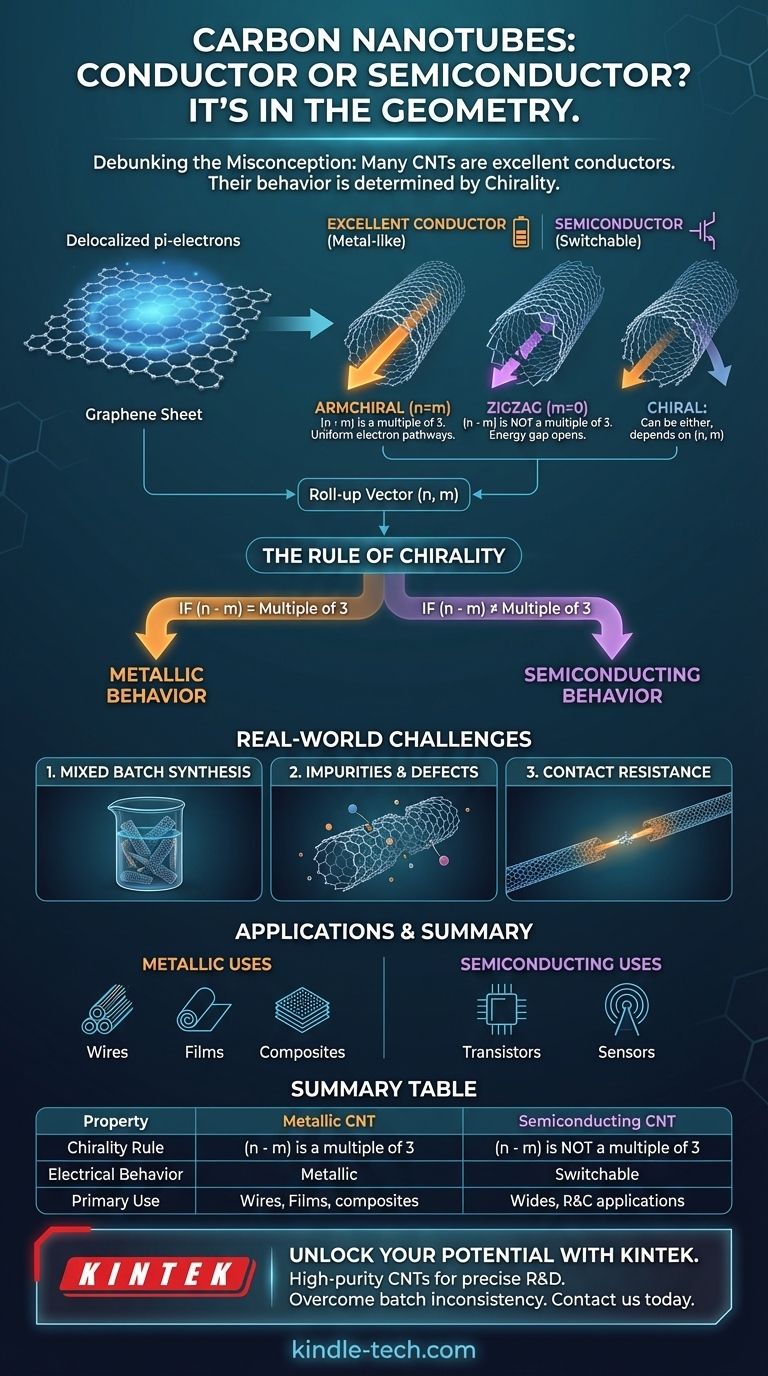

  3. 碳纳米管的类型:金属与半导体

    • 碳纳米管可以是金属的,也可以是半导体的,这取决于它们的手性(石墨烯薄片的轧制方式)。金属纳米管能有效导电,而半导体纳米管的带隙限制了导电性。
    • 如果纳米管是半导体,那么在某些条件下,例如在低温或没有外加电压来克服带隙的情况下,它就不会导电。
  4. 环境因素

    • 暴露在氧气、湿气或其他活性气体中会使碳纳米管表面发生化学变化,形成绝缘层或官能团,从而降低导电性。
    • 机械应力或弯曲也会使纳米管结构变形,导致电气性能降低。
  5. 界面接触电阻

    • 将碳纳米管集成到设备中时,纳米管与电极或其他材料之间的界面会产生接触电阻。
    • 在实际应用中,接触质量差、错位或材料不兼容都会大大降低纳米管的有效电导率。
  6. 直径和长度效应

    • 碳纳米管的直径和长度会影响其电气特性。较细的纳米管可能会表现出量子约束效应,从而改变其导电性。
    • 较长的纳米管更容易出现缺陷和杂质,这可能会降低其在较长长度上的电气性能。

针对这些因素,研究人员和工程师可以优化碳纳米管的设计、合成和集成,以实现特定应用所需的电气性能。

汇总表:

因素 对传导性的影响
结构缺陷 破坏晶格,成为电子散射中心,降低或阻碍导电性。
杂质和污染物 引入能量障碍,捕获电子,降低整体导电性。
金属与半导体 半导体纳米管具有带隙,在某些条件下会限制导电性。
环境因素 化学变化或机械应力会降低导电性。
界面接触电阻 接触质量差或错位会增加电阻,降低有效导电率。
直径和长度效应 由于量子效应或缺陷,更细或更长的纳米管可能会降低导电性。
