人工钻石的应用
用于珠宝和精密工具
高质量、大尺寸、超纯净的 CVD 培育钻石不仅因其美观性而在珠宝业备受推崇，还因其在切割工具中的超强硬度和精度而备受青睐。这些钻石通过先进的化学气相沉积（CVD）技术培育而成，具有天然钻石难以达到的纯度和完美性。
在珠宝领域，这些人工培育的钻石因其道德来源和卓越品质而日益受到追捧。它们通常与天然钻石无异，但却具有无冲突和环保的额外保证。这使它们成为具有道德意识的消费者和高端珠宝商的首选。
对于精密切割工具而言，CVD 培育钻石的硬度和导热性使其成为不可或缺的工具。它们应用广泛，从外科手术器械到微型钻头和锯子，精密度和耐用性都是至关重要的。在受控环境中培育金刚石的能力使我们能够生产出均匀、高质量的工具，这些工具能够经受极端条件的考验，并在长时间内保持锋利。
此外，CVD 培育金刚石的多功能性也超出了其目前的应用范围。正在进行的研发工作正在探索利用其独特性能的新方法，有可能将其应用扩展到要求更高的行业。这种持续不断的创新确保了 CVD 培育钻石在奢侈品和精密技术领域的领先地位。
在高端先进制造业中的应用

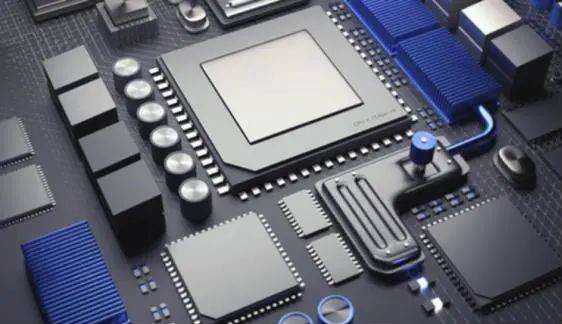

培养钻石已成为高端先进制造业的重要组成部分，尤其是在要求材料具有特殊属性的行业。这些合成宝石被用于各种高科技应用领域，包括光学窗口，其透明度和硬度可确保在高压力环境下实现最佳性能。在半导体领域，人工钻石在散热方面发挥着关键作用，可有效管理高性能芯片产生的热负荷。这种能力对于保持电子设备的完整性和使用寿命至关重要。
此外，在功率器件中使用培育金刚石还凸显了它们的多功能性和坚固性。这些金刚石是开发高效电源转换器和开关不可或缺的一部分，可提高电源系统的整体性能和可靠性。金刚石具有独特的导热性、电绝缘性和机械强度，是先进制造技术发展过程中不可或缺的材料。
金刚石培养技术的进步
微波等离子化学气相沉积技术
微波等离子体化学气相沉积（MPCVD）是一种复杂的化学气相沉积工艺，它利用连续微波源产生并维持高活性等离子体。该等离子体由反应化学品和重要催化剂组成，可促进金刚石层在金刚石种子基底上的沉积。该过程包括引入甲烷和氢气，它们与等离子体相互作用，生长出新的金刚石结构。
MPCVD 技术的突出特点之一是能够在生长过程中向碳结构中引入掺杂剂。例如，硼的加入可以产生超导金刚石，而氮空位则可以产生奇妙的光致发光特性。这些特性在量子信息系统中尤为重要，因为对材料特性的精确控制至关重要。
MPCVD 系统本身是一个由真空室、微波发生器和气体输送系统组成的复杂装置。微波发生器在真空室中产生等离子体，然后分解气体并将气体沉积到基底上的过程中起着至关重要的作用。这种精细的工艺可确保生产出大尺寸、高纯度的人造金刚石，使 MPCVD 成为金刚石合成领域的基石技术。
化学气相沉积合成和晶片拼接

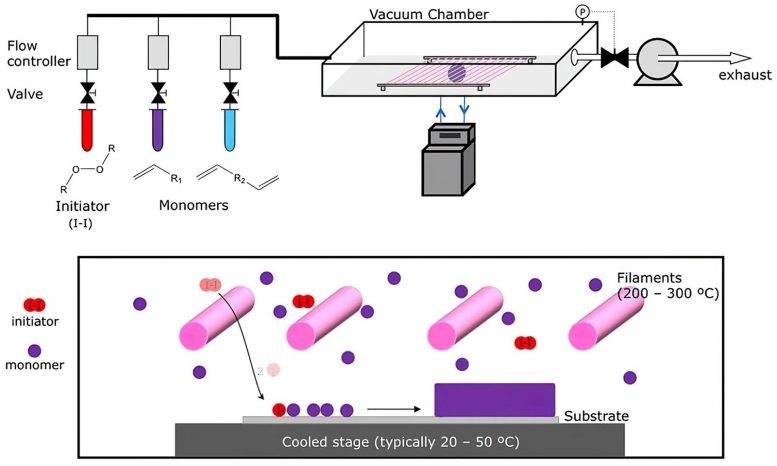

化学气相沉积（CVD）合成是生产高纯度板状金刚石的突破性技术。这种方法不仅能制造出品质卓越的金刚石，而且适用于大面积单晶晶片。该工艺涉及在精确条件下对混合气体的精心操作，使碳原子沉积在基底上，逐渐形成金刚石层。
CVD 合成法的主要优势之一是能够生产出杂质极少的金刚石，确保了对半导体应用至关重要的高纯度。这些金刚石通常具有晶体结构均匀的特点，这对于保持大型晶片表面的一致性至关重要。
CVD 合成金刚石在晶片拼接中的应用尤其值得注意。晶圆拼接是将多个金刚石晶圆连接起来，形成一个连续的、更大的表面区域，这对提高半导体器件的效率和性能至关重要。CVD 金刚石的高纯度和均匀结构使其成为这一工艺的理想选择，因为它们能最大限度地减少缺陷，确保无缝集成。
总之，CVD 合成不仅能生产高纯度的板状金刚石，还能使其在晶片拼接中得到有效利用，从而为半导体技术的进步做出重大贡献。
半导体散热的挑战和解决方案
5G 和新能源汽车中的散热问题
5G 技术的快速发展和新能源汽车的普及迫切需要高效的散热解决方案。由于这些技术以更高的频率和功率水平运行，产生的热量会严重影响性能和使用寿命。传统的冷却方法往往无法管理这些系统产生的高热负荷。
例如，5G 基站和新能源汽车电池在运行过程中会产生大量热量。必须对这些热量进行有效管理，以防止过热导致性能下降、系统故障和安全隐患。由于这些先进系统的典型组件结构紧凑、密度高，限制了传统冷却解决方案的可用空间，从而加剧了这一挑战。
为了应对这些挑战，人们正在开发创新的散热技术。其中一种很有前景的方法是使用以其卓越导热性而著称的人工培育钻石。这些钻石可以作为有效的散热器，有效地将热量从关键部件中转移出去。此外，目前正在研究具有高导热性的新型封装基材，以提供轻质高效的冷却解决方案。
总之，集成栽培金刚石等先进材料和开发新型封装基板是解决 5G 和新能源汽车散热问题的关键步骤。这些创新不仅能提高系统性能，还能确保这些尖端技术的可靠性和安全性。
新型封装基板的开发
半导体技术的飞速发展，尤其是在 5G 和新能源汽车领域，需要开发出能够有效管理散热的创新封装基板。传统材料往往无法满足现代电子设备的严格要求，这些设备不仅需要高导热性，还需要轻质特性，以确保最佳性能和耐用性。
为应对这些挑战，研究人员正致力于开发新型轻质电子封装材料，这些材料具有优异的导热性。这些材料的设计目的是在热管理和结构完整性之间实现卓越的平衡，这对高性能设备的高效运行至关重要。将这种先进的基材集成到电子系统中，有望提高整个系统的可靠性和使用寿命，同时还能在不影响性能的前提下实现元件的小型化。
对这些新型封装基材的追求不仅是对当前技术需求的回应，也是迈向半导体和高端制造领域未来创新的积极步骤。通过利用尖端材料科学和工程技术，该行业有望突破现有限制，为功能强大且可持续发展的下一代电子设备铺平道路。
总之，开发具有高导热性和轻质特性的新型封装基底是一个关键的重点领域，为半导体技术和先进制造业的未来带来了巨大希望。
人工钻石的未来前景
半导体工业的潜力
人们日益认识到人造金刚石是终极半导体材料，这主要归功于其卓越的导热性。这一特性在半导体工业中至关重要，因为高效散热对保持设备的最佳性能和使用寿命至关重要。与传统材料不同，培育金刚石可以承受更高的温度而不会降解，因此非常适合先进半导体应用中的高压力环境。
此外，培育金刚石还具有其他优点，进一步提高了其在半导体应用中的适用性。它们的化学惰性确保了在各种工作条件下的稳定性，而它们的高电子迁移率则支持更快的数据处理和传输。这些特性使人造金刚石不仅是一种优异的热导体，也是一种提高半导体器件整体效率和可靠性的多功能材料。
在 5G 和新能源汽车等新兴技术的背景下，对先进散热解决方案的需求比以往任何时候都更为迫切。栽培金刚石卓越的热管理能力使其成为开发新一代半导体的关键元件，有望推动这些快速发展领域的创新和性能。
研发趋势
主要制造商正越来越多地将研发重点放在高导热基底材料的开发上。这一战略投资的驱动力是对高效散热解决方案日益增长的需求，尤其是在半导体行业，因为热管理对设备的最佳性能和使用寿命至关重要。
特别是在半导体行业，由于培育金刚石具有优异的导热性能，其使用量正在激增。这些金刚石不仅在传统半导体应用中具有潜力，而且在 5G 和新能源汽车等新兴技术中也得到了开发。培育金刚石的高导热性确保它们能够有效管理这些高性能设备产生的热量，从而提高其运行效率和使用寿命。
此外，微波等离子体化学气相沉积（MPCVD）技术和化学气相沉积（CVD）合成技术的进步，使大尺寸、高纯度的培育金刚石的生产成为可能。这些技术突破为开发重量轻、导热性能优异的新型封装基底铺平了道路。这种材料对于下一代电子封装来说至关重要，因为热管理是下一代电子封装的关键考虑因素。
总之，高导热基底材料的研发工作不仅解决了半导体行业的燃眉之急，还为未来的技术进步奠定了基础。
