简而言之，液压系统产生的热量主要通过其组件表面的对流和辐射过程吸收和散发。对于这种被动冷却，最重要的单一组件是液压油箱，其次是构成系统的所有管道、软管和执行器。当这不足以散热时，则使用专用的热交换器。
液压系统中的热量是效率低下不可避免的副产品。了解热管理并非要消除热量，而是要达到一个稳定的平衡，即热量产生速率与热量散发速率（无论是自然散发还是通过主动冷却）相平衡。
液压热量的来源
在讨论如何散热之前，了解热量产生的原因至关重要。液压系统中的所有热量都是由于效率低下而将机械能或压力能转化为热能的结果。
工作的必然代价：压降
热量的头号来源是流体流经系统而未进行有用功时的压降。
每次流体被迫通过孔口、部分开启的阀门，甚至管道的急弯时，其压力都会下降。这种损失的压力能直接转化为热量，并被流体吸收。
摩擦：机械摩擦和流体摩擦
第二个主要来源是摩擦。这以两种形式出现。
机械摩擦发生在运动部件之间，例如泵中的活塞或气缸中的密封件。流体摩擦是流体本身（其粘度）在管道和软管中移动时的内部阻力。
您的系统如何自然散热
您的系统始终试图与环境达到热平衡。这主要通过其表面的被动散热来实现。

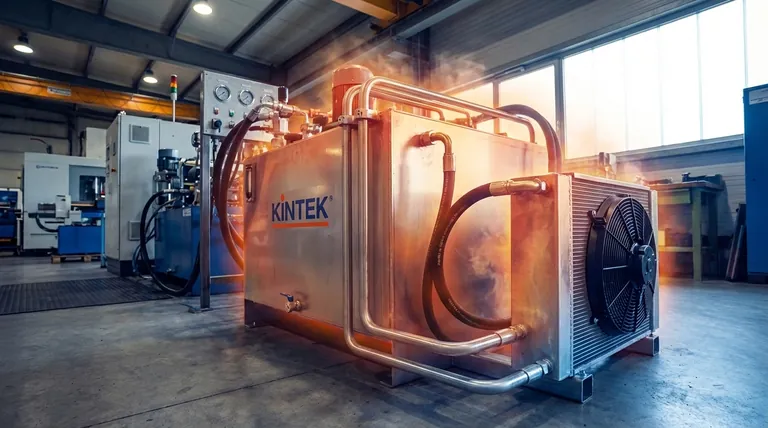

液压油箱的核心作用
油箱是主要的被动冷却组件。当热流体返回油箱时，它有时间停留。
油箱壁的大表面积允许这些捕获的热量通过对流（空气在表面上的运动）和辐射散发到周围空气中。一个更大且周围气流良好的油箱可以散发更多的热量。
管道、软管和组件的散热
所有其他组件也都有助于散热。钢管、柔性软管，甚至阀门和气缸本体都有表面积。
当热流体流过它们时，它们会升温并将热能辐射到环境中，充当一个分布式但效率较低的散热器。
流体作为热量传输介质
了解液压流体本身的作用至关重要。流体是吸收和传输热量的绝佳介质，但它本身不会散发热量。
它从热源（如溢流阀）吸收热量，并将其输送到可以散发热量的地方（如油箱）。流体的总体积充当热缓冲器，但最终是系统的组件将热量排出。
当自然冷却不足时：主动热交换器
对于许多高要求或连续运行的系统，被动冷却是不够的。在这种情况下，需要专用的热交换器，或称“油冷却器”。
风冷式热交换器
这是最常见的类型。它像汽车散热器一样工作，热液压油通过带翅片的管芯。
一个由电力或液压驱动的风扇将环境空气吹过翅片，有效地将热量从油传递到空气中。
水冷式热交换器
这些通常比风冷式冷却器更紧凑、更高效，但需要稳定的冷水源。
通常采用“管壳式”设计，热油在一系列导热管的一侧流动，而冷水在另一侧流动，从而实现非常快速有效的热传递。
了解权衡
选择热管理策略需要在性能、成本和复杂性之间取得平衡。
被动冷却的局限性
仅依靠自然散热简单且免费，但其有效性高度依赖于外部因素。
在凉爽气候下运行良好的系统在炎热的夏季可能会过热。同样，油箱周围气流不畅的系统会散发更少的热量。
主动冷却的成本和复杂性
添加热交换器可以解决大多数过热问题，但会增加成本和新的潜在故障点。
冷却器本身，加上其风扇、电机和相关管道，增加了复杂性并需要维护。它还会消耗能量，略微降低整体系统效率。
过冷风险
液压系统也可能过冷，尤其是在寒冷气候下。冷油的粘度要高得多。
这可能导致性能迟缓、压降增加（产生更多热量！）甚至启动时泵气蚀。许多系统使用恒温旁通阀，在流体达到最佳工作温度之前将其绕过冷却器。
热管理策略
使用此框架指导您对液压系统冷却的决策。
- 如果您的主要重点是设计一个新的高效系统： 从一开始就优先考虑通过使用正确尺寸的阀门、导体和高效泵来最大程度地减少不必要的压降。设计良好的系统从一开始就产生更少的热量。
- 如果您的主要重点是修复现有过热系统： 首先，确认所有组件（尤其是溢流阀）设置正确且功能正常。然后，确保油箱清洁并有足够的气流。只有在确认基础系统良好后才添加热交换器。
- 如果您的主要重点是最大化可靠性和使用寿命： 目标是将流体温度保持在制造商推荐的范围内（通常为 120-140°F / 50-60°C）。这可以保护流体完整性并延长密封件和组件的使用寿命。
有效的热管理是可靠且长寿命液压系统的基础。
总结表：
| 组件 | 在吸热/散热中的主要作用 |
|---|---|
| 液压油箱 | 通过其大表面积的对流和辐射进行主要被动冷却。 |
| 管道、软管和组件 | 分散热量并提供额外的表面积以进行被动散热。 |
| 液压流体 | 充当热量传输介质，从热源吸收热量并将其输送到散热点。 |
| 热交换器（油冷却器） | 提供主动冷却；用于高要求系统的风冷或水冷。 |
