溅射镀膜有什么用？为您的实验室实现卓越的薄膜沉积

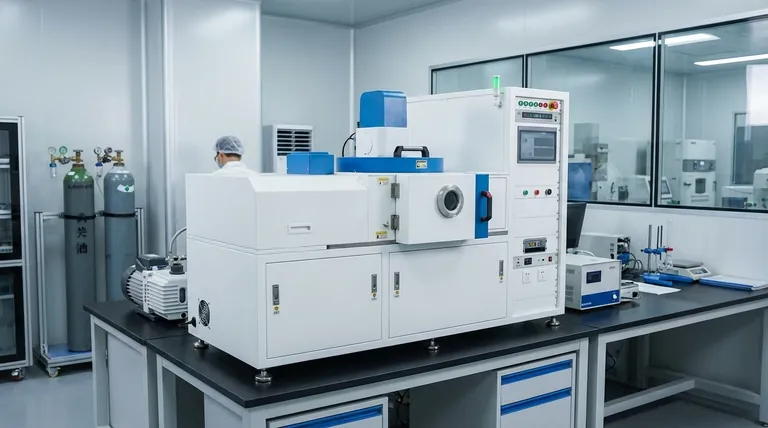

溅射镀膜是一项基础技术，用于在表面上施加超薄、高性能的材料薄膜。它是先进制造中的关键工艺，为从微电子和太阳能电池板到建筑玻璃和航空航天等行业创造组件。

溅射镀膜的核心目的不仅仅是施加一层，而是以卓越的均匀性和耐用性来完成。它通过在真空中使用物理过程——离子轰击——来创建致密、一致的薄膜，这是其他方法难以复制的。

溅射镀膜的工作原理：从等离子体到薄膜

溅射镀膜是一种物理气相沉积（PVD）方法。该过程在高度受控的环境中，物理性地将原子从源材料中置换出来并沉积到所需物体上。

真空室的作用

整个过程在真空室内进行。这至关重要，因为它清除空气和其他颗粒，确保喷射出的材料原子能够不受干扰或污染地到达目标表面。

等离子体的产生

少量惰性气体，通常是氩气，被引入腔室。施加电场，使气体带电并将其转化为等离子体，这是一种电离态的物质，通常表现为辉光放电。

对靶材的离子轰击

这种等离子体包含带正电的氩离子。这些离子被电场加速，并以巨大的力量射向源材料，即靶材。

当这些高能离子撞击靶材时，它们会物理性地从靶材表面敲出或“溅射”出微观颗粒和原子。

在基板上的沉积

这些溅射出的原子穿过真空，落在被镀膜的物体上，该物体称为基板。它们逐渐在基板上堆积，形成一层非常薄、致密且高度均匀的薄膜。

主要优势：无与伦比的纯度和控制

溅射镀膜之所以被广泛采用，是因为它能够生产出高质量的薄膜。这直接源于该过程的物理原理。

等离子体稳定性为何重要

等离子体的稳定和受控性质确保原子以一致的速率和能量从靶材中喷射出来。这直接转化为在整个基板表面上更均匀和一致的沉积。

广泛的材料范围

溅射工艺具有显著的多功能性。它可用于沉积纯金属、合金以及化合物（如钛、铬、氮化锆和各种氧化物）的薄膜。

常见陷阱和技术权衡

尽管功能强大，但溅射镀膜并非没有挑战。了解其局限性是有效使用它的关键。

沉积速度的挑战

传统的直流溅射方法可能具有相对较低的沉积速率。这意味着与其他镀膜技术相比，该过程可能更慢，这是高产量制造中的一个因素。

绝缘材料的难度

简单的直流二极管溅射对导电材料效果很好。然而，它不能有效地溅射绝缘材料，因为电荷会在靶材表面积聚，排斥离子。对于绝缘体，需要更复杂的射频溅射等技术。

需要精确控制

该过程对真空压力和功率水平等参数高度敏感。实现一致的结果通常需要复杂的自动化，因为手动控制可能不太可靠。

为您的应用做出正确选择

选择镀膜工艺完全取决于您的最终目标。在薄膜质量和性能不可协商的情况下，溅射镀膜表现出色。

• 如果您的主要重点是精密电子产品：溅射镀膜提供均匀、无缺陷的导电和绝缘层，这对于制造现代半导体至关重要。
• 如果您的主要重点是耐用的光学镀膜：该工艺可为抗反射镜片、太阳能电池和低辐射建筑玻璃创建致密、有弹性的薄膜。
• 如果您的主要重点是高性能保护涂层：溅射镀膜以卓越的一致性为航空航天部件、医疗植入物和汽车零件施加坚硬、耐磨的涂层。

最终，当表面薄膜的性能和可靠性与产品本身一样关键时，溅射镀膜是明确的选择。

总结表：

关键方面	溅射镀膜的优势
薄膜质量	超薄、致密且高度均匀的层
材料多功能性	沉积纯金属、合金和化合物（例如，氮化物、氧化物）
工艺控制	在真空环境中实现高精度，以获得一致的结果
主要应用	微电子、太阳能电池板、光学镜片、保护涂层
