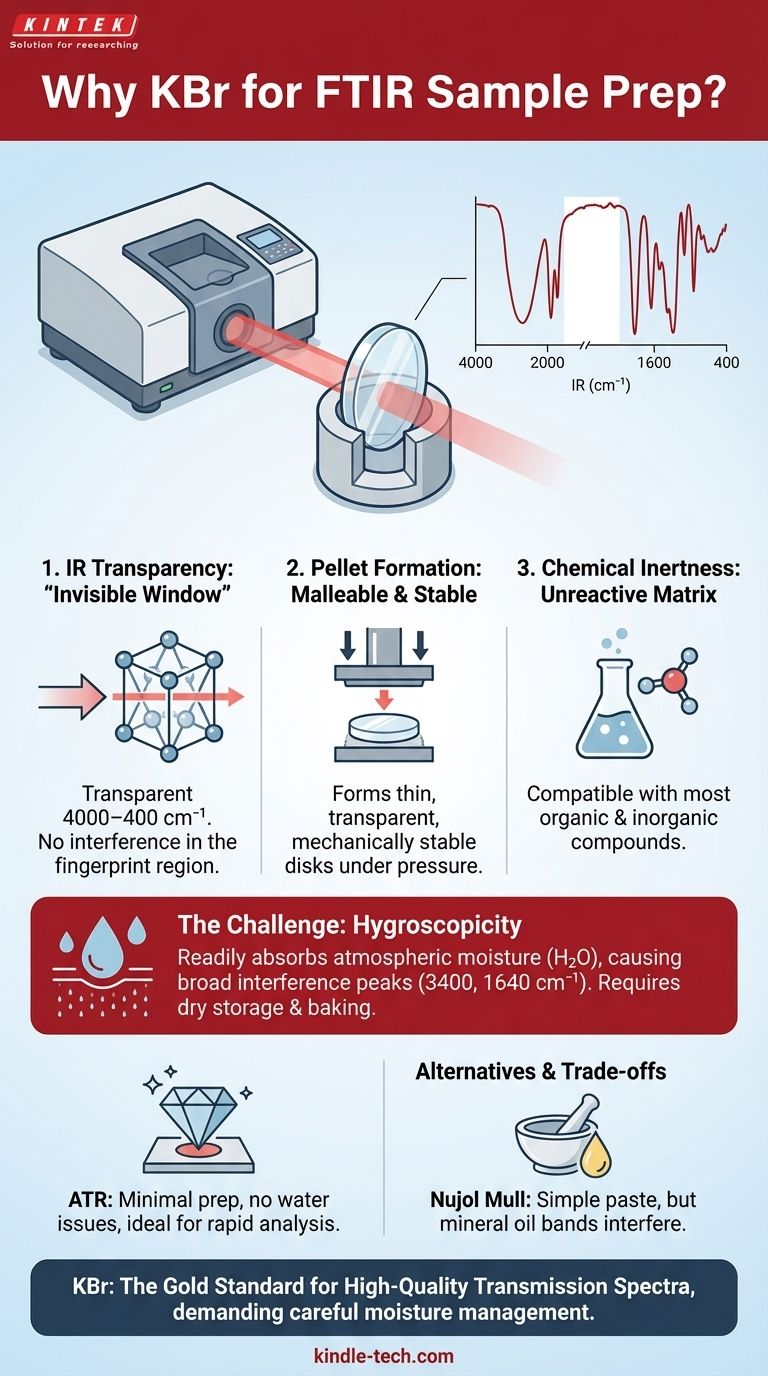

为什么使用溴化钾（Kbr）来制备傅里叶变换红外光谱（Ftir）的样品？解锁清晰、高质量的光谱

在傅里叶变换红外（FTIR）光谱法中， 溴化钾（KBr）是制备固体样品的**最常用材料**，因为它在最常用的频率范围（4000–400 cm⁻¹）内对红外光是透明的。此外，其晶体结构使其能够在高压下被压制成薄的、玻璃状的透明圆片，从而固定样品，使红外光束能够穿过它进行分析。

FTIR中选择样品基质并非随意之举；它是在寻找一种对红外光束充当“隐形窗口”的材料。KBr之所以成为标准，是因为它独特地结合了近乎完美的红外透明性与形成稳定固体圆片的物理特性，尽管它对水的强烈亲和力带来了关键且持续的挑战。

FTIR基质的基本要求

要理解为什么使用KBr，我们必须首先确定什么材料适合用于持有样品进行红外分析。主要目标是测量样品本身，而不是承载它的材料。

FTIR光谱法通过检测分子键（如C-H、O-H和C=O）的振动来工作。这些键在特定频率下吸收红外光，产生独特的指纹光谱。

基质材料——与样品混合的物质——在该分析区域内不能有自身的振动。KBr是一种离子盐（K⁺Br⁻）。其离子晶格振动发生在非常低的频率，远低于大多数中红外光谱仪的400 cm⁻¹截止频率。这使得它在感兴趣的区域对红外光束来说实际上是“隐形”的。

对于固体样品，目标是为红外光束的穿过创建一个薄而均匀的介质，以最大限度地减少光的散射。

KBr在高压下具有柔软的、类似塑料的特性。当精细研磨的KBr在模具中以数吨的力压制时，其晶体相互融合并流动，形成一个机械稳定的固体半透明圆片。

基质材料不应与样品发生反应。KBr是一种稳定的盐，通常与通过FTIR分析的大多数有机和无机化合物不反应，确保所收集的光谱纯粹是分析物的光谱。

KBr满足了固体透射基质的所有基本要求，使其成为历史和教学上的标准。

KBr提供了从4000 cm⁻¹到400 cm⁻¹的清晰、无遮挡的视野。这涵盖了识别未知化合物和表征材料所必需的整个“指纹区”和官能团区。

当样品与KBr粉末紧密研磨时，样品颗粒会分散在KBr基质中。压制该混合物会形成固溶体或高度均匀的分散体。

这种均匀性对于产生具有平坦基线和可重复、可量化的吸收峰的高质量光谱至关重要。

溴化钾是一种常见的化学品，相对便宜，并且易于获得用于光谱分析所需的高纯度等级。

虽然KBr是标准，但它并非没有重大的挑战。熟练的分析师必须知道如何管理其主要弱点。

KBr具有吸湿性，意味着它很容易从大气中吸收水分。水（H₂O）是非常强的红外吸收剂，会产生两个特征峰：一个在3400 cm⁻¹附近的非常宽的吸收峰（O-H伸缩振动）和一个在1640 cm⁻¹附近的较尖锐的峰（H-O-H弯曲振动）。

如果您的KBr是“湿的”，这些大的水峰可能会遮盖重要的样品峰，使您的光谱变得无用。因此，光谱级KBr必须储存在干燥器中，并且在使用前通常需要在烤箱中烘烤，以除去任何吸收的水分。

如果样品颗粒相对于红外光的波长过大，可能会引起显著的光散射。这种现象被称为克里斯蒂安森效应（Christiansen effect），会导致失真的、倾斜的基线，使光谱难以解释。

为防止这种情况，必须在与KBr混合之前，使用玛瑙研钵和杵将样品研磨成细粉（颗粒大小 < 2 µm）。

也可以使用其他碱金属卤化物，如氯化钾（KCl）和碘化铯（CsI）。CsI更贵，但可以将可用的光谱范围延伸到更低的频率（~200 cm⁻¹），这对于研究某些无机化合物可能很有用。

KBr压片法是一种经典的透射技术，但它不是唯一选择。现代实验室通常依赖于更简单、更快捷的方法。

ATR现在是最常见的FTIR技术。它涉及将样品直接压在具有高折射率的晶体（通常是金刚石或硒化锌）上。红外光束在晶体内发生内部反射，但其能量的一小部分（“倏逝波”）会穿透样品几微米深。

ATR几乎不需要样品制备，完全避免了与KBr和水相关的问题，是快速分析的理想选择。

在这种技术中，固体样品与几滴矿物油（Nujol）一起研磨，形成浓稠的糊状物或“油膏”。然后将这种油膏的薄膜涂抹在两片盐片（通常是NaCl或KBr）之间。

缺点是矿物油本身具有C-H吸收带，这些吸收带将始终存在于光谱中，可能会遮盖这些区域的样品信息。

您选择的样品制备方法应由您的分析需求、样品性质和可用设备决定。

理解这些样品制备原理是生成干净、可靠且可解释的FTIR光谱的关键。
