控制蒸发氧化硅薄膜的颜色和应用

控制蒸发氧化硅薄膜的颜色和应用

1周前

蒸发氧化硅薄膜的颜色变化

影响薄膜颜色的因素

蒸发氧化硅薄膜的颜色受多种因素的影响,每种因素都对薄膜的最终外观起着至关重要的作用。薄膜厚度 是一个主要决定因素,因为它直接影响光的干涉和反射,从而导致不同的感知颜色。这种现象类似于水面上的浮油因薄膜厚度不同而产生五彩斑斓的图案。

制备条件 也会对薄膜的颜色产生重大影响。气相沉积温度、气氛和沉积速率都会影响薄膜的结构和光学特性。例如,与在较低温度下形成的薄膜相比,较高的沉积温度可使薄膜更致密,并具有不同的光学特性。

光学特性 折射率和消光系数等光学特性会受到薄膜中杂质和缺陷的影响。这些特性至关重要,因为它们决定了光线与薄膜的相互作用方式,从而影响薄膜的颜色。折射率越高,干涉效应越强,颜色变化也就越明显。

最后、环境条件 如光线入射的角度和强度会改变观察到的薄膜颜色。这一点在实际应用中尤为重要,因为在不同的光照条件下,薄膜的外观可能会发生变化,这就需要在设计和实施过程中仔细考虑。

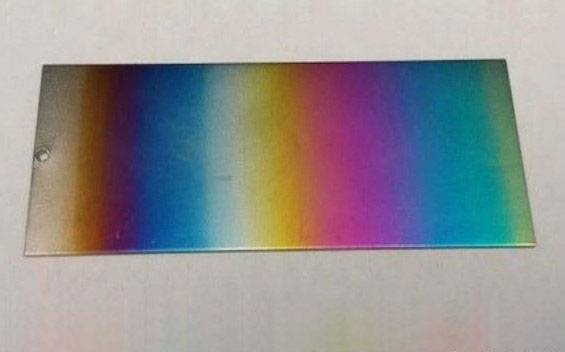

薄膜厚度对薄膜干涉现象的影响

总之,蒸发氧化硅薄膜的颜色是薄膜厚度、制备条件、光学特性和环境因素之间复杂的相互作用,每个因素都对最终的视觉效果有独特的影响。

厚度影响

蒸发氧化硅薄膜的厚度在决定其光学特性,尤其是颜色方面起着关键作用。这种现象主要是由于薄膜内光的干涉和反射造成的。当光线照射到薄膜上时,会与材料相互作用,从而产生基于薄膜厚度和光线波长的建设性和破坏性干涉。

例如,薄膜可能允许某些波长的光线通过,同时反射其他波长的光线,从而使观察者看到特定的颜色。随着薄膜厚度的增减,发生建设性干涉的波长会发生变化,从而导致观察到的颜色发生变化。这种效果类似于水面上的浮油因薄膜厚度不同而产生彩虹图案。

厚度范围(纳米) 观察颜色
10-50 蓝色
50-100 绿色
100-150 红色

了解薄膜厚度与颜色之间的这种关系,就能精确控制氧化硅薄膜的光学特性,这对于从光学滤光片到显示技术等各种应用都至关重要。通过仔细调整薄膜厚度,可以获得所需的颜色,从而增强各种设备和系统的功能和美感。

制备条件

气相沉积过程中的制备条件会极大地影响氧化硅薄膜的结构和光学特性,从而决定其颜色。具体来说气相沉积温度,气氛沉积速率 都是需要严格控制的关键参数。

  • 气相沉积温度:该参数直接影响沉积分子的流动性。温度越高,分子动能越大,薄膜结构越均匀,光学性能越好。相反,较低的温度可能会导致薄膜不均匀,折射率和消光系数不同,从而改变感知颜色。

  • 大气:沉积过程中的气体环境可提高或降低薄膜质量。例如,氮气或氩气等惰性气氛可以防止氧化和污染,确保薄膜保持预期的光学特性。另一方面,氧气等活性气体会引入杂质,影响薄膜的折射率和颜色。

  • 沉积速度:薄膜的沉积速度会影响其结构的完整性。可控的沉积速度可确保薄膜平滑、连续,这对保持一致的光学特性和颜色至关重要。然而,快速沉积会导致缺陷和不均匀,从而影响薄膜的整体性能。

总之,精确控制这些制备条件对于获得理想的结构和光学性能至关重要,而这些性能反过来又决定了氧化硅薄膜的颜色。

光学特性

蒸发氧化硅薄膜的折射率和消光系数是决定其颜色的关键。这些光学特性受薄膜中杂质和缺陷的影响很大。无论是在气相沉积过程中引入的杂质,还是原材料中固有的杂质,都会影响薄膜的密度和均匀性,从而改变折射率。同样,空隙或结构不规则等缺陷也会提高消光系数,从而增加特定波长的光吸收。

其他

下面的表格概述了常见杂质和缺陷对氧化硅薄膜光学特性的典型影响,以作说明:

杂质/缺陷 对折射率的影响 对消光系数的影响
金属杂质 由于密度较高而增加 因局部吸收而增加
有机残留物 由于密度较低而略有降低 影响最小
微空泡 因密度降低而减少 因散射而增加
结构不规则 可变,取决于严重程度 因吸收增强而增加

了解这些关系对于精确控制薄膜颜色至关重要。通过精心选择材料和优化工艺,最大限度地减少杂质和缺陷,就有可能获得更可预测、更一致的折射率和消光系数,从而确保获得理想的色彩效果。这种控制水平对于从光学滤光片到显示技术等各种应用都至关重要,因为在这些应用中,色彩的准确性和一致性是最重要的。

环境条件

环境条件在决定蒸发氧化硅薄膜的观察颜色方面起着重要作用。在这些条件中,光线照射薄膜的角度和入射光的强度影响最大。当光线以不同的角度与薄膜相互作用时,会导致干涉图案的变化,从而决定了观察到的颜色。这种现象类似于肥皂泡在不同光线条件下倾斜时的颜色变化。

此外,入射光的强度也会改变观察到的颜色。较高的光强度会放大干涉效应,导致更明显的颜色变化。这种效果类似于三棱镜将白光分散成各种颜色的光谱,每种颜色的强度各不相同。因此,在氧化硅薄膜中实现一致的色彩效果时,必须仔细考虑诸如此类的环境因素。

在光学滤光片和显示技术等实际应用中,了解和控制这些环境条件对于实现理想的视觉效果至关重要。例如,在显示屏中,调整环境光的角度和强度会极大地影响感知色彩和整体视觉质量。因此,虽然环境条件可能会带来变化,但它们也为各种技术应用提供了创造性控制和优化的途径。

控制胶片色彩的方法

厚度控制

控制蒸发氧化硅薄膜的厚度是获得理想色彩的关键环节。这一过程包括微调蒸发时间或速率,以精确控制薄膜厚度。薄膜厚度与颜色之间的关系源于光学中的干涉现象,即光波与薄膜相互作用,产生光谱颜色。

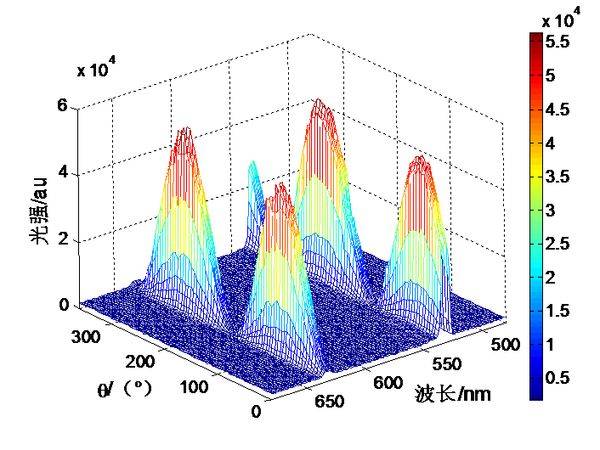

波长参考图

例如,较薄的薄膜由于较短波长的建设性干涉而呈现蓝色,而较厚的薄膜由于较长波长的建设性干涉而呈现红色或绿色。厚度和颜色之间的这种相互作用可以对薄膜的视觉外观进行细微的控制。

薄膜厚度 观察颜色 干涉效果
蓝色 较短波长的建设性干扰
中等 红色、绿色 长波长的建设性干扰
各种色调 复杂的干涉图案

调整气化参数不仅会影响薄膜的颜色,还会影响其光学特性,如折射率和消光系数。这些特性对于光学滤光片、涂层和传感器的应用至关重要,因为在这些应用中,精确的颜色控制是必不可少的。

总之,通过精心管理蒸发过程,研究人员可以调整氧化硅薄膜的厚度以获得特定的颜色,从而提高其在各种光学技术中的实用性。

材料纯度

确保原材料的纯度对蒸发氧化硅薄膜的制造至关重要,因为杂质会严重影响薄膜的最终颜色和一致性。高纯度原材料可最大限度地减少可能带来缺陷或改变薄膜光学特性的有害元素的存在。这些杂质如果不加以控制,会导致折射率和消光系数的变化,而这两者都是决定薄膜颜色的关键因素。

杂质类型 对薄膜颜色的潜在影响 缓解策略
金属(如铁、铜) 可引起局部吸收带,导致颜色偏差。 使用超纯起始材料和严格的过滤工艺。
气体(如 O2、N2) 可能影响薄膜的化学计量,改变其光学常数。 控制沉积气氛并使用高真空条件。
有机污染物 可能会引入散射中心,影响透明度和颜色均匀性。 确保无尘室条件并使用预清洁程序。

通过采用高纯度原材料,制造商可以提高各批次产品的颜色一致性,这对于需要精确颜色控制的应用(如光学滤光片和显示技术)来说至关重要。减少与杂质有关的变异性不仅能提高薄膜的美学质量,还能改善其在关键光学应用中的性能。

环境控制

控制气相沉积过程中的环境条件对于实现氧化硅薄膜的理想色彩至关重要。这涉及对温度和气氛等参数的精细管理,这些参数直接影响薄膜的结构和光学特性。

温度控制

温度在气相沉积过程中起着至关重要的作用。温度升高时,气化颗粒的动能增加,从而使薄膜形成更快、更均匀。这种均匀性对于在薄膜表面获得一致的颜色至关重要。相反,较低的温度会导致沉积不均匀,造成薄膜厚度和颜色的变化。

大气影响

沉积室中的气氛也会对薄膜的最终颜色产生重大影响。常见的气氛包括氩气和氮气等惰性气体,以及氧气等活性气体。气氛的选择会影响薄膜的折射率和光学特性。例如,受控的氧气气氛有助于最大限度地减少杂质和缺陷的形成,从而获得更均匀、更理想的颜色。

工艺参数

压力和气体流速等其他环境因素也必须仔细调节。与在低压条件下形成的薄膜相比,高压会使薄膜更致密,并具有不同的光学特性。此外,沉积气体的流速也会影响薄膜的生长速度和颜色。

通过微调这些环境参数,研究人员和工程师可以精确控制氧化硅薄膜的颜色,从而实现从光学滤光片到显示技术的广泛应用。

薄膜结构调制

调节氧化硅薄膜的结构引入了先进的技术来操纵其光学特性,从而改变其颜色。其中一种方法是创建多层结构,交替沉积不同材料或不同厚度的层。这种多层方法利用了光学干涉原理,在增强特定波长光的同时抑制其他波长的光,从而产生明显的颜色变化。

另一种创新方法是在氧化硅基体中掺入纳米粒子。这些纳米粒子通常由金或银等金属组成,能产生等离子共振,以独特的方式与光相互作用。当这些纳米粒子嵌入薄膜中时,可以散射或吸收特定波长的光,从而显著影响薄膜的感知颜色。这种方法不仅拓宽了可实现的色彩光谱,还根据不同的应用赋予了额外的功能,如增强光吸收或发射。

将这些结构特征整合在一起,可以更精确、更多变地控制氧化硅薄膜的光学特性。通过精心设计这些结构元素的排列和浓度,研究人员可以获得多种颜色,为光学设备、传感器和显示技术的应用开辟了新的可能性。

光学镀膜设计

光学镀膜设计是一个复杂的过程,它利用干涉膜设计和光学滤光片的原理来实现精确的色彩效果。这种方法包括精心优化膜层的厚度和折射率,以操纵光的相互作用。通过仔细控制这些参数,设计师可以创造出选择性反射或透射特定波长光线的薄膜,从而产生所需的色彩。

光学镀膜设计

这一过程始于对所用材料光学特性的透彻了解。折射率是衡量光速在材料内部降低程度的指标,它起着至关重要的作用。不同的材料具有不同的折射率,通过以特定的顺序和厚度将这些材料分层,就有可能产生干涉效应,过滤掉不需要的波长,同时增强其他波长。

例如,在生产滤光片时,每一层的厚度通常会调整到与之相互作用的光波长的一小部分。这样就能确保形成建设性和破坏性干涉图案,从而产生所需的色彩效果。每一层的折射率也很关键;折射率高的一层会反射更多的光,而折射率低的一层会透过更多的光。

总之,光学镀膜设计是一门细致入微的艺术,它结合了科学的精确性和创造性的意图。通过掌握薄膜厚度和折射率之间的相互作用,设计师可以设计出不仅能实现特定色彩效果,还能提高各种光学设备和应用性能的涂层。

色彩控制氧化硅薄膜的实际应用

光学滤光片

在光学滤光片领域,薄膜厚度和折射率的精确控制是实现特定颜色的关键,这对显示器和摄影应用至关重要。通过这种细致的调整,可以制造出选择性透射或阻挡特定波长光线的滤光片,从而提高设备的视觉质量和性能。

这一过程涉及优化薄膜内光的干涉和反射,而这取决于薄膜的厚度和折射率。通过微调这些参数,就可以操纵干涉效应,从而呈现出不同的色彩。例如,具有特定厚度和折射率的薄膜可能呈现出鲜艳的蓝色,而另一种配置则可能呈现出深红色。

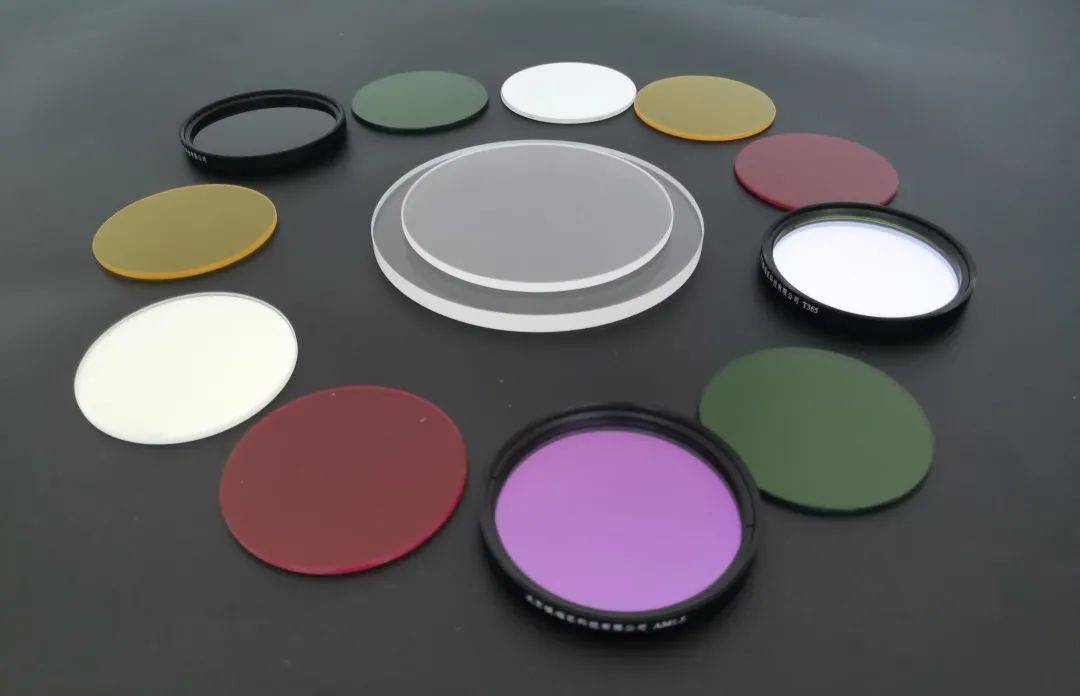

光学过滤器

此外,折射率受材料成分和结构特性的影响,在决定薄膜的光学特性方面起着至关重要的作用。通过精心选择和调整折射率,工程师可以设计出满足各种应用严格要求的滤光片,从提高高清显示器的色彩精确度到改善先进摄影设备的滤光效果,不一而足。

总之,薄膜厚度和折射率之间的相互作用是光学滤光片设计的基石,它使人们能够设计出具有定制光谱特性的滤光片,而这些特性在现代光学技术中是不可或缺的。

光学镀膜

光学镀膜在各行各业中都不可或缺,在提高光学设备和系统的性能方面发挥着至关重要的作用。最显著的应用之一是在太阳能电池中,使用氧化硅薄膜制作抗反射涂层。这些涂层旨在优化光的传输和反射,从而最大限度地提高太阳能转换效率。

除太阳能电池外,薄膜涂层的用途还包括一系列广泛的光学应用。例如,这些镀膜是光学数据存储设备不可或缺的组成部分,可作为保护层,抵御可能降低性能的温度波动。同样,在光纤中,薄膜涂层可用于提高折射率和吸收系数,确保最佳的信号传输和最小的损耗。

在激光光学领域,高反射涂层对于实现激光运行所需的精确反射率至关重要。这些涂层通常是通过沉积高反射材料制成的薄膜来实现的。此外,灯丝灯中还采用红外反射涂层来增加光通量强度,从而提高光源的整体效率和亮度。

此外,薄膜涂层还应用于窗玻璃和镜子等日常用品。这些涂层有助于调节热量的传递,既能隔热,又能提高视觉清晰度。总之,薄膜涂层的多功能性和功效使其成为现代光学技术的基石,影响着从能源捕获到数据存储等各个方面。

光学传感器

将氧化硅薄膜集成到光纤传感器中代表了光学传感技术领域的一大进步。这些薄膜有助于微调光信号的耦合效率,这对优化传感器性能至关重要。通过精确控制氧化硅层的厚度和成分,研究人员可以操纵光与传感器材料之间的相互作用,从而提高设备的灵敏度和响应速度。

在光学传感器中使用氧化硅薄膜的主要优势之一是其能够调节折射率。这一特性使光能够有效地耦合到光纤中,确保传感器能够检测到光信号中最微小的变化。此外,氧化硅薄膜的热稳定性和机械坚固性还有助于提高传感器的耐用性和可靠性,使其适用于从环境监测到生物医学诊断的广泛应用。

此外,在光学传感器中加入氧化硅薄膜还能开发出结构更紧凑、用途更广泛的传感系统。通过可控沉积技术定制这些薄膜的光学特性,为设计具有特定响应特性的传感器提供了新的可能性。在化学分析和结构健康监测等需要高精度和高动态范围的应用中,这种适应性尤为重要。

总之,氧化硅薄膜在光纤传感器中的应用为提高光信号耦合效率和传感器响应特性提供了强有力的手段,为实现更先进、更可靠的光学传感技术铺平了道路。

显示技术

氧化硅薄膜已成为现代显示技术,特别是有机发光二极管(OLED)和液晶显示器(LCD)中的关键元件。这些薄膜可显著提高色彩鲜艳度和对比度,从而增强视觉体验。在这些显示器中加入氧化硅薄膜可利用其独特的光学特性,通过精确控制薄膜厚度和结构完整性对其进行微调。

在有机发光二极管中,氧化硅薄膜是优化有机材料发射光谱的关键层,可产生更鲜艳、更准确的色彩。这是通过调节氧化硅层的折射率和厚度实现的,而折射率和厚度反过来又会影响有机发光二极管发射光的干涉模式。同样,在液晶显示屏中,这些薄膜可通过最大限度地减少漏光和提高显示屏的整体光学效率来增强对比度。

氧化硅薄膜在显示技术中的应用不仅限于增色,它们在提高显示屏的耐用性和可靠性方面也发挥着至关重要的作用。通过充当保护屏障,这些薄膜有助于防止有机发光二极管中底层有机材料的降解,并通过减少磨损来延长液晶显示器的使用寿命。

此外,沉积技术和材料科学的进步使人们能够制造出具有定制特性的氧化硅薄膜,从而使它们在广泛的显示应用中发挥越来越大的作用。这种适应性确保了未来显示技术的创新能够继续受益于氧化硅薄膜的独特属性,推动更先进、更具视觉吸引力的显示技术的发展。
