从核心来看，感应线圈是用于对导电材料进行非接触式加热的专用变压器。通过产生强大的高频交变磁场，它们直接在目标工件内部感应出电流，使其快速精确地加热，适用于金属硬化、钎焊、熔炼和锻造等应用。
感应线圈的基本目的是充当一个天线，塑造和引导磁场。线圈的几何形状并非随意，而是经过精心设计，以精确控制金属部件的加热位置和方式。
基本原理：感应线圈的工作方式
要了解感应线圈的用途，您必须首先了解感应加热本身的原理。该过程依赖于两个关键的物理概念。
产生磁场
感应线圈通常由中空铜管制成。强大的交流电（AC）通过该线圈，根据安培定律，这会在线圈周围和内部空间产生一个集中且振荡的磁场。
感应涡流
当导电工件（如钢齿轮或铜管）置于此磁场中时，磁场会在材料内部感应出微小的圆形电流。这些电流被称为涡流。
热源
工件材料对这些涡流的流动具有天然的电阻。这种电阻导致热量直接在部件内部产生，并且是局部集中的——这种现象被称为焦耳加热。这个过程极其快速、清洁且可控。
将线圈几何形状与加热任务匹配
感应线圈的形状是决定感应加热过程成功与否的最重要因素。目标是设计一个能与部件高效“耦合”的线圈，这意味着磁力线会穿过您希望加热的区域。
螺旋线圈

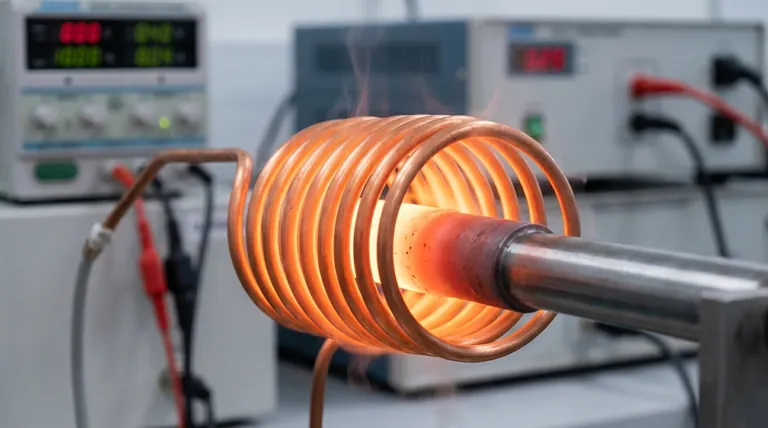

最常见的设计是螺旋（或螺线管）线圈，它本质上是将铜管缠绕成弹簧状。它用于从外部加热圆柱形部件，如轴、杆和管道。多位置螺旋线圈是一种变体，用于同时加热多个工件以进行大批量生产。
平面线圈
顾名思义，平面线圈是扁平的螺旋形。当目标是加热平面或材料的单侧时使用。磁场垂直于线圈表面集中，使其非常适合将接头钎焊到平板上或加热大轴端部等应用。
内孔线圈
当您需要加热部件内部时，例如管接头或发动机气缸，则使用内孔线圈。它被插入到孔中，其磁场向外扩展以在部件的内表面感应电流。这对于缩配合或硬化内部齿轮齿等任务至关重要。
了解权衡和关键因素
仅仅选择线圈形状是不够的。加热过程的效率和有效性取决于几个关键的设计和操作参数。
耦合距离
线圈与工件之间的间隙称为耦合距离。间隙越小，磁场越强，加热效率越高。但是，间隙必须足够大，以防止线圈与部件之间发生电弧。
功率和频率
电源的频率决定了热渗透深度。较高的频率会感应出更靠近表面的涡流（“趋肤效应”），这非常适合表面硬化。较低的频率会更深入地穿透部件，这更适合锻造等整体加热应用。
线圈结构
由于流经感应线圈的巨大电流，它们本身会产生大量热量。它们几乎总是由中空铜管构成，以便冷却水可以在操作过程中循环通过它们，防止线圈熔化。
为您的应用选择合适的线圈
您选择的线圈必须直接根据工件的几何形状和您期望的加热结果来确定。
- 如果您的主要重点是加热圆柱形部件的外部：螺旋线圈是提供均匀、高效周向加热的标准选择。
- 如果您的主要重点是加热平面或工件的端部：平面线圈旨在将磁场集中到单个平面上。
- 如果您的主要重点是加热孔或管的内部：需要内孔线圈将磁场向外投射到部件的内表面。
- 如果您的主要重点是硬化精确的表面层：您必须使用高频电源以及紧密耦合的线圈来限制热渗透。
最终，选择正确的感应线圈在于将其磁场几何形状与您的特定加热目标精确匹配。
总结表：
| 线圈类型 | 主要用例 | 理想用途 |
|---|---|---|
| 螺旋线圈 | 加热圆柱形部件的外部 | 轴、杆、管道 |
| 平面线圈 | 加热平面或部件的单侧 | 将接头钎焊到板上 |
| 内孔线圈 | 加热孔或管的内部 | 内部齿轮齿、管接头 |
