真空热压炉

用于层压和加热的真空热压炉

Name: 用于层压和加热的真空热压炉
Brand: Kintek Solution
SKU: KT-VLP
Rating: 4.75 (8 reviews)

货号 : KT-VLP

价格根据规格和定制情况变动

板材行进距离: 30-40 毫米
加热温度: <500 ℃
真空压力: -0.1Mpa

运输:

联系我们获取运输详情享受准时发货保证.

描述
评论
下载

查看参数请求您的定制报价 👋

获取报价

在线沟通查看参数

为什么选择我们

简易的订购流程、优质的产品和专业的支持，助力您的业务成功。

流程简单品质保证专业支持

引言

真空层压机是一种多功能机器，集液压机、电加热和真空手套箱于一体。通过嵌入液压机板中的电加热板、隔热和循环水冷却，可以防止液压机结构的高温。压板位于真空手套箱内，真空手套箱可以为对氧敏感的加工产品产生真空和清洁的环境。

真空层压机通常用于晶圆键合、薄膜转换和 LCP 层压。在需要真空和清洁环境以防止加工材料氧化或污染的应用中特别有用。

应用

真空层压机在各种行业中都有应用，包括：

晶圆键合
薄膜转换
LCP 层压
飞机内饰板的装饰性工程层压板
真空夹持
真空吸盘
贴面
陶土陶器的真空成型
真空夹持和模板路由

特点

真空层压机是一种专门的液压压缩机，旨在满足电子、印刷电路板、装饰层压板和蜂窝板等广泛行业的需求。该压机以其先进的功能脱颖而出，这些功能不仅增强了层压过程，还确保了高质量的结果。以下是真空层压机的关键优势：

精确的温度和压力控制：该压机配有多个开口，可以精确调节温度和压力，确保各种材料的最佳键合条件。这种精度对于保持层压板的完整性和质量至关重要。
多功能加热选项：板材可以使用电加热器、蒸汽或热油进行加热，从而灵活地满足不同材料和应用对加热的要求。这种多功能性确保压机可以适应广泛的工业需求。
内部冷却系统：对于需要快速加工的应用，板材是内部冷却的。此功能可显著缩短冷却时间，从而提高压机的整体生产率。
真空环境：热压板放置在真空负压箱中，非常适合需要无气穴和污染物控制环境的应用。这种真空设置对于精密材料和高精度产品尤其有利。
应用广泛：从直线和弧形贴面板到碳纤维加工和真空灌注，真空层压机能够处理多种任务。这使其成为需要复杂层压工艺的行业的宝贵工具。

细节和零件

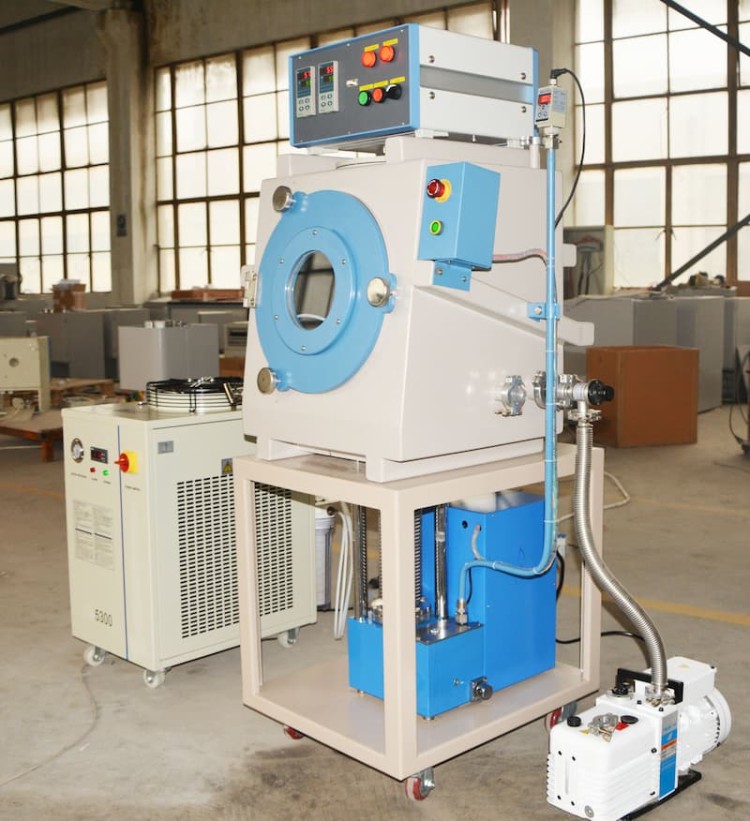

500°C 真空层压机

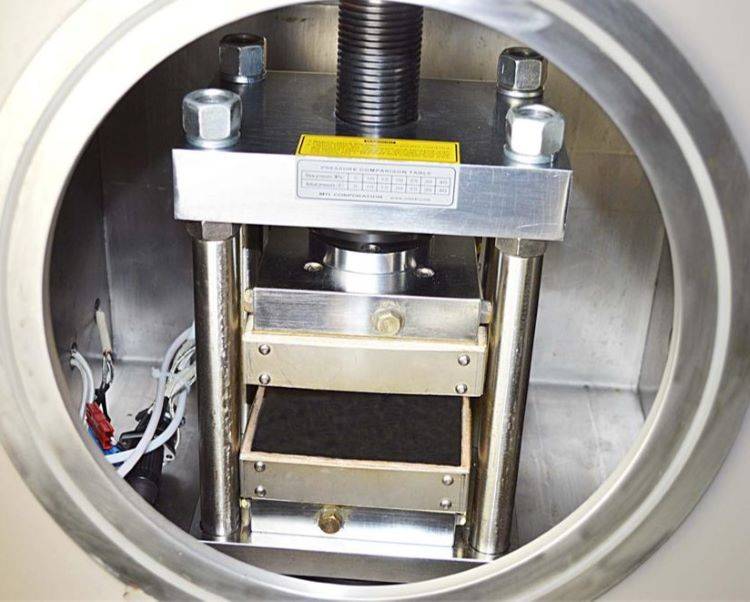

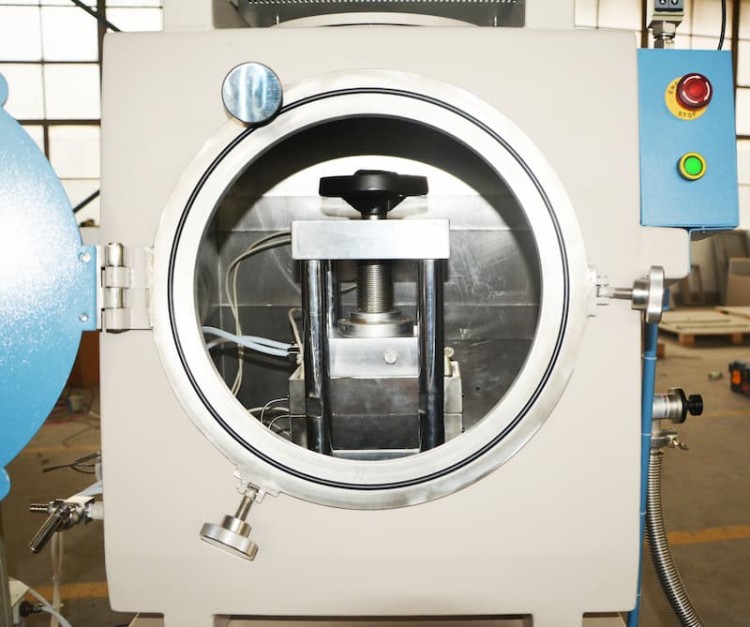

500°C 真空层压机细节

原理

真空层压机是一种液压机，用于将两层或多层材料粘合在一起。该压机利用真空去除层之间的空气，从而形成牢固的粘合。压机还利用热量软化材料，使其更容易粘合在一起。

真空层压机用于汽车、航空航天和电子行业等各种行业。它们用于粘合各种材料，包括金属、塑料和复合材料。

优点

真空手套箱为对氧敏感的加工产品提供真空和清洁的环境。
集成了液压机、电加热和真空手套箱的功能。
精确的温度和压力控制可确保最佳的粘合效果。
电加热板可防止高温影响液压机结构。
适用于多种应用，包括晶圆键合、薄膜转换和 LCP 层压。
非常适合对热敏感的材料，因为真空膜系统可以在不产生光泽或纹理的情况下形成加热的层压板。
能够将层压板成型和粘合到深凹槽中，而不会出现弹出或起泡。
多功能机器，结合了多种功能，可实现高效有效的层压过程。

尺寸	整体：775 毫米（长）x 550 毫米（宽）x 1325 毫米（高）
结构	两个 135 x 135 毫米的平面加热板，由耐高温铬钢制成，最高工作温度为 500°C 1000W 加热元件插入加热板中心，以实现快速加热 135x135 毫米加热板上的最大负载：500°C 时为 10 公吨（55 公斤/平方厘米²）；室温下为 20 公吨（110 公斤/平方厘米²）两个精密温度控制器，可单独控制两个加热板具有 30 个可编程段加热板的顶部和底部均内置水冷套，以辅助冷却
液压泵	改装的电动液压机连接到真空室。两个加热板之间的移动距离：15 毫米。通过数字压力表自动控制最大压力。压力精度：+/-0.01 Mpa（0.1 公斤/平方厘米²）两个平面加热板安装有水冷板，最高工作温度为 500°C。当工作温度超过 200°C 时，需要水冷（>15 升/分钟）来冷却加热板。
温度控制和压力显示	两个精密温度控制器，带有 30 个可编程段，可单独控制加热板，精度为 +/-1°C。温度控制器具有 PID 自动调谐功能、过温保护和热电偶断线保护。最高温度：500°C（惰性气体或真空），精度为 +/-1°C 最高加热速率：2.5°C/分钟控制器内置软件和 PC 接口，可通过 RS232 连接器连接到 PC 进行计算机控制。数字压力表（控制器）内置在真空室外部。您可以设置所需的压力值，压机会自动停止电动液压机。
真空室	电动液压机和加热板放置在真空室内部。真空室由 SS304 制成，尺寸为：525 长 x 480 宽 x 450 高（毫米）。真空室容量：约 75 升。安装有直径 300 毫米的真空密封铰链式门，带有直径 150 毫米的石英玻璃窗，便于样品装载和观察。所有真空密封均可使用硅 O 型圈。真空室上安装有一个精密数字真空表（10E-4 torr）。

技术参数

型号	KT-VLP100	KT-VLP300	KT-VLP400
加热板尺寸	100x100毫米	300x300毫米	400x400毫米
板材行程距离	30毫米	40毫米	40毫米
工作压力	加热时 30T / 冷态时 40T
压力表	数字压力表
加热温度	500°C 以下
温度控制	带 PID 热控制器触摸屏
真空室	304 不锈钢
真空泵	旋片真空泵
真空压力	-0.1Mpa
电源	AC110-220V，50/60HZ

警告

操作员安全是最重要的问题！请小心操作设备。使用易燃易爆或有毒气体是非常危险的，操作人员在启动设备之前必须采取所有必要的预防措施。反应器或室内正压工作是危险的，操作人员必须严格遵守安全规程。使用空气反应材料时，尤其是在真空下，也必须格外小心。泄漏会将空气吸入设备并导致发生剧烈反应。

为您而设计

KinTek为全球客户提供深度定制服务和设备，我们专业的团队和经验丰富的工程师有能力承担定制硬件和软件设备的需求，并帮助我们的客户打造专属个性化设备和解决方案！

请将您的想法告诉我们，我们的工程师已经为您准备好了！

FAQ

真空炉有哪些用途？

真空炉用于在无污染的受控环境中对材料进行高温加工。其工作原理是在产品周围形成真空，防止产品氧化和热量通过对流流失。这种炉通常用于对温度低于 1200 °C 的钢合金进行热处理。高温真空炉的温度最高可达 3000°C，可用于烧结、钎焊、退火和热处理等工业过程，具有一致性高、污染小的特点。高温真空炉的一个主要优点是能够实现整个工件的均匀加热。

真空热压炉的用途是什么？

真空热压炉的目的是将真空或气氛、热压和高温烧结结合起来形成新材料。它可用于透明陶瓷、工业陶瓷和金属的真空烧结，以及碳化硅和氮化硅等陶瓷材料的高温烧结。此外，它还可用于在低于主要成分熔点的温度下对粉末和压制物进行热处理，通过颗粒间的冶金结合提高其强度。成品材料具有更好的机械、电子和热性能。

真空炉的工艺流程是什么？

真空炉的工艺包括将工件装入炉腔，利用真空泵在炉腔内形成真空。下一步是利用温度控制装置加热零件，温度可达华氏 1,500 至 5,400 度。这一过程消除了氧化和污染的可能性，使最终产品的纯度更高。加热结束后，零件在从真空炉中取出之前要进行冷却和加工。真空炉由各种部件组成，包括真空系统、炉壳、电加热元件、温度控制器、供电系统和运输设备。

真空热压炉有哪些优点？

真空热压炉的优势包括金属和陶瓷粉末的热压烧结、陶瓷/金属复合材料和金属间化合物的制备、扩散焊接工艺的研究和开发，以及氧/氮/硼/碳化合物及其混合物的致密化热压烧结。真空或大气下的高温高压有助于将原材料的固体颗粒粘合在一起，减少空隙和晶界，改善成品材料的机械、电子和热性能。

真空炉中使用什么气体？

根据不同的应用，真空炉可使用不同的气体。一般来说，真空炉可以使用氩气、氮气、氢气、一氧化碳、氦气等气体或混合物。使用这些气体可以在一个确定的、主要是非氧化性的气氛中进行热处理，这是真空焊接和钎焊、真空退火和烧结等各种应用所需要的。此外，还可以使用不同于空气成分的规定氧气浓度进行工作。

真空热压炉如何工作？

真空热压炉是一种集真空、热压和高温烧结于一体的设备。它的工作原理是在真空或大气中对材料进行加热和加压，以制造出具有更好机械、电子和热性能的紧凑型多晶烧结体。该炉由多个系统组成，包括炉体、加热和保温系统、温度测量系统、真空系统、充气系统、水冷系统、控制系统和压力系统。加热元件可采用石墨加热器、钼加热器或感应加热，液压加压可采用单向或双向加压。

真空炉中使用的加热元件是什么？

真空炉中的加热元件对其正常工作至关重要，并取决于最高工作温度、功率负荷、分压和淬火气体以及预期寿命等因素。真空炉由各种材料制成的电阻元件加热，包括高温金属合金（如不锈钢、镍铬、钼、钨、钽）或非金属材料（如石墨和碳化硅）。加热元件材料的选择对于最大限度地延长其使用寿命、提高其可靠性和效率，并最终实现工艺效果非常重要。

真空热压炉的常见应用有哪些？

真空热压炉广泛应用于航空航天、汽车、电子和材料研究等行业。真空热压炉用于生产高温应用中的先进陶瓷，如陶瓷基复合材料和烧结碳化物。真空热压炉还可用于制造具有特定性能的金属合金、超级合金和金属间化合物。真空热压炉在金刚石工具和切削刀片的生产以及先进电子材料和元件的开发中发挥着至关重要的作用。此外，研究实验室还使用这些炉子合成和加工具有独特性能的新型材料。

选择真空热压炉时应考虑哪些因素？

在选择真空热压炉时，需要考虑几个因素。首先，炉子的大小和容量应与预期应用和生产要求相一致。炉子应能容纳待处理样品或部件的尺寸和数量。还应评估炉子的加热和加压能力，以确保其满足所需的温度和压力条件。重要的是要考虑可用的自动化和控制系统水平，以及与特定材料和工艺的兼容性。此外，还应评估可靠性、服务支持和总体拥有成本。咨询该领域的制造商和专家有助于选择最适合特定加工需求的真空热压炉。
