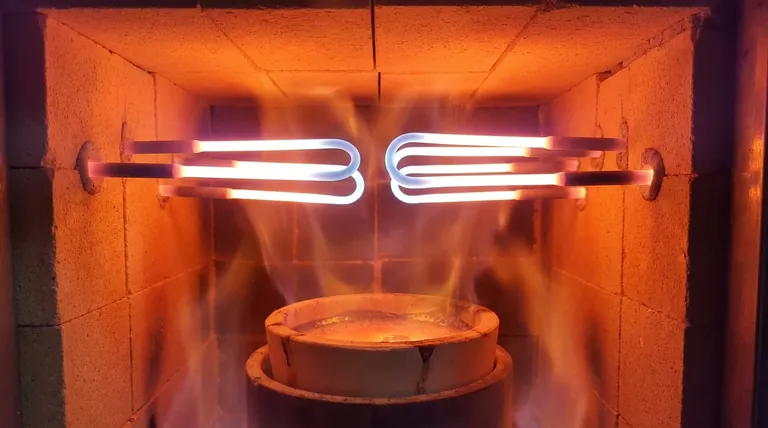

什么是二硅化钼 (Mosi2) 加热元件？一种具有自修复能力的耐高温解决方案

在高温材料的世界中，二硅化钼 (MoSi2) 加热元件是一种专门设计的组件，用于在极端温度下运行的电炉。它由二硅化钼复合材料组成，其定义特征是在其表面形成一层保护性的、自修复的二氧化硅层，使其能够在高达 1900°C (3452°F) 的温度下在空气中可靠运行。

MoSi2 元件的核心价值不仅在于其耐高温性，还在于其“智能”材料特性：它能产生自身保护性的、可再生的抗氧化屏障，使其非常适合在富氧环境中进行连续、高温运行。

核心原理：自修复保护层

MoSi2 元件的卓越性能源于高温下发生的化学反应。这是它们在恶劣炉内环境中长寿命和可靠性的关键。

当 MoSi2 元件在含有氧气的环境中加热时，其表面会氧化。这个过程会形成一层薄薄的、无孔的、高度稳定的纯二氧化硅 (SiO2) 层，通常被称为石英状釉层。

这种釉层充当物理屏障，阻止底层 MoSi2 材料进一步氧化。

真正的优势在于元件的自动修复功能。如果在运行过程中保护性 SiO2 层出现裂纹或剥落，新暴露的 MoSi2 材料会立即与炉内的氧气反应。

该反应会立即形成新的二氧化硅，从而有效地“修复”裂口并恢复保护性屏障。这使得该元件非常适合长时间、连续的运行周期。

除了自修复特性外，MoSi2 元件还具有几项独特的性能，决定了它们在工业和实验室环境中的应用。

对于需要在 1600°C 至 1900°C 之间进行工艺温度的应用，MoSi2 元件是首选。这使得它们对于烧结先进陶瓷、生长晶体、熔化玻璃以及各种高温材料科学测试至关重要。

这些元件具有高功率密度，允许非常快的加热速率。与其他加热技术相比，这可以显著缩短炉循环时间，提高生产率和整体能源效率。

MoSi2 的一个关键特性是其电阻率随温度的升高而急剧增加。该元件在低温时电阻率较低，允许高电流流动以实现快速初始加热。当达到工作温度时，其高电阻有助于维持热稳定性。

MoSi2 元件不是简单的棒状物；它们是具有不同区域和形状的工程组件，旨在实现最佳性能和安装。

最常见的设计是双臂“U”形元件，允许一端进行简单的电气连接。它们还被制成直形、多臂形和定制弯曲元件，以适应特定的炉几何形状。

元件由两个不同的部分构成。加热区的直径较小，以集中电阻并产生热量。端子或“冷端”的直径要大得多（通常是两倍），这使其电阻保持较低，并在穿过炉体绝缘层时保持较低的温度。

MoSi2 元件采用先进的粉末冶金技术制造，例如热等静压。这确保了高度致密和均匀的晶粒结构，这对于一致的电气性能、机械强度和可预测的使用寿命至关重要。

要有效地使用 MoSi2 元件，了解其操作限制至关重要。这些不是缺陷，而是必须加以管理的固有特性。

自修复机制完全依赖于氧气的存在。在还原气氛或高真空中使用 MoSi2 元件会阻止保护性 SiO2 层的形成，从而导致快速降解。

与许多先进陶瓷一样，MoSi2 在室温下是易碎且脆弱的。在运输和安装过程中需要小心处理，以防止断裂。该材料仅在非常高的温度下才具有延展性。

电阻随温度的急剧增加需要复杂的电源控制系统。简单的开关控制器是不够的。需要一个基于晶闸管的控制器 (SCR) 来管理相角，以便在元件冷却时处理高浪涌电流，并在其加热时提供稳定的功率。

选择正确的加热元件技术完全取决于您的工艺要求。

了解这些核心原理使您能够利用二硅化钼的独特能力来应对最苛刻的热工艺。
