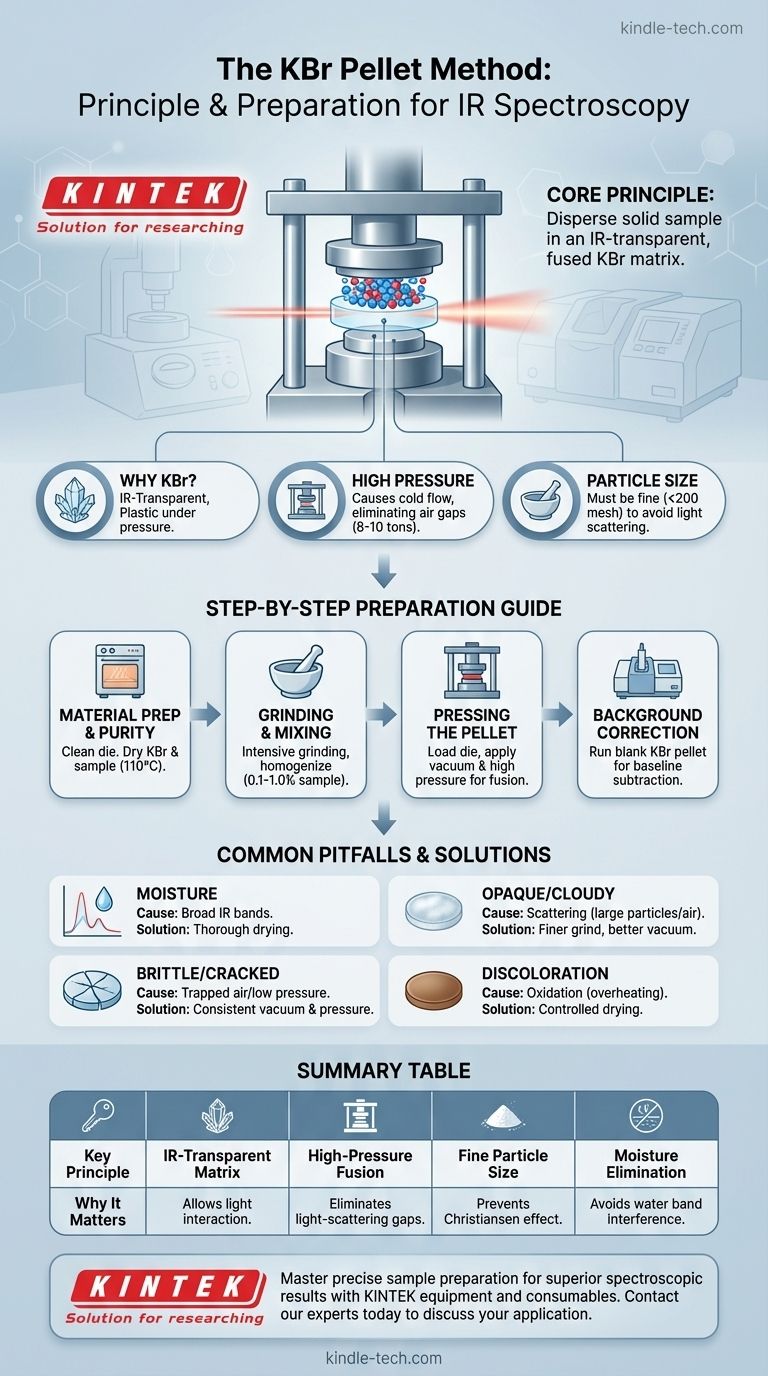

Kbr 压片法的原理是什么？为固体样品分析创建一个透明窗口

其核心是，KBr 压片法的原理是将固体样品均匀地分散在红外透明基质中。使用溴化钾 (KBr) 是因为它是一种碱金属卤化物盐，在高压下会发生塑性流动，熔合形成一个对红外光透明的固体、玻璃状圆片。这使得对那些无法以其原始状态轻松测量的固体样品进行光谱分析成为可能。

KBr 压片法是一种用于红外光谱的样品制备技术，它将固体粉末样品转化为透明介质。其成功不依赖于复杂的化学反应，而是依赖于 KBr 的物理特性以及为消除水分和确保颗粒均匀性所做的细致准备。

基本原理：创建一个“隐形”基质

要理解 KBr 方法，您必须首先了解材料本身和该过程的物理原理。目标是从光谱仪的角度来看，使 KBr 基质“消失”，只留下待分析的样品。

KBr 是理想的介质，原因主要有两点。首先，它在用于化学分析最常用的中红外区域几乎不吸收光。

其次，KBr 是一种在巨大压力下会发生塑性变形的结晶盐。这使得单个盐晶粒相互融合，形成一个均匀的透明薄片。

施加高压（通常为 8-10 吨）是促使 KBr 粉末“冷流”并形成固体圆片的原因。

这个过程消除了 KBr 颗粒之间的空气，形成了一个包裹样品颗粒的固体基质。这对于防止光散射（否则会掩盖测量结果）至关重要。

样品和 KBr 粉末都必须研磨成非常细小、均匀的粒径（通常小于 200 目）。

如果颗粒太大，它们会散射红外光而不是吸收它，这种现象被称为克里斯琴森效应 (Christiansen effect)。这种散射会在最终的光谱中表现为宽阔、失真的基线，使解释变得困难甚至不可能。

最终光谱的质量完全取决于制备的质量。每一步都是为了减轻潜在的问题。

在开始之前，必须彻底清洁压片模具的所有部件，以去除上次使用留下的任何污染物。

KBr 粉末必须是光谱级且完全干燥的。应将其在约 110°C 的烤箱中加热 2-3 小时，以去除任何吸附的水分，因为水在红外光谱中具有很强的吸收峰。样品本身也应尽可能干燥。

将少量固体样品（按重量计占 0.1% 至 1.0%）添加到干燥的 KBr 粉末中。

然后用玛瑙研钵和研杵进行剧烈研磨，以减小颗粒尺寸，并确保样品均匀地分散在整个 KBr 中。

将研磨后的混合物装入压片模具中。然后将模具放入液压机中，并施加真空以去除任何被困的空气和残留水分。

施加高压使粉末熔合形成透明或半透明的圆片。然后小心地将所得圆片从模具中取出。

在测量样品之前，最好运行一个背景光谱。这可以通过空样品架或理想情况下通过由纯 KBr 制成的“空白”圆片来完成。

这使得仪器的软件能够减去大气中 CO2、水蒸气或 KBr 基质本身可能产生的任何微弱信号，从而分离出样品的真实光谱。

KBr 方法功能强大，但极易受到操作错误的影响。了解这些常见的失败情况是故障排除的关键。

水分是这种技术的主要敌人。水在红外光谱中具有非常强、宽的吸收带，很容易掩盖来自样品的信号。KBr 或样品干燥不充分是光谱质量差的最常见原因。

不透明的圆片是光散射过多的迹象。这几乎总是由以下两个问题之一引起：研磨不足（颗粒太大）或压制过程中真空不足（被困的空气会产生缺陷）。

容易破碎的圆片通常是空气滞留的结果。在压制阶段施加强大、一致的真空对于形成机械稳定的圆片至关重要。压力不足也可能导致圆片强度不够。

如果在干燥步骤中 KBr 加热过快或温度过高，它可能会氧化成溴酸钾 (KBrO3)。这可能导致圆片出现黄色或棕色变色，并在光谱中引入不需要的伪影。

您在 KBr 方法上的成功取决于您的具体分析目标。将您的精力集中在对您的应用最重要的参数上。

掌握 KBr 压片技术需要细致的准备工作，将具有挑战性的固体样品转变为清晰的分析窗口。

关键原理	重要性
红外透明基质	KBr 在压力下变得透明，允许红外光穿过并与样品相互作用。
高压熔合	迫使 KBr 颗粒冷流并熔合，消除导致光散射的气隙。
细小颗粒尺寸	防止光散射（克里斯琴森效应），从而获得清晰、可解释的光谱。
消除水分	关键步骤，以避免可能淹没样品信号的强水吸收带。
