在电子世界中，半导体的定义在于其极端的薄度。 虽然用于构建它们的硅晶圆具有可感知的厚度以确保结构完整性，但半导体的活性、功能层是以纳米为单位测量的——这个尺度比人类头发细数千倍。您看到的最终产品，即芯片，是一个为特定目的设计的小而薄的封装。
半导体的巨大能力并非来自其体积，而是来自其功能层的微观薄度。这种薄度是一种刻意的工程选择，它实现了定义现代计算的速度、效率和密度。
从原材料到功能芯片
要理解半导体的尺寸，我们必须考察它从原始硅晶圆到封装芯片的旅程。这个过程涉及相对“厚”和难以置信的“薄”的组件。
硅晶圆：稳定的基础
半导体器件的生命始于一片硅晶圆的一部分。这是一个高纯度、完全平坦且坚硬的圆盘，作为构建电路的基板或基础。
一个典型的晶圆直径可能为 300 毫米（约 12 英寸），厚度不到 1 毫米。这种厚度对于在复杂制造过程中提供机械稳定性以防止晶圆破裂至关重要。
活性层：奇迹发生的地方
半导体的实际工作是在构建在晶圆顶部的晶体管和电路中完成的。这些是通过沉积和蚀刻一系列由各种材料构成的极其薄的薄膜而产生的。
这些活性层是“薄”这个词都显得不足的地方。它们的尺寸以纳米 (nm) 为单位测量。作为参考，5 纳米的制造工艺指的是芯片上仅约 20 个硅原子宽度的特征。
裸片：切割晶圆
一个晶圆包含数百甚至数千个相同的、独立的电路。晶圆被精确切割，或划片，分成这些独立的矩形单元。每个单元被称为一个裸片 (die)。
单个裸片是一块易碎的微小硅片，每边通常只有几毫米，在其纳米级的层中包含数十亿个晶体管。
封装：保护和连接
裸硅裸片太脆弱，不能直接使用。它被放置在一个保护性的封装中，这通常是我们识别为“芯片”的黑色塑料或陶瓷组件。
该封装有两个关键作用：保护脆弱的裸片免受环境影响，并提供将芯片连接到更大电路板所需的金属引脚或焊盘。封装增加了体积和厚度，但半导体本身仍然是内部的薄裸片。
为什么薄度是最终目标
半导体工程师们正在进行一场持续的竞赛，以使芯片的功能层变得更薄、更小。对薄度的这种痴迷直接关系到性能。
速度和效率
晶体管的速度取决于其开启和关闭的切换速度。在更薄、更小的晶体管中，电子的传播距离要短得多。
这直接转化为更快的开关速度和更低的功耗，类似于短跑比长跑需要更少的时间和能量。
密度和摩尔定律
更薄的层和更小的组件使工程师能够在相同的物理面积内容纳更多的晶体管。这一原则是摩尔定律的核心。
每芯片更多的晶体管意味着更多的处理能力、更多的内存和更多先进的功能，所有这些都包含在相同尺寸的设备中。
理解权衡
追求微观薄度并非没有挑战。性能上的收益伴随着重大的工程和物理权衡。
制造复杂性
制造纳米级的薄层极其困难且昂贵。它需要价值数十亿美元的“晶圆厂”设施，以及人类迄今开发的某些最精确的制造工艺。
散热
虽然单个晶体管的效率更高，但将数十亿个晶体管密集地封装在一个微小空间内会产生巨大的热密度问题。这个“薄”的裸片会产生如此多的热量，以至于它通常需要一个“厚”的冷却解决方案，如散热片或风扇，才能无损运行。
量子泄漏
当绝缘层变得只有几个原子厚时，一种称为隧道效应的量子力学效应就成为一个严重的问题。电子可以“泄漏”穿过这些超薄的屏障，造成功率浪费和计算错误。这是工程师们不断与之抗争的基本物理限制。
为您的目标做出正确的选择
您对半导体厚度的看法完全取决于您的角色以及您需要实现的目标。
- 如果您的主要关注点是硬件设计： 您必须平衡更小、更薄晶体管带来的性能提升与热管理和电源完整性的关键需求。
- 如果您的主要关注点是软件开发： 您可以利用现代“薄”硬件的速度，但要知道性能可能会受到芯片上散热物理限制的制约。
- 如果您的主要关注点是业务或投资： 您应该将追求“薄度”（工艺节点的进步）视为技术进步的主要驱动力，但要认识到其中涉及的巨大资本成本和物理障碍。
理解半导体的能力源于其微观薄度，为现代技术的几乎所有方面提供了基本背景。
摘要表：
| 组件 | 典型厚度 | 目的 |
|---|---|---|
| 硅晶圆 | < 1 毫米 | 提供结构基础 |
| 活性层 | 纳米 (nm) | 功能电路和晶体管 |
| 裸片 (芯片) | 几毫米 (边长) | 单个电路单元 |
| 最终封装 | 不同 (芯片外壳) | 保护和外部连接 |
使用 KINTEK 为您的实验室释放精度
利用薄膜技术的力量是现代半导体创新的核心。在 KINTEK，我们专注于提供高质量的实验室设备和耗材，以支持这些微观层的精确制造和分析。无论您从事材料研究、半导体开发还是电子测试，我们的解决方案都旨在满足您工作的严格要求。
为什么选择 KINTEK？
- 精密工具：从沉积系统到蚀刻设备，我们提供可靠的工具来创建和处理纳米级的薄层。
- 专家支持：我们的团队了解半导体制造的挑战，并随时准备帮助您优化流程。
- 定制解决方案：我们服务于专注于通过尖端薄膜应用推动技术发展的实验室和研发团队。
准备好增强您在半导体研究或生产方面的能力了吗？立即联系我们，讨论 KINTEK 如何支持您的实验室需求并帮助您取得突破性成果。

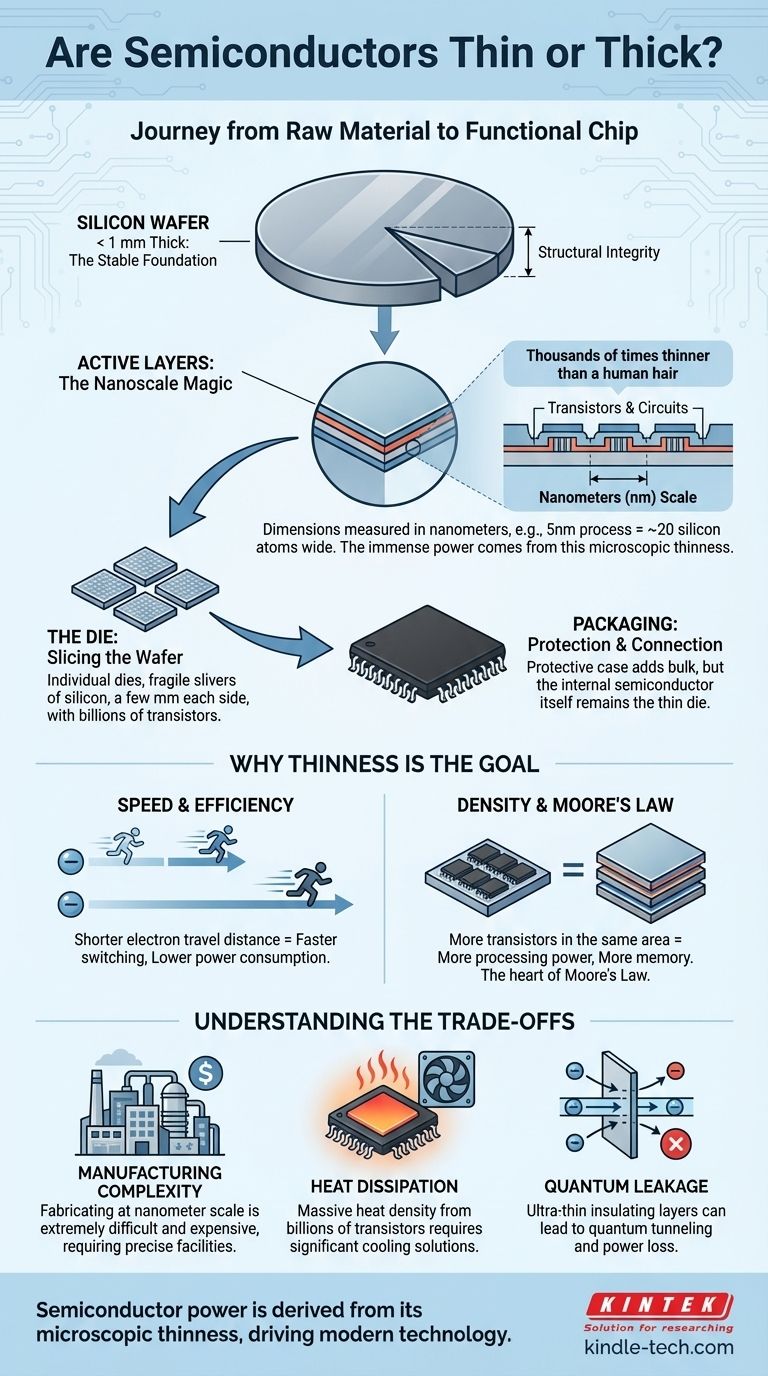

图解指南
