金可以溅射吗？为您的应用解锁卓越的薄膜性能

是的，金不仅可以溅射，而且是高性能薄膜应用的首选材料。 溅射是一种物理气相沉积 (PVD) 技术，其中高纯度金“靶材”在真空中被带电离子轰击。这个过程会喷射出单个金原子，这些原子随后会移动并凝结到组件（“基底”）上，形成极其均匀、耐用且薄的金涂层。

金溅射是一种标准的工业工艺，用于制造高质量的功能性金薄膜。其核心价值在于能够生产不仅具有装饰性，而且在技术应用中具有高度耐用性、耐腐蚀性和精确控制的涂层。

为什么要溅射金？主要优势

选择溅射金是由所得薄膜的独特性能驱动的，这些性能通常优于通过其他涂层方法获得的性能。

卓越的耐用性和耐腐蚀性

溅射金薄膜具有卓越的硬度和耐磨性。它们不易因与皮肤或衣物接触而磨损。

这种耐用性与出色的耐腐蚀和抗氧化性相匹配，确保涂层即使在严苛的环境中也能保持其完整性和外观。

精确控制和均匀性

溅射过程允许对沉积进行精细控制。技术人员可以确保在复杂表面上实现完美均匀的涂层厚度。

这种控制还可以扩展到创建自定义图案，甚至通过在过程中引入其他元素来创建特定色调，例如玫瑰金。

高纯度涂层

溅射依赖于非常纯净的源材料，纯度通常超过99.99%。这确保了最终涂层不含可能损害其性能的杂质，这在电子和科学应用中是一个关键因素。

金溅射的实施方式

虽然概念简单，但执行是一个精确的技术过程，属于物理气相沉积 (PVD) 的范畴。

核心溅射过程

在真空室内部，高纯度金靶材被带电离子轰击，通常来自氩气等惰性气体。这种高能撞击会使金原子从靶材中脱离或“溅射”出来。

这些喷射出的原子随后穿过真空并沉积到基底上，逐个原子地形成薄膜。

直流溅射：常用方法

溅射金最常用的技术是直流 (DC) 溅射。由于金是优良的电导体，因此可以使用简单且经济高效的直流电源来产生轰击靶材所需的等离子体。

替代沉积技术

虽然直流溅射是主要方法，但通过其他PVD工艺也可以获得类似的薄膜结果。这些包括热蒸发（金被加热直到蒸发）和电子束蒸发沉积（使用强大的电子束蒸发金源）。

各行业的常见应用

金溅射不限于单一领域；其独特的性能组合使其在众多高价值行业中至关重要。

电子和半导体

这是最大的应用之一。金的高导电性和耐腐蚀性使其成为涂覆电路板、电触点和其他关键电子元件的理想选择。

科学研究

在扫描电子显微镜 (SEM) 中，非导电样品必须涂覆导电材料才能正确成像。溅射一层微薄的金是制备这些样本的标准程序。

珠宝和装饰性饰面

对于手表和戒指等奢侈品，金溅射提供了耐用且持久的饰面，可抵抗日常使用的氧化和磨损，远优于传统电镀。

光学、能源和医疗

金的特性还被用于专业应用，例如为光学设备创建反射涂层，提高太阳能电池的效率，以及为医疗植入物提供生物相容的惰性涂层。

了解权衡

虽然非常有效，但金溅射涉及实际考虑因素，使其适用于特定的用例。

高材料成本

金是一种贵金属，溅射所需的高纯度靶材是主要的成本驱动因素。该工艺对材料的利用效率很高，但金本身的初始投资很高。

工艺复杂性

溅射不是一个简单的台式工艺。它需要真空室、高压电源和精确控制，这使得设备成为一项可观的资本支出。

适用于薄膜

溅射从根本上设计用于创建薄膜，通常以纳米或微米为单位测量。它不是创建厚块状金层的有效或经济的方法。

为您的目标做出正确选择

决定金溅射是否合适完全取决于所需的结果。

• 如果您的主要重点是功能性电子产品：金溅射为关键部件提供卓越的导电性和耐腐蚀性，其中可靠性至关重要。
• 如果您的主要重点是高端装饰饰面：该工艺为必须承受磨损的奢侈品创造耐用、抗氧化和优质的涂层。
• 如果您的主要重点是科学样品制备：溅射是使非导电样品在电子显微镜下可见和稳定的标准方法。

最终，金溅射是当耐用性和可靠性至关重要时，应用高性能、精密金薄膜的明确方法。

总结表：

方面	主要结论
工艺	在真空中使用高纯度金靶材的物理气相沉积 (PVD)。
主要方法	直流溅射，由于金的高导电性而成为理想选择。
主要优势	卓越的耐用性、耐腐蚀性、精确的厚度控制和高纯度。
常见应用	电子/半导体、科学研究 (SEM)、珠宝、医疗设备。
注意事项	材料成本高，需要专用真空设备，仅适用于薄膜。

准备好将高性能金溅射集成到您的工作流程中了吗？

KINTEK 专注于提供可靠物理气相沉积所需的精密实验室设备和耗材。无论您是开发先进电子产品、准备研究样品，还是创建耐用的装饰饰面，我们的解决方案都能确保您的项目所需的质量和一致性。

立即联系我们的专家，讨论我们如何支持您的特定应用需求。

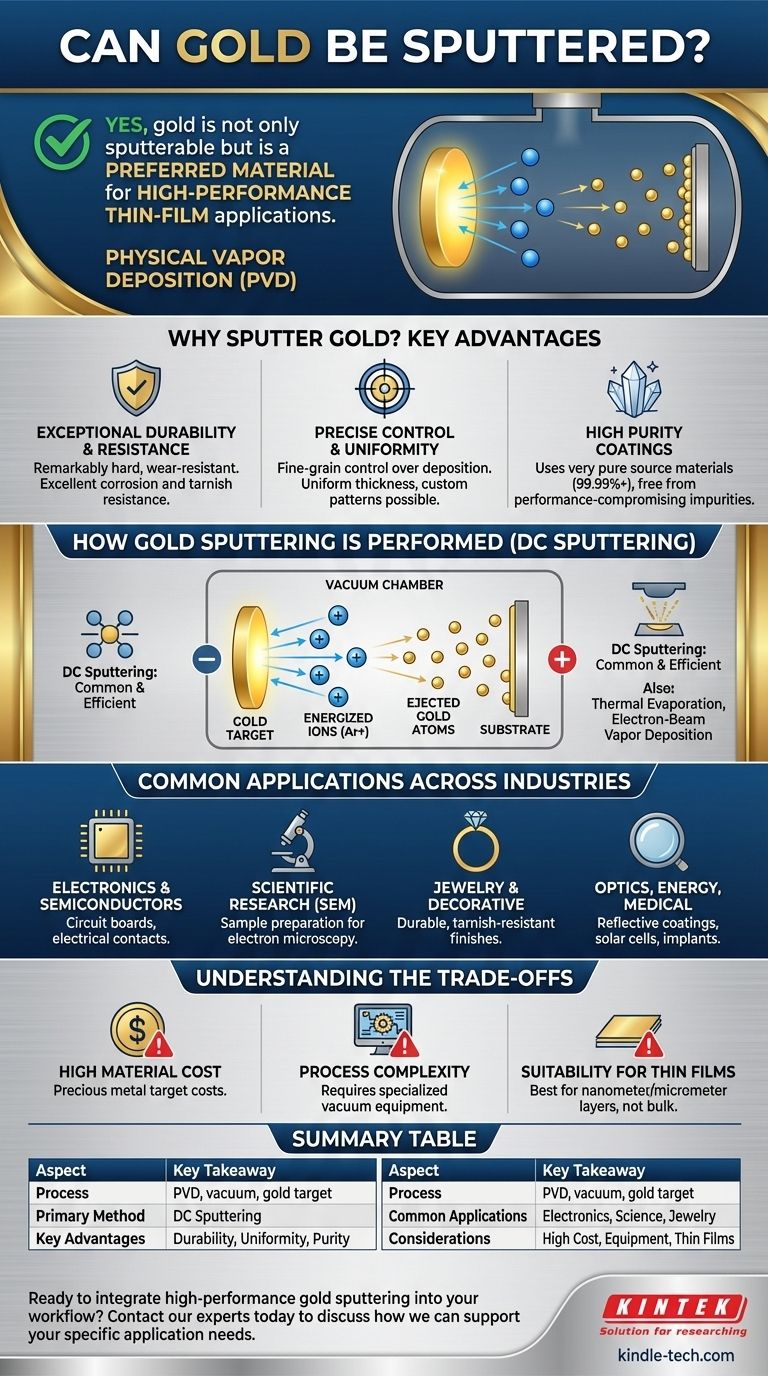

图解指南
