蒸发过程中如何控制薄膜厚度？通过石英晶体监测实现纳米级精度

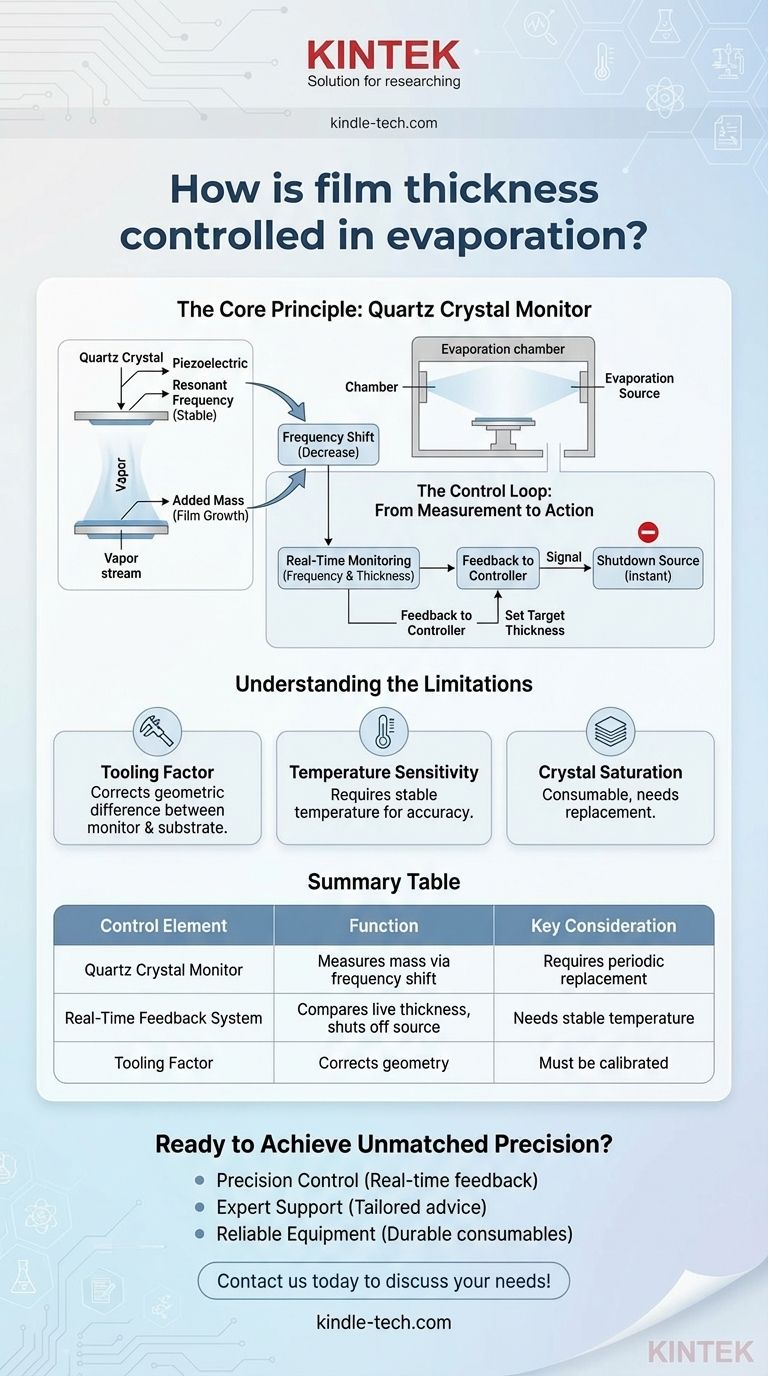

为了控制蒸发过程中的薄膜厚度，需要使用一个实时反馈系统，其核心是一个名为石英晶体监测器的设备。该监测器实时测量薄膜的生长速率，并在达到所需厚度时立即向蒸发源发出关闭信号，从而实现纳米级的精度。

其核心原理非常巧妙：石英晶体以特定频率振动。当蒸发材料覆盖在晶体上时，其质量增加，导致振动频率降低。这种频率变化被精确测量并实时转换为薄膜厚度测量值。

原理：质量如何转化为测量值

这项技术的有效性依赖于石英晶体的独特性能以及质量与频率之间的直接关系。理解这一原理是信任该过程的关键。

石英晶体是压电的，这意味着当施加电压时，它会发生物理变形。通过施加交流电压，可以使晶体以非常稳定和可预测的频率振荡或振动。

每个石英晶体监测器都有一个自然的、稳定的谐振频率。在任何材料沉积开始之前，该频率作为基线——“零点”。

在蒸发过程中，汽化材料流会覆盖腔室内的所有物体，包括石英晶体的表面。这种微小的质量增加使晶体变得更重。

较重的物体比较轻的物体振动得更慢。因此，随着薄膜在晶体上生长，其谐振频率开始以高度可预测的方式降低。

系统持续测量这种频率下降。频率的变化与沉积在晶体表面的材料质量成正比。

通过已知蒸发材料的密度，系统控制器可以立即根据此质量测量值计算薄膜的厚度。

测量本身只是过程的一半。其真正的力量在于如何利用它来主动控制沉积。

这种频率测量不是事后检查。它是实时、每时每刻发生的，提供薄膜厚度及其生长速率的即时读数。

石英晶体监测器的输出直接输入到蒸发系统的主控制器中。用户预设薄膜的目标厚度。

控制器不断将实时厚度测量值与目标厚度进行比较。当它们匹配时，它会发出信号关闭蒸发源（例如电子束或热灯丝），立即停止沉积。

尽管石英晶体监测方法非常精确，但它具有实际考虑因素，必须对其进行管理以获得准确和可重复的结果。

晶体监测器位于与您的实际样品（基板）不同的位置。由于腔室的几何形状，沉积在监测器上的材料量可能与基板上的略有不同。

工装系数是一个校准值，用于校正这种几何差异，确保样品上的厚度正是您真正想要的。

石英的谐振频率也对温度敏感。沉积过程中显著的温度波动可能会导致厚度读数出现误差。保持稳定的工艺温度对于准确性至关重要。

晶体是消耗品。随着多次运行中沉积的材料越来越多，它变得非常重，以至于其振荡可能变得不稳定或完全停止。这被称为晶体失效，必须定期更换晶体以确保可靠运行。

通过理解这些原理，您可以从简单地使用设备转变为智能地控制您的沉积过程，以获得最佳结果。

最终，掌握厚度控制是将物理原理转化为精确且可重复的工程过程。
