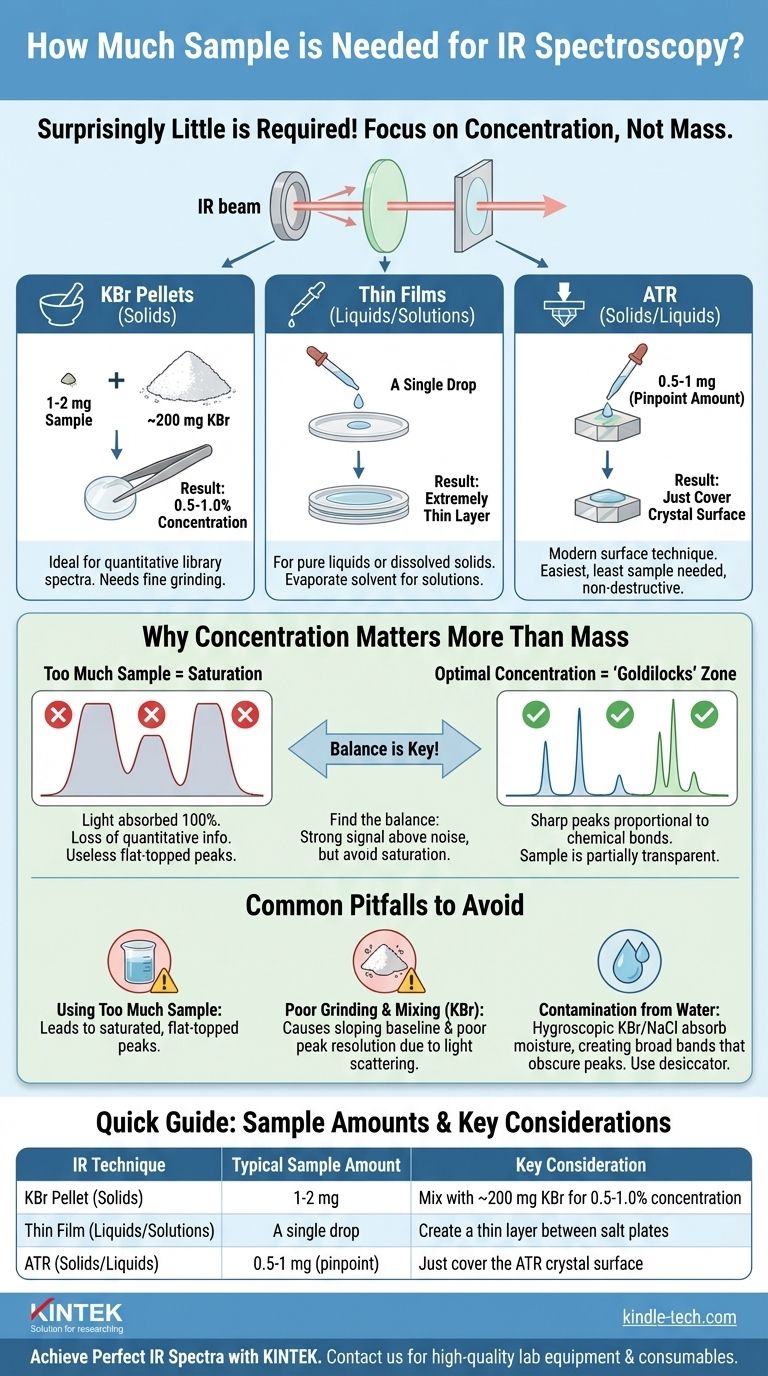

对于红外光谱分析,所需的样品量因样品类型和所需浓度而异。
对于固体样品,一种方法是使用闷烧技术,将样品细碎并与 Nujol 等闷烧剂混合。然后将这种混合物的薄膜涂在盐板上,并安装在红外光束的路径上进行分析。这种技术通常用于傅立叶变换红外光谱(FTIR),通常只需要几毫克的样品。
固体样品的另一种常用方法是制备 KBr 颗粒。在这种方法中,少量样品粉末(通常为 1-2 毫克)与 KBr 粉末混合。然后将混合物研磨成均匀的粉末。大约 200-250 毫克的混合物足以制成厚度约为 2 毫米、直径为 ½ 英寸(12.7 毫米)的颗粒。所需的确切粉末量可能因所需的颗粒大小而异。
颗粒中 KBr 与样品的比例应为 100:1。这可确保大部分颗粒由 KBr 构成,而 KBr 是一种红外透明材料。需要较低浓度的样品,以防止难以获得清晰的颗粒,并避免红外光束被完全吸收或散射。
正确研磨 KBr 混合物以确保获得清晰透明的颗粒非常重要。过度研磨会增加表面积,导致吸湿性增加,从而在某些范围内产生较高的本底。压制颗粒时的单位面积力应在 8,000 至 10,000 psi(55-69 兆帕)之间,以达到所需的厚度和透明度。
总之,在红外光谱分析中,所需的样品量因制备方法和所需浓度而异。一般来说,对于固体样品来说,几毫克的样品量就足够了,可以使用研磨技术或制备比例约为 100:1 的 KBr 颗粒。正确的研磨和压制技术对于获得清晰透明的颗粒以进行准确的光谱分析非常重要。
您正在为红外光谱分析寻找高质量的实验室设备吗?KINTEK 是您的最佳选择!我们的设备可确保样品制备精确,KBr 与样品的比例完美。为准确的傅立叶变换红外分析制作薄而透明的颗粒。请访问我们的网站或立即联系我们,了解我们为您的光谱实验提供的先进解决方案!
