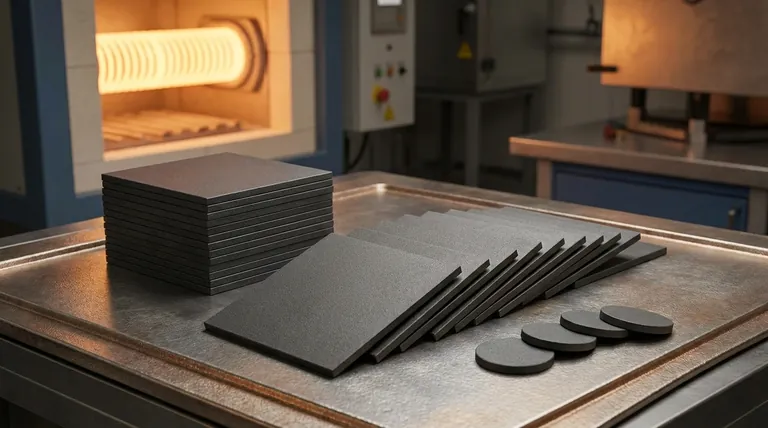

碳化硅有哪些特点？解锁高温、高硬度、化学惰性性能

从本质上讲，碳化硅（SiC）是一种高性能陶瓷化合物，以其卓越的硬度、高温稳定性和化学惰性而闻名。这些特性使其成为极端环境下应用的关键材料，在这些环境中，传统的金属和陶瓷会失效，从工业炉到半导体制造。

理解碳化硅的关键在于认识到它不是单一材料，而是一系列材料。其最终特性在很大程度上取决于其制造工艺，该工艺可根据特定用途（从高纯度电子产品到多孔隔热材料）调整材料。

碳化硅性能的核心支柱

碳化硅的价值源于热学、机械和化学性质的结合，这些性质很少能在单一材料中找到。

极高的耐热性

碳化硅在高温环境中表现出色。它具有极高的耐火度，能够承受超过2000°C的温度而不熔化。

此外，它还具有低热膨胀系数和优异的抗热震性。这意味着它能够承受快速加热和冷却循环而不会开裂，这是炉部件和燃烧喷嘴的关键特性。

其高导热性使其能够有效地散热或传热，非常适合热交换器和高温炉导轨。

卓越的机械强度

碳化硅是一种异常坚硬且刚性的材料。这种固有的强度意味着它能抵抗变形和磨损，使其成为泵部件和机械密封等对物理要求高的应用的理想选择。

虽然它不易变形，但这种硬度也伴随着权衡，这将在下面讨论。

无与伦比的化学惰性

碳化硅表现出卓越的化学稳定性。它对强酸和其他腐蚀性介质具有高度抵抗力。

这种惰性使其适用于其他材料会迅速降解的恶劣化学处理环境。

可调谐的电学特性

碳化硅的电学行为并非固定不变；它由其纯度和晶体结构决定。这种多功能性是其最强大的属性之一。

它可以被设计成电阻器，构成工业炉中高达1500°C运行的坚固加热元件的基础。

或者，高纯度、理论密度碳化硅（通过化学气相沉积，即CVD生产）可作为半导体，为现代LED和高功率电子产品提供衬底。

制造如何定义材料

在不了解其制造方式的情况下，您无法选择正确的碳化硅。制造工艺从根本上改变了材料的密度、纯度以及由此产生的性能。

密度和纯度（CVD vs. 再结晶）

CVD碳化硅具有理论密度和固有纯度，电导率非常低。这使其成为半导体衬底等高科技应用的标配，在这些应用中，纯度和惰性至关重要。

相比之下，再结晶碳化硅具有纯晶相，但含有高孔隙率。这种多孔结构是其卓越抗热震性的关键，使其成为窑具的理想选择。

孔隙率的作用

孔隙率并非总是缺陷；在碳化硅中，它可以是一种设计特征。多孔、再结晶碳化硅中的空隙有助于阻止裂纹扩展，显著提高了其承受快速温度变化的能力。

然而，对于需要完美密封或化学屏障的应用，则需要像CVD碳化硅这样的致密形式。

理解权衡

没有完美的材料。认识到碳化硅的局限性对于成功实施至关重要。

硬度与脆性

碳化硅的主要权衡是其脆性。虽然它非常坚硬，能抵抗划痕和磨损，但在突然、剧烈的冲击下可能会断裂或碎裂。它不像金属那样发生塑性变形。

使用碳化硅的设计必须考虑到这一点，确保部件不会受到意外的冲击载荷。

加热元件中的电阻老化

当用作电阻加热元件时，碳化硅的电阻在其使用寿命内会逐渐增加。这是一种可预测的现象，称为老化。

这需要一个控制系统，例如带多个抽头的自耦变压器，以随着时间的推移增加电压，以保持恒定的功率输出和温度。这是炉设计和维护的关键考虑因素。

为您的应用做出正确选择

选择正确类型的碳化硅完全取决于您的主要工程目标。

• 如果您的主要关注点是极端温度和热震：选择多孔、再结晶碳化硅，用于窑具、热交换器或燃烧喷嘴等应用。
• 如果您的主要关注点是电子性能和纯度：您需要致密、高纯度的CVD碳化硅，用于半导体衬底或化学惰性工艺部件。
• 如果您的主要关注点是可靠的加热元件：选择碳化硅棒，但确保您的设计包含一个控制系统，以补偿元件寿命期间的电阻老化。
• 如果您的主要关注点是耐化学腐蚀和耐磨损：碳化硅是泵部件或密封件的绝佳选择，但您的机械设计必须保护部件免受冲击，以减轻其脆性。

最终，碳化硅为传统材料无法生存的应用提供了无与伦比的解决方案。

总结表：

特性	主要特点	主要应用
热学	耐受>2000°C，低热膨胀，高抗热震性	窑具、热交换器、炉部件
机械	极高的硬度和耐磨性，但脆性	机械密封、泵部件
化学	对强酸和腐蚀性介质具有高抵抗力	化学处理设备
电学	可从电阻器（加热元件）调谐到半导体（电子产品）	加热元件、LED/半导体衬底
