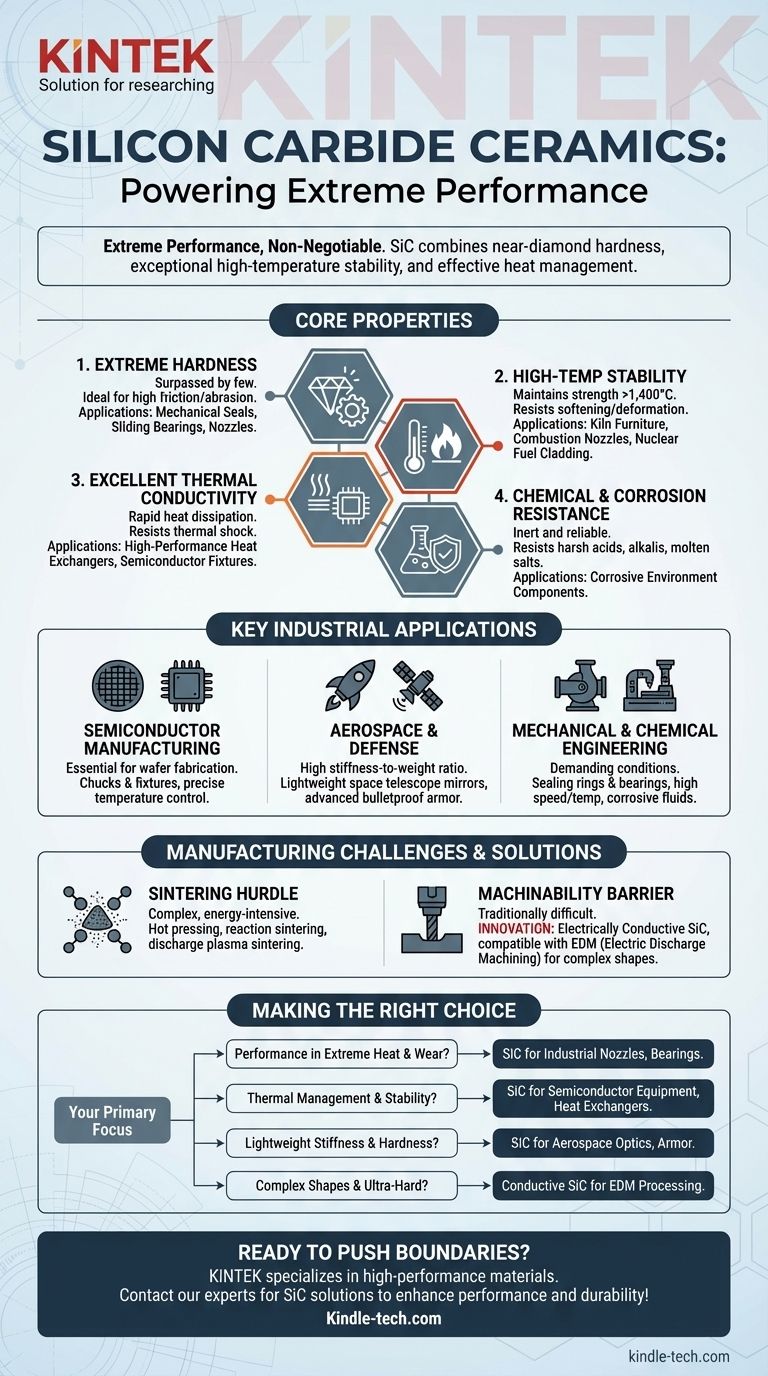

碳化硅陶瓷具有高硬度、低密度、优异的耐化学性和热稳定性等优异特性,是一种用途广泛的材料,可广泛应用于各行各业。这些特性使其适用于其他材料可能失效的恶劣环境。碳化硅陶瓷可用于冶金、化工、电气和半导体等行业,以及陶瓷烧制和玻璃生产等高温应用领域。碳化硅陶瓷还可用于腐蚀性环境,如火力发电厂的脱硫喷嘴,以及复杂加工过程中的导电陶瓷。它们的独特特性使其能够在先进技术和工业流程中发挥关键作用。
要点说明:

-
高温应用:
- 碳化硅陶瓷因其耐高温的能力而广泛应用于高温环境。例如,它们被用作陶瓷烧制、浮法玻璃生产和有色金属熔化等应用中的加热元件,温度最高可达 1625°C。
- 在高端日用陶瓷、高压电瓷和玻璃制造等行业,它们还被用作高温窑具材料。这在隧道窑和梭式窑中尤为重要,因为这些窑炉的材料必须长时间暴露在高温下。
-
恶劣环境下的耐腐蚀性:
- 在火力发电厂和大型锅炉等腐蚀性环境中,碳化硅可用于制造脱硫喷嘴。碳化硅具有出色的化学和物理稳定性,可确保其在高腐蚀性气体和液体环境中经久耐用。
- 这一特性也使其成为化工行业的理想材料,因为化工行业的材料必须能抵抗侵蚀性物质的降解。
-
半导体工业应用:
- 碳化硅在半导体工业中起着至关重要的作用。由于碳化硅硬度高、磨损小,且热膨胀系数与硅片相似,因此被用于硅片生产的磨盘和夹具。
- 作为第三代宽带隙半导体材料,碳化硅具有带隙大、热导率高和电子饱和迁移率高等优点。这些特性使其适用于先进的半导体器件。
-
用于机械加工的导电陶瓷:
- 碳化硅陶瓷可以设计成具有可控电阻率,使其适用于电火花加工(EDM)。通过将电阻率降至 100Ω-cm 以下,这些陶瓷可以快速、准确地加工复杂的表面。
- 这种能力对于制造大型或形状复杂的部件尤为有利,因为这些部件对精度和效率要求极高。
-
陶瓷工业应用:
- 在陶瓷工业中,碳化硅可用于接收囊和消声器等部件,这些部件对技术陶瓷和瓷器的烧结至关重要。碳化硅的热稳定性和耐磨性使其成为这些应用的理想材料。
-
材料生产的多样性:
- 碳化硅是通过化学气相沉积(CVD)工艺生产的,这种工艺用途广泛,可以制造粉末、涂层、纤维和整体材料。半导体工业也使用这种方法制造干式半导体器件和暴露材料,如非晶态二氧化硅、硅锗和钨。
-
广泛的工业用途:
- 除上述特定行业外,碳化硅陶瓷还可用于冶金工艺、电气应用和合成金刚石。碳化硅陶瓷独特的性能组合使其在先进的工业和技术应用中不可或缺。
总而言之 碳化硅陶瓷 是一种用途广泛的材料,因其卓越的性能而被广泛应用于众多行业。它能够耐高温、抗腐蚀并在苛刻的环境中发挥作用,因此成为现代工业流程和先进技术的重要组成部分。
汇总表:
行业 | 应用 |
---|---|
高温 | 加热元件、窑具、陶瓷烧制、玻璃生产 |
耐腐蚀 | 脱硫喷嘴、化学工业部件 |
半导体 | 研磨盘、夹具、先进半导体设备 |
导电陶瓷 | 复杂部件的放电加工 (EDM) |
陶瓷工业 | 用于烧结技术陶瓷的接收囊和消声器 |
材料生产 | CVD 加工粉末、涂层、纤维和整体材料 |
冶金/电气 | 合成金刚石、电气应用 |
