什么是电子束焊接 (EBW)?高性能材料的精密焊接

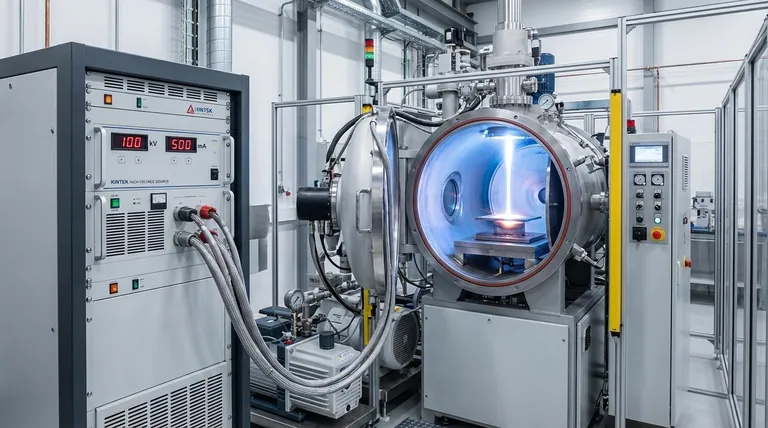

电子束焊接(EBW)是一种高精度焊接工艺,使用聚焦的高速电子束连接材料。电子束焊接的电子束源是一个专门的电子枪,它使用高压直流电源产生电子并加速电子。然后利用磁场将电子束聚焦并引导到工件上。这一过程在真空环境中进行,以防止电子散射和污染。电子束的能量传递到工件上,导致材料局部熔化和融合。电子束波焊接对厚材料和高熔点材料的焊接尤为有效,可提供深度穿透和最小的热影响区。

要点说明:

什么是电子束焊接 (EBW)?高性能材料的精密焊接
  1. 电子枪作为光源:

    • EBW 中的电子束由电子枪产生,电子枪是系统的核心部件。
    • 电子枪通常由阴极(电子发射器)、阳极和聚焦系统组成。
    • 高压直流电源将阴极发射的电子加速射向阳极,形成高能电子束。
  2. 高压电源:

    • 根据焊接材料的厚度,EBW 使用的电源通常在 5 千伏至 150 千伏的范围内工作。
    • 对于较薄的材料,较低的电压(5 千伏至 30 千伏)就足够了,而较厚的材料则需要较高的电压(70 千伏至 150 千伏)才能实现深度穿透。
  3. 真空环境:

    • 电子束焊接是在真空室中进行的,以防止空气分子对电子的散射,并最大限度地减少对焊缝的污染。
    • 真空还能提高电子束到工件的能量传递效率。
  4. 磁聚焦和偏转:

    • 磁场用于将电子束聚焦到工件上一个精确的高强度点上。
    • 偏转线圈可用于控制电子束的移动,从而实现复杂的焊接模式和自动化。
  5. 能量传递和材料熔合:

    • 电子的动能在撞击工件时转化为热能,导致局部熔化和熔合。
    • 该工艺可产生深而窄的焊缝,热影响区最小,是高精度应用的理想选择。
  6. 应用和优势:

    • EBW 广泛应用于航空航天、汽车和医疗设备制造等行业。
    • 它能够焊接厚材料和高熔点材料,而且精度高、变形小,因此成为关键应用的首选。
  7. 与其他电子束工艺的比较:

    • 电子束蒸发或沉积是利用电子束加热和蒸发材料以进行涂层,而电子束烧结则不同,它侧重于熔化和熔合材料以进行连接。
    • 这些工艺的电子束产生和聚焦原理相似,但最终目标和应用却大相径庭。

通过了解这些关键点,电子束焊接设备或耗材的购买者可以就其特定应用所需的规格和功能做出明智的决定。

汇总表:

主要方面 详细信息
电子枪 使用高压直流电源产生和加速电子。
高压电源 根据材料厚度,工作电压在 5 kV 至 150 kV 之间。
真空环境 防止电子散射和污染,增强能量传递。
磁聚焦 将电子束聚焦到精确的点上,实现精确焊接。
能量传递 将电子动能转化为热能,熔化和融合材料。
应用领域 航空航天、汽车和医疗设备制造。
优势 穿透力强,热影响区最小,精度高。
