最简单的说，薄膜是厚度从单个原子层（小于一纳米）到几微米不等的材料层。最常用的测量单位是纳米（nm），但数值也经常以埃（Å）或微米（µm）表示。
关键要点是，薄膜的厚度不仅仅是一个尺寸；它是定义其功能的首要特性。在这个微观尺度上，厚度直接控制着材料的光学、电学和机械行为。
定义“薄膜”的尺度
理解“薄膜”这个术语需要掌握所涉及的极小尺度。这不像涂一层油漆；它是一个通常肉眼看不见的精密工程层。
从原子到微米
薄膜可以薄到只有一个单层，即紧密堆积的单个原子层。这是薄膜能达到的绝对最薄厚度。
上限通常被认为是几微米（也称为密耳）。作为参考，一根人类头发的厚度约为 50 到 70 微米，这使得大多数薄膜要薄几十甚至几百倍。
常用测量单位
在讨论薄膜厚度时，您会遇到三个主要单位：
- 微米 (µm)：米的百万分之一。
- 纳米 (nm)：米的十亿分之一（1,000 nm = 1 µm）。
- 埃 (Å)：米的千亿分之一（10 Å = 1 nm）。
光学和半导体领域的大多数讨论都发生在纳米尺度上。
为什么厚度是关键特性
对于薄膜来说，厚度是最重要的设计参数。制造这种薄膜的全部目的就是利用仅在这些特定尺寸下才出现的独特性能。
厚度如何决定功能
材料在纳米尺度下的行为会发生变化。薄膜的厚度被精确控制以实现特定的结果，例如操纵光线以在眼镜上形成抗反射涂层，或控制微芯片中的电子流动。
光学测量原理
厚度通常是通过分析光来测量的。一束光被引导到薄膜上，它会从薄膜的顶表面和底表面反射回来。
这两束反射光波相互干涉。通过分析产生的干涉图样（光波谱中的峰谷），工程师可以极其精确地计算出薄膜的厚度。
材料类型的作用
这种测量过程完全依赖于薄膜的折射率，这是一个描述光如何穿过该特定材料的特性。因此，如果不了解薄膜的材料，就无法测量其厚度。
应避免的常见误区
虽然这个概念看似简单，但实际应用中有重要的细微差别，理解这些至关重要。
“薄”是一个相对术语
对于“薄膜”与“涂层”或“层”的定义，没有普遍的标准。该术语的含义始终由特定的应用和目标功能特性来界定。
均匀性与厚度同等重要
单一的厚度值是一个理想状态。在实践中，一个关键的挑战是均匀性——确保薄膜在整个表面上具有完全相同的厚度。不均匀的薄膜将无法正确执行其预期功能。
为您的目标做出正确的选择
“正确”的厚度完全取决于预期的应用。
- 如果您的主要重点是光学（例如，镜片、太阳能电池板）：厚度被设计为光波长的分数，以控制反射、吸收或透射。
- 如果您的主要重点是半导体（例如，微芯片）：厚度在原子级别上得到控制，以形成构成晶体管的绝缘层和导电层。
- 如果您的主要重点是保护涂层（例如，工具、医疗设备）：厚度是在提供耐用性与不改变底层部件的尺寸或功能之间取得平衡。
最终，薄膜的厚度应被视为一种有意的设计选择，它能释放出材料所需的特性。
摘要表：
| 厚度尺度 | 单位 | 等效值 | 常见应用 |
|---|---|---|---|
| 原子/单层 | 埃 (Å) | ~1-10 Å | 半导体晶体管，先进材料 |
| 纳米尺度 | 纳米 (nm) | 1 nm - 1000 nm | 抗反射涂层，微芯片层，光学 |
| 微米尺度 | 微米 (µm) | 1 µm - 几 µm | 保护涂层，一些光学滤光片 |
需要为您的项目指定或表征薄膜吗？
您薄膜的精确厚度不仅仅是一个数字——它是其性能的基础。无论您是开发光学涂层、半导体器件还是保护层，实现正确且均匀的厚度都至关重要。
KINTEK 专注于精确薄膜沉积和分析所需的设备和耗材。 我们的解决方案帮助实验室的研究人员和工程师控制这一关键参数，以确保他们的材料按设计运行。
请立即联系我们的专家，讨论您的具体应用。我们可以帮助您选择正确的工具，以实现您的项目成功所需的精确薄膜厚度。

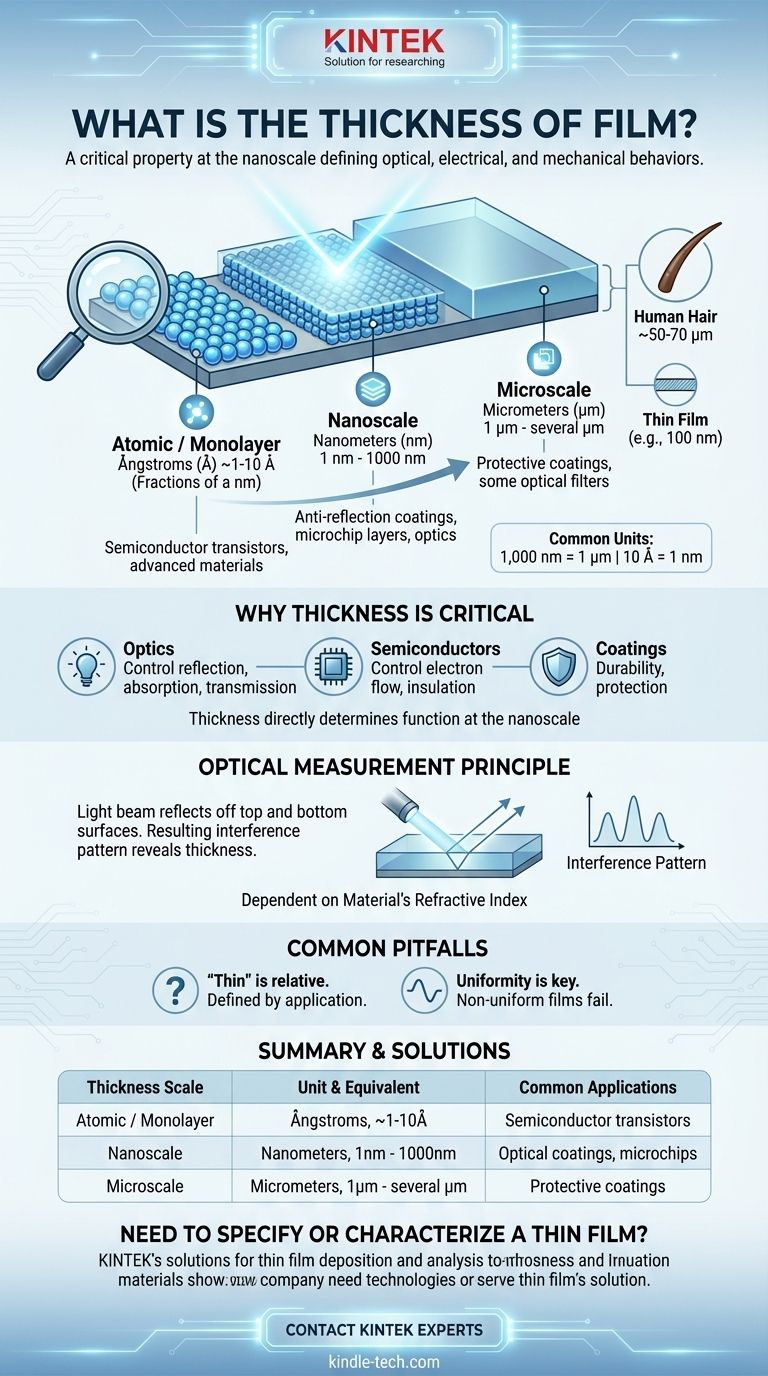

图解指南
