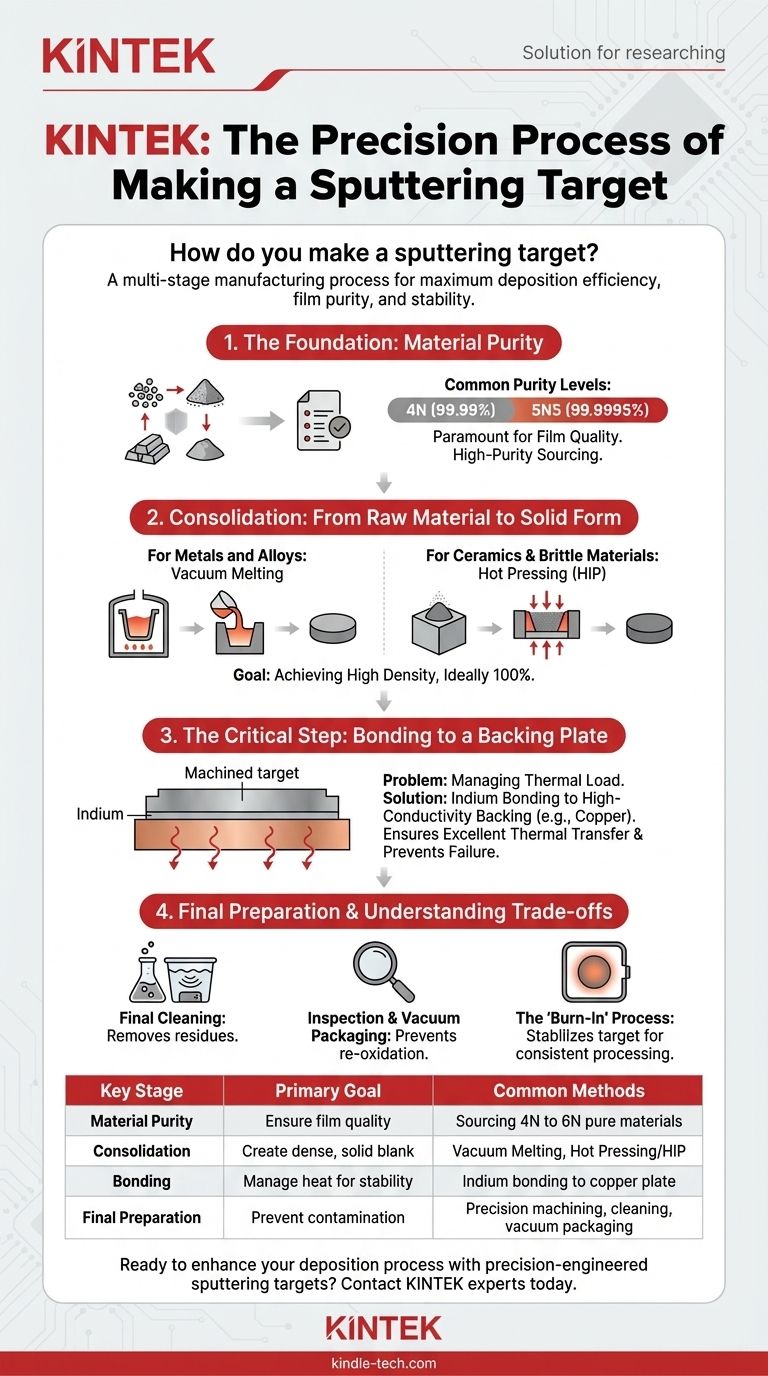

制造溅射靶材的过程涉及多个步骤，包括选择材料、制造方法和精加工工艺，以确保靶材符合特定的质量和性能标准。以下是详细分解：

1. 选择材料:制作溅射靶材的第一步是选择合适的材料。这通常是一种金属元素或合金，尽管陶瓷材料也可用于特定应用。材料的选择取决于要沉积的薄膜所需的特性，如导电性、反射性和硬度。

2. 制造工艺:溅射靶材的制造工艺可根据材料的特性和预期应用而有所不同。常见的方法包括

   • 真空熔炼和铸造:这种工艺包括在真空中熔化原材料以防止污染，然后将其浇铸成所需形状。
   • 热压和冷压烧结法:这些方法包括在高温或低温下压制粉末材料，然后进行烧结，将颗粒粘合在一起。
   • 特殊压制烧结工艺:这是为特定材料量身定制的工艺，这些材料需要独特的条件才能达到最佳的致密化和粘合效果。

3. 成型和整形:材料加工完成后，将其成型为所需的形状和尺寸。常见的形状包括圆形、矩形、正方形和三角形设计。成型过程可能包括切割、打磨和抛光，以达到所需的尺寸和表面光洁度。

4. 精加工工艺:为确保目标具有所需的表面条件，通常会采用额外的清洁和蚀刻工艺。这些步骤有助于去除杂质，使粗糙度小于 500 埃，这对溅射工艺的效率和质量至关重要。

5. 质量控制和分析:每个生产批次都经过严格的分析过程，以验证材料的纯度和一致性。每次装运都会提供一份分析证书，确保靶材符合最高质量标准。

6. 组装（如有必要）:对于较大或较复杂的靶材，可使用对接或斜角接头将单个片段连接在一起。这一组装过程对于保持靶材的完整性和性能至关重要。

按照这些步骤制造的溅射靶材符合严格的标准，可确保在半导体和计算机芯片等应用中有效沉积具有所需性能的薄膜。
