为什么PECVD通常使用射频(RF)功率输入?为了精确的低温薄膜沉积


从根本上讲,等离子体增强化学气相沉积(PECVD)使用射频(RF)电源来产生等离子体。这种等离子体在远低于传统热CVD的温度下使反应气体活化,从而可以在无法承受高温的基板上沉积高质量的薄膜。射频功率是驱动整个低温沉积过程的引擎。

射频功率在PECVD中的基本功能是在不产生极端热量的情况下,将反应气体分解成化学活性物质(自由基)。通过精确控制射频功率和频率,工程师可以精确地操纵离子轰击和自由基浓度,从而决定最终薄膜的特性,例如密度、应力和沉积速率。

射频的基本作用:产生等离子体

PECVD相对于其他方法的主要优势在于其能够在低温(通常为200-400°C)下运行。这完全是通过使用射频能量来产生等离子体而实现的。

在不加热的情况下产生活性物质

在PECVD腔室中,射频电场施加在反应气体上。这个电场不会加热整个腔室;相反,它会使气体中的自由电子获得能量。

这些高能电子与中性气体分子碰撞。碰撞的能量足以打破化学键并“裂解”气体分子,从而产生高活性的自由基和离子。

这些自由基是薄膜的组成部分。由于它们具有很高的化学活性,因此它们很容易在基板表面形成稳定的薄膜,而无需高热能。

电容耦合如何工作

施加这种能量的最常用方法是通过电容耦合等离子体(CCP)系统。

反应气体在两个平行电极之间流动。一个电极(通常是基板支架)接地,而另一个电极(引入气体的“淋浴头”)连接到射频电源。

射频功率在电极之间产生一个振荡电场,从而点燃并维持等离子体。

为什么PECVD通常使用射频(RF)功率输入?为了精确的低温薄膜沉积

控制过程:射频参数的影响

PECVD的真正强大之处在于通过调整射频源所提供的精细控制。两个主要控制杆是功率频率,它们对过程有不同的影响。

射频功率的影响

增加射频功率直接增加等离子体密度和自由基浓度。

这通常会导致更高的沉积速率,因为有更多的成膜自由基可沉积在基板上。然而,这种效应是有限的。一旦反应气体完全分解,增加更多的功率将不会进一步提高速率。

更高的功率还会增加撞击基板的离子的轰击能量,这可以使生长的薄膜致密化并提高其质量和密度。

射频频率的关键作用

射频源的频率是一个更微妙但至关重要的参数。系统通常结合使用高频和低频来实现特定的薄膜特性。

高频(HF),通常是工业标准13.56 MHz,非常适合产生致密、稳定的等离子体。在这个频率下,重离子无法响应快速变化的电场,因此它们对轰击基板的贡献较小。因此,高频功率主要用于产生沉积所需的活性自由基。

低频(LF),通常低于500 kHz,具有不同的效果。电场振荡得足够慢,使得较重的离子可以响应并加速向基板移动。这会导致显著的高能离子轰击,用于改变薄膜特性,如压应力,并增加薄膜密度。

理解权衡

操纵射频参数总是涉及平衡相互竞争的因素。理解这些权衡是过程优化的关键。

薄膜密度与基板损伤

增加离子轰击——无论是通过增加低频功率还是增加总功率——都会产生更致密、更紧凑的薄膜。

权衡是潜在的基板损伤。高能离子轰击可能会物理损坏敏感基板或在薄膜本身中引入缺陷。

沉积速率与薄膜质量

虽然更高的功率会增加沉积速率,但过高的功率可能导致气相反应,产生导致薄膜多尘、质量差的颗粒。

总会有一个最佳功率窗口,可以在实际的沉积速率和所需的薄膜质量之间取得平衡。

均匀性考量

更高的频率(如13.56 MHz)通常会在整个基板上产生更均匀的等离子体

在较低频率下,电场在电极边缘附近可能较弱,导致晶圆边缘的沉积速率较低,并导致薄膜厚度不均匀。

将其应用于您的沉积目标

您的射频参数选择应由您薄膜所需的最终结果决定。

  • 如果您的主要重点是高沉积速率: 增加主射频功率,但要保持在薄膜质量下降或速率饱和的阈值以下。
  • 如果您的主要重点是高薄膜密度或应力控制: 使用双频系统,施加低频功率以独立控制离子轰击能量并致密薄膜。
  • 如果您的主要重点是保护敏感基板: 主要依靠高频功率来产生等离子体,同时最小化或消除低频功率以减少破坏性离子轰击。
  • 如果您的主要重点是大面积薄膜均匀性: 优先使用高频源(13.56 MHz或更高)以确保等离子体分布更均匀。

最终,射频电源是PECVD系统中调节沉积薄膜特性的核心控制旋钮。

总结表:

射频参数 对PECVD过程的主要影响 关键结果
高功率 增加等离子体密度和自由基浓度 更高的沉积速率,更致密的薄膜
低频(<500 kHz) 增加离子轰击能量 控制薄膜应力,增加密度
高频(13.56 MHz) 产生稳定、均匀的等离子体 保护敏感基板,提高均匀性
双频 独立控制自由基和离子 精确调整薄膜特性

准备好优化您的PECVD工艺了吗?

了解射频功率只是第一步。KINTEK专注于实验室设备和耗材,提供您所需的专业知识和可靠的PECVD解决方案,以实现适用于您特定应用的完美薄膜——无论您是处理敏感基板还是需要精确控制密度和应力。

立即联系我们的专家,讨论我们如何帮助您提高沉积结果并加速您的研究或生产。

图解指南

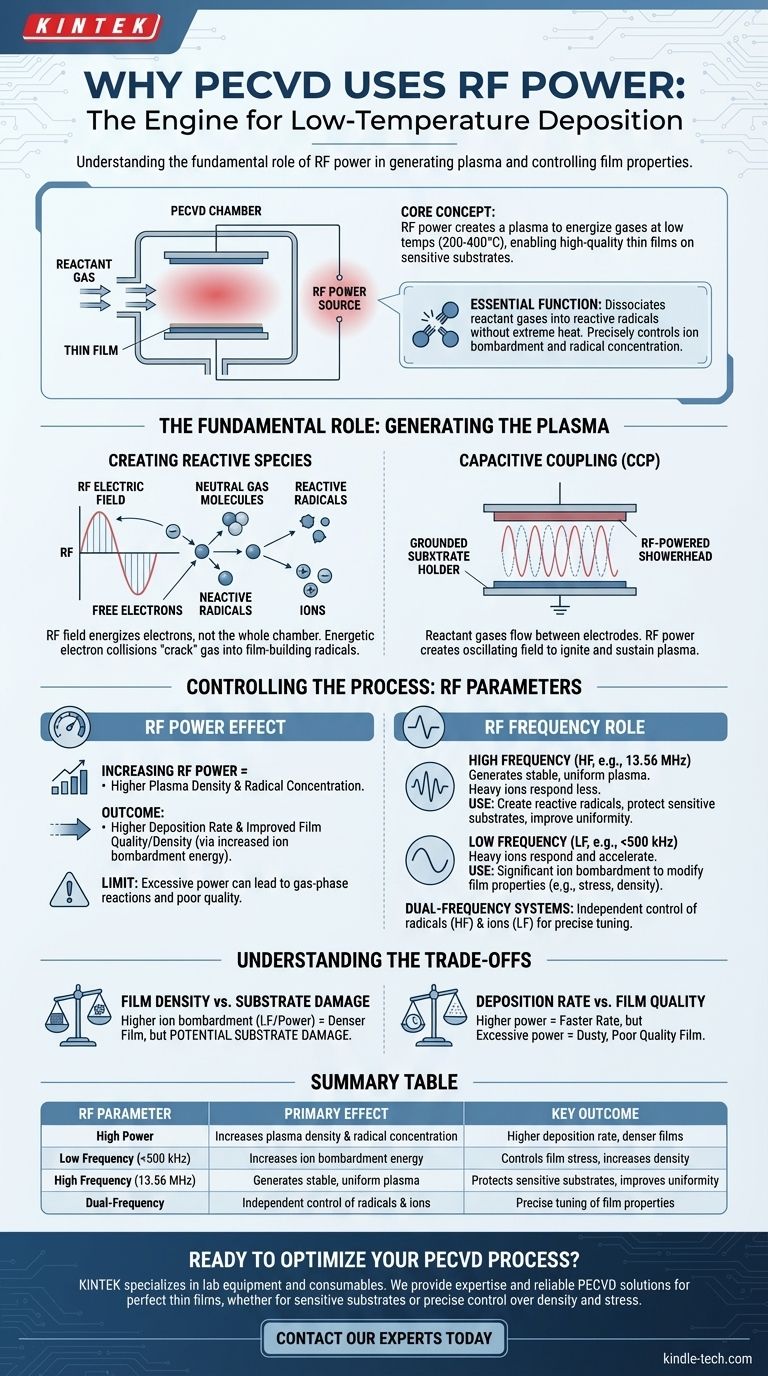

为什么PECVD通常使用射频(RF)功率输入?为了精确的低温薄膜沉积 图解指南
