烧结是材料科学中的一项重要工艺,它是将粉末状材料加热到熔点以下,使颗粒粘结在一起,从而达到致密化和改善材料性能的目的。烧结最重要的影响之一是对晶粒大小的影响,而晶粒大小在决定最终产品的机械、热和电气性能方面起着至关重要的作用。在烧结过程中,受温度、时间和压力等因素的影响,晶粒会随着颗粒的结合和致密化而长大。这种晶粒增长可以增强材料的强度、耐久性和导电性,但过度的晶粒增长可能会导致不理想的性能。了解烧结如何影响晶粒大小,对于优化从工业部件到先进陶瓷等各种应用中的材料性能至关重要。
要点详解:

-
什么是烧结?
- 烧结是一种在不熔化粉末材料的情况下,通过加热和加压将粉末材料结合在一起的工艺。
- 它用于制造致密的内聚结构,具有更好的机械、热和电气性能。
- 常见应用包括制造轴承、珠宝、热管和霰弹枪壳。
-

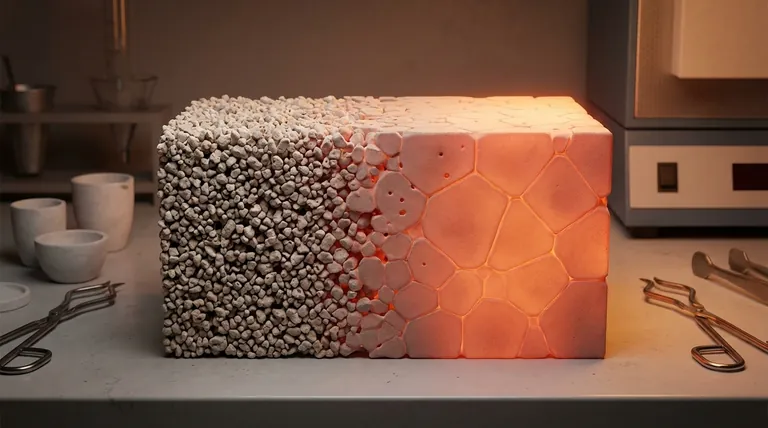

烧结如何影响晶粒尺寸
- 晶粒生长机制:烧结:在烧结过程中,颗粒结合并致密化,导致晶粒长大。这是因为原子在晶粒边界扩散,导致较小的晶粒合并成较大的晶粒。
- 温度和时间:较高的烧结温度和较长的烧结时间通常会促进晶粒长大。然而,晶粒过度生长会导致材料强度降低。
- 压力和密度:在烧结过程中施加压力可提高致密性并控制晶粒大小,从而获得更均匀的微观结构。
-
晶粒大小对材料性能的影响
- 强度和耐久性:由于霍尔-佩奇(Hall-Petch)关系(即较小的晶粒会阻碍位错运动),较小的晶粒尺寸通常会导致较高的强度和硬度。
- 导热性和导电性:较大的晶粒可减少晶界的数量,从而提高导电性,晶界是电子和热流的障碍。
- 孔隙率和耐腐蚀性:烧结可减少表面孔隙率,从而提高耐腐蚀性和抗拉强度。然而,晶粒过度生长会导致晶界孔隙率增加。
-
在烧结过程中控制晶粒大小
- 优化温度和时间:要获得理想的晶粒大小和材料特性,必须仔细控制烧结温度和持续时间。
- 添加剂的使用:某些添加剂可抑制晶粒生长,使晶粒结构更细,机械性能更好。
- 压力辅助烧结:热压或火花等离子烧结(SPS)等技术可用于控制晶粒大小和获得高密度材料。
-
晶粒尺寸优化中的权衡取舍
- 较小的晶粒可以提高强度和硬度,但可能会降低导热性和导电性。
- 较大的晶粒可以提高导电性,但可能会影响机械性能。
- 最佳晶粒尺寸取决于具体应用和所需的材料性能。
-
应用和影响
- 在陶瓷领域,烧结用于获得高密度、细粒度的结构,以满足对强度和耐久性的应用要求。
- 在金属中,烧结用于生产孔隙率和晶粒大小受控的部件,如轴承和过滤器。
- 微波烧结等先进的烧结技术可精确控制晶粒大小和微观结构。
通过了解烧结对晶粒大小的影响,制造商可以对工艺进行定制,以实现特定应用所需的材料特性。这些知识对于优化性能和确保各行业烧结部件的可靠性至关重要。
汇总表:
方面 | 烧结对晶粒尺寸的影响 |
---|---|
晶粒生长机制 | 颗粒结合并致密化,原子在晶界间扩散,导致晶粒长大。 |
温度和时间 | 较高的温度和较长的时间会促进晶粒生长;过度生长会降低强度。 |
压力和密度 | 施加压力可提高致密性并控制晶粒大小,从而获得均匀的微观结构。 |
强度和耐久性 | 由于霍尔-佩奇(Hall-Petch)关系,晶粒越小,强度和硬度越高。 |
导电性 | 较大的晶粒可减少晶界障碍,从而提高导热性和导电性。 |
孔隙率和腐蚀 | 烧结可减少孔隙率,提高耐腐蚀性,但晶粒过度生长可能会增加孔隙率。 |
控制方法 | 优化温度、时间、添加剂和压力辅助技术,以获得所需的晶粒尺寸。 |
应用 | 用于陶瓷、金属和先进材料,以提高强度、导电性和耐用性。 |
