从根本上讲，石墨烯是一种二维（2D）材料。 虽然任何物理薄片都存在于三维空间中，但其被归类为“2D”指的是其在原子层面的结构。石墨烯是碳原子以蜂窝状晶格排列而成的单层平面结构，使其成为有史以来最薄的材料。
“二维材料”一词描述的是厚度仅为单个原子或分子层的物质。这种对平面的极端限制赋予了石墨烯等材料非凡的电子和机械性能，这些性能与其三维块体对应物有着根本性的不同。
“二维材料”的定义是什么？
二维和三维之间的区别不在于我们如何在世界中感知一个物体，而在于它在量子尺度上的行为。
原子尺度的视角
真正的二维材料由单层原子构成。对于石墨烯来说，这就是相互键合的碳原子层。

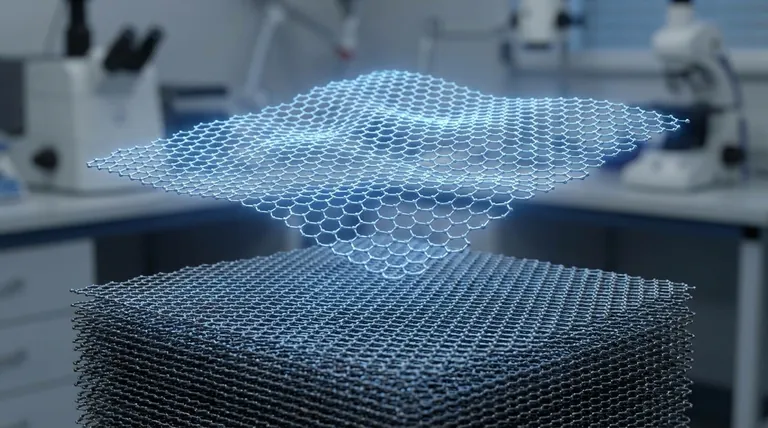

它的三维等价物是石墨——铅笔中发现的材料——它只是数百万层石墨烯相互堆叠而成。
电子限制的关键作用
这种结构最重要的后果是电子限制。在二维材料中，电子可以在平面上自由移动（在X和Y方向），但它们在第三个维度（Z）上的运动受到严格限制。
这种限制不仅仅是一个几何上的奇特现象；它极大地改变了材料的物理特性，从而实现了超高的导电性和机械强度等特性。
二维分类的重要性
将石墨烯理解为二维材料是掌握其为何能在科学和工程领域引起如此巨大轰动的原因的关键。
一类新材料
石墨烯是第一个被分离出来的真正的二维材料，证明了此类结构可以稳定存在。它的发现为整个二维材料家族打开了大门。
正如研究指出的那样，像氮化硼（绝缘体）和过渡金属硫化物（TMDs）这样的材料提供了石墨烯所不具备的广泛特性，例如可调谐的带隙。
“原子乐高”概念
只有当这些不同的二维材料组合在一起时，真正的潜力才能实现。科学家可以将不同的层相互堆叠，创造出完全新型的人造材料，称为异质结构。
这种“原子乐高”方法允许工程师设计出具有精确定制的电子或光学特性的材料，以满足特定目的。
理解现实世界的细微差别
尽管理论上是完美的，但现实世界中的石墨烯薄片存在必须承认的复杂性。
理想与实际石墨烯
完美的石墨烯薄片是完全平坦的。然而，通过化学气相沉积（CVD）等方法生产的大面积薄片从未完全平坦。
它们包含皱纹、波纹和缺陷。这些特征增加了微小但可测量的“第三维度”特性，可能会影响材料的整体性能，并且在器件工程中必须加以考虑。
合成的挑战
二维材料的固有特性使其极其脆弱。在不产生缺陷的情况下生产大尺寸、高质量的单层薄片仍然是一个重大的制造挑战，该领域目前正积极致力于解决。
如何看待石墨烯的维度性
您对石墨烯维度性的看法取决于您的目标。
- 如果您的主要关注点是基础物理学： 将石墨烯视为纯粹的二维系统，以理解其独特的电子行为。
- 如果您的主要关注点是器件工程： 承认其二维原子特性，但在制造过程中也要考虑皱纹和缺陷等现实世界的三维特征。
理解理想的二维模型与其现实中的三维特性之间的这种区别，是释放其革命性潜力的关键。
总结表：
| 方面 | 石墨烯 (2D) | 石墨 (3D 块体) |
|---|---|---|
| 原子结构 | 单层碳原子 | 多层堆叠的石墨烯层 |
| 电子行为 | 限制在二维平面 (X, Y) | 在所有三个维度上自由移动 |
| 关键特性 | 极高的导电性 | 各向异性导电性（随方向变化） |
| 材料类比 | 一张单薄的纸 | 一本由许多纸张构成的厚书 |
