仪器仪表中的真空系统在什么压力值下工作？关键范围解释

仪器仪表中的真空系统在很宽的压力值下运行，具体取决于具体的应用和要求。这些系统旨在实现并保持显着低于大气压的压力，通常以托、帕斯卡 (Pa) 或毫巴 (mbar) 等单位进行测量。压力范围可以从低真空（接近大气压）到超高真空（UHV），具体取决于仪器的用途。例如，质谱仪或电子显微镜等分析仪器通常需要高真空或超高真空条件才能准确运行。了解压力要求对于选择正确的真空泵、仪表和其他组件以确保最佳性能和可靠性至关重要。

要点解释：

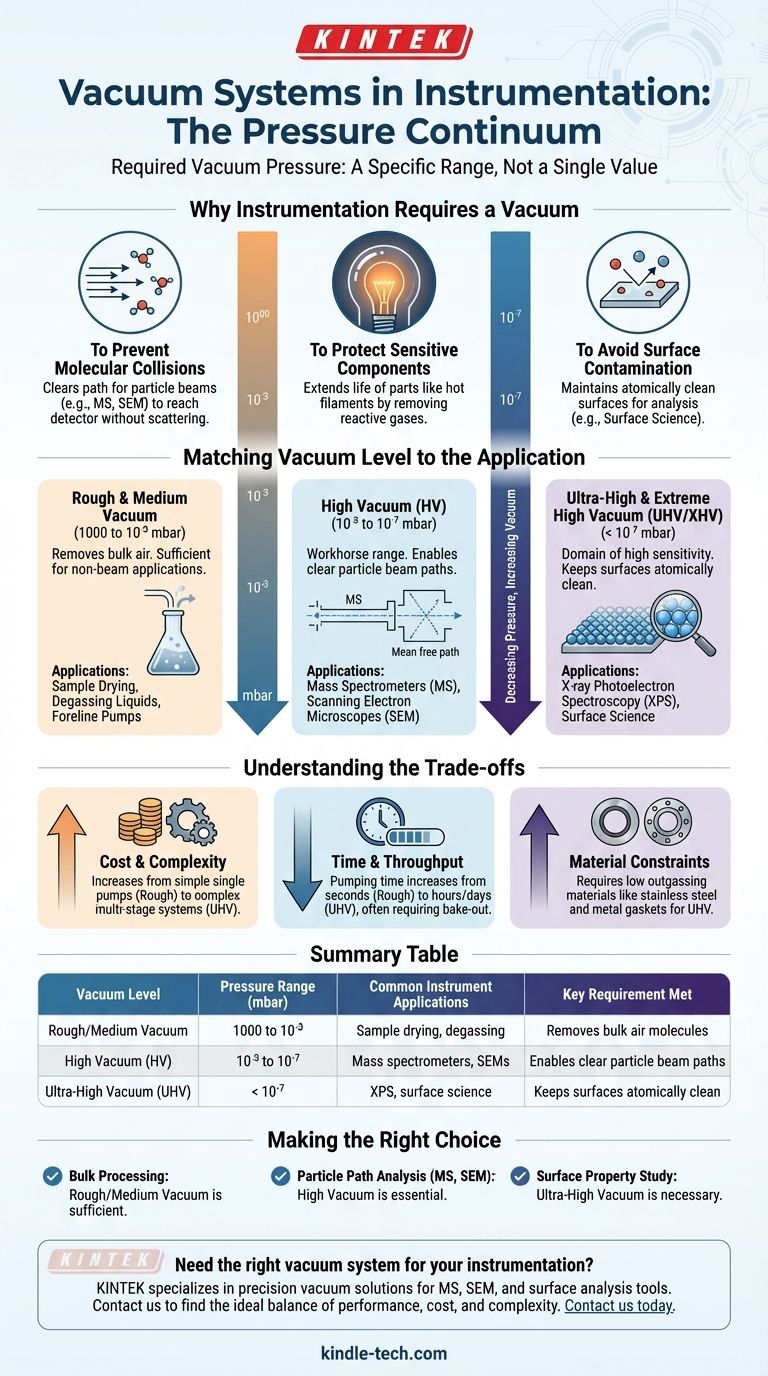

真空压力范围的定义:
- 真空系统在一系列压力范围内运行，通常分为：
  - 低真空 ：760 Torr 至 1 Torr（大气压至接近真空）。
  - 中真空 ：1 托至 10^-3 托。
  - 高真空 (HV) ：10^-3 托至 10^-7 托。
  - 超高真空 (UHV) ：低于 10^-7 托。
- 这些范围对于确定特定应用所需的真空系统和仪器的类型至关重要。
应用和压力要求:
- 分析仪器 ：质谱仪、电子显微镜和表面分析工具等仪器通常需要高真空或超高真空条件（10^-6 Torr 或更低），以尽量减少残留气体的干扰。
- 工业流程 ：薄膜沉积、半导体制造和真空镀膜等工艺通常在高真空范围（10^-3 至 10^-7 Torr）下运行。
- 研究与开发 ：物理、化学和材料科学的实验装置可能需要超高真空条件来研究原子或分子水平的现象。
真空系统的组件:
- 真空泵 ：根据压力范围使用不同类型的泵。例如：
  - 适用于低至中真空的旋片泵。
  - 高真空涡轮分子泵。
  - 用于超高真空的低温泵或离子泵。
- 真空计 ：根据工作范围选择皮拉尼压力计、热电偶压力计或电离压力计等压力测量设备。
- 密封件和材料 ：高质量的密封件和材料（例如不锈钢、弹性体）对于保持真空完整性和防止泄漏至关重要。
影响压力要求的因素:
- 仪器灵敏度 ：高度灵敏的仪器需要较低的压力以避免污染或干扰。
- 工艺要求 ：特定工艺（例如溅射或化学气相沉积）已定义压力范围以获得最佳结果。
- 环境条件 ：温度和湿度等外部因素会影响可达到的真空水平。
维持真空的挑战:
- 泄漏检测 ：即使是很小的泄漏也会损害真空完整性，需要精确的检测方法。
- 排气：真空室内的材料会释放气体，影响压力稳定性。
- 泵性能 ：真空泵的效率和维护对于维持所需的压力范围至关重要。
压力控制的重要性:
- 精确的压力控制确保实验或工业过程的可靠性和再现性。
- 先进的真空系统通常包括自动控制和监控，以保持精确的压力水平。

通过了解仪器仪表中真空系统的压力范围和要求，用户可以就设备选择、维护和操作做出明智的决策，以实现最佳性能。

汇总表：

真空范围	压力（托）	应用领域
低真空	760 至 1 托	一般工业流程，初始疏散阶段。
中真空	1 至 10^-3 托	冷冻干燥、真空炉和一些分析仪器。
高真空 (HV)	10^-3 至 10^-7 托	薄膜沉积、半导体制造和高级研究。
超高真空 (UHV)	低于 10^-7 托	质谱、电子显微镜和原子级研究。
