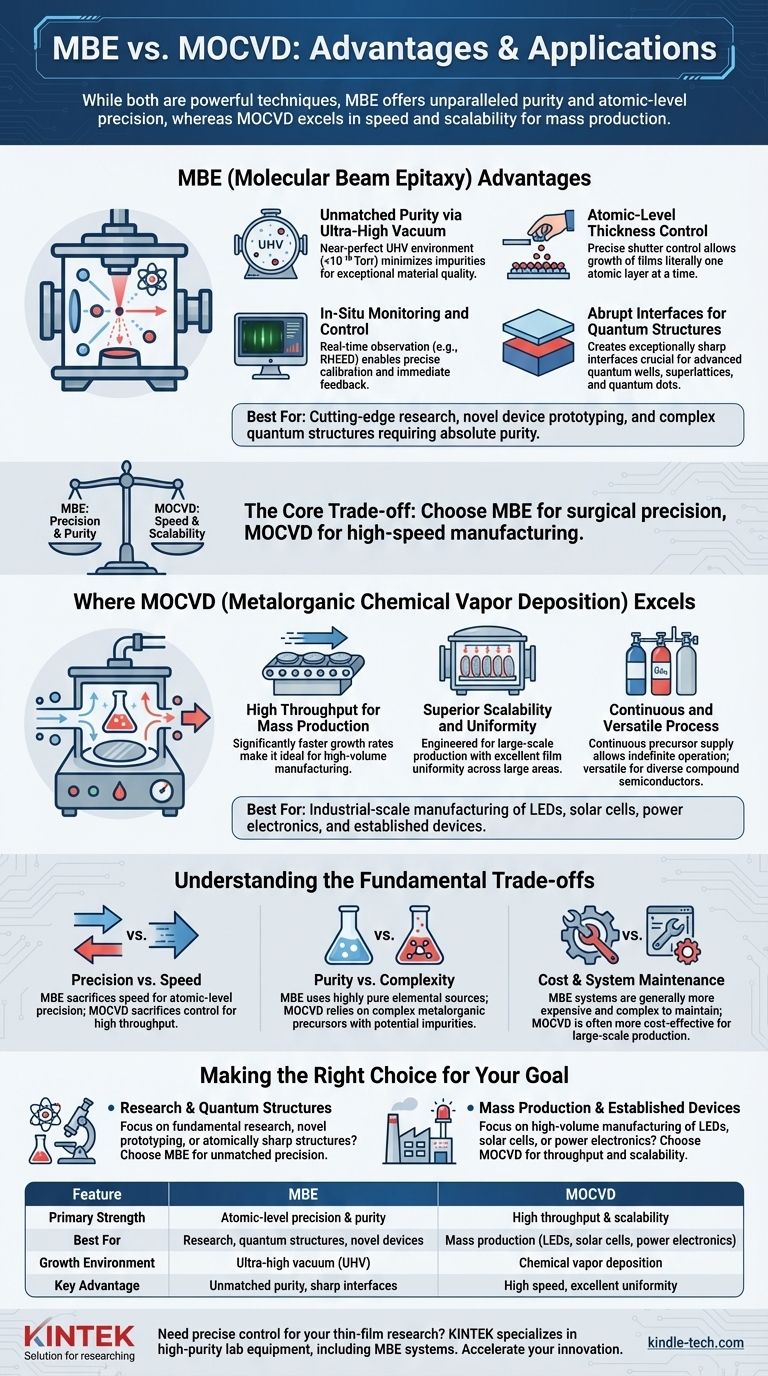

Mbe 相对于 Mocvd 有哪些优势？卓越的纯度和原子精度，适用于研究

虽然两者都是制造薄膜的强大技术，但分子束外延 (MBE) 在需要绝对最高材料纯度和原子级精度的应用中，相对于金属有机化学气相沉积 (MOCVD) 具有显著优势。这种优势源于其超高真空 (UHV) 环境和元素源的使用，这使得对生长过程（逐层）的控制达到了无与伦比的程度。

核心区别在于经典的工程权衡。选择 MBE 是因为其手术般的精度和纯度，使其成为尖端研究和复杂量子器件的理想选择。选择 MOCVD 是因为它速度快且可扩展，使其成为工业规模制造的主力。

MBE 的核心优势

MBE 的优势根植于其环境和过程的物理特性。它是一种物理气相沉积方法，而非化学沉积，这在其能力上产生了根本性的差异。

整个 MBE 过程在超高真空 (UHV) 室中进行，通常压力低于 10⁻¹⁰ 托。这种近乎完美的真空意味着极少有杂散原子或分子意外地掺入到生长的薄膜中。

这使得半导体晶体具有卓越的纯度，这对于高性能电子和光电器件至关重要，因为即使是微小的杂质也可能降低性能。

MBE 允许薄膜以逐个原子层的方式生长。元素源前面的快门可以在几分之一秒内打开或关闭，从而对材料沉积提供突然而精确的控制。

这种缓慢而精细的过程使得能够创建具有原子尺度特征的材料，这比使用 MOCVD 的气相化学方法更具挑战性。

MBE 的 UHV 环境与先进的实时监测技术兼容，其中最著名的是反射高能电子衍射 (RHEED)。

RHEED 允许操作员在晶体生长时观察其表面晶体结构。这种即时反馈能够精确校准和控制沉积，确保逐个原子形成所需的结构。

缓慢生长速率和精确快门控制的结合使得 MBE 能够创建不同材料层之间异常尖锐和陡峭的界面。

这种能力对于制造先进的异质结构至关重要，例如量子阱、超晶格和量子点，其中性能完全取决于仅有几个原子厚的层之间界面的完美程度。

要充分理解 MBE 的优势，了解 MOCVD 的独特优势至关重要。参考文献强调 MOCVD 并非劣势技术，而是针对不同目标而优化的工具。

MOCVD 明显快于 MBE。其基于化学反应的过程可以以更高的速率沉积材料，使其成为大批量制造的首选方法。

这就是为什么 MOCVD 在 LED 和功率半导体等器件的生产中占据主导地位，其中每晶圆成本和吞吐量是主要驱动因素。

MOCVD 系统专为大规模生产而设计。它们可以一次处理多个晶圆，并利用高速衬底旋转（高达 1500 RPM）等技术来确保大面积上出色的薄膜均匀性。

虽然 MBE 也能实现良好的均匀性，但 MOCVD 的设计本身更适合工业晶圆制造的需求。

MOCVD 的过程是连续的，因为前驱体气体可以无限期地供应而无需破坏真空。这与 MBE 形成对比，MBE 的固体元素源最终会耗尽，需要重新填充，从而需要系统停机。

MOCVD 使用各种金属有机前驱体气体，也使其在沉积各种化合物半导体材料方面具有高度的多功能性。

MBE 和 MOCVD 之间的选择并非哪个“更好”的整体问题，而是哪个更适合特定任务的问题。决策取决于三个关键因素。

这是核心冲突。MBE 以牺牲速度换取原子级精度。它细致而缓慢，旨在创建完美的新颖结构。

MOCVD 以牺牲原子级控制换取高通量。它快速高效，旨在大规模制造既定器件设计。

MBE 使用高纯度元素源（例如，固态镓、砷），从而产生超纯薄膜，意外碳掺入的风险极低。

MOCVD 依赖复杂的金属有机前驱体气体（例如，三甲基镓）。虽然这些气体可以高度纯化，但它们引入了潜在的碳杂质来源，并使底层的生长化学过程更加复杂。

MBE 系统，由于其所需的 UHV 技术和复杂组件，通常在单位吞吐量方面构建和维护成本更高。

MOCVD 反应器虽然仍然高度精密，但由于其更高的沉积速率和更简单的真空要求，通常在大型生产环境中更具成本效益。

您的应用要求将决定正确的技术选择。

最终，选择正确的沉积技术需要清楚地了解您的目标是探索材料科学的极限，还是高效地大规模生产可靠的器件。
