在电子束（e-beam）蒸发中，典型的加速电压介于4到10千伏（kV）之间。 虽然这是许多应用的常见范围，但一些专用系统可能在高达30千伏的电压下运行。这种高电压将电子束加速到非常高的速度，使其获得撞击源材料时汽化所需的动能。
核心原理很简单：高电压不是一个随意参数，而是将足够的能量输入电子束以汽化即使是最坚韧的材料进行薄膜沉积的基本控制旋钮。
电压如何驱动蒸发过程
电子束蒸发是一种物理气相沉积（PVD）方法，它依赖于将电子的动能转化为热能。加速电压是决定这种能量传递的主要因素。
第一步：电子生成
钨丝作为阴极被加热到高温。这导致它通过称为热电子发射的过程释放出电子云。
第二步：通过高电压加速
通过施加高电压（通常在4-10 kV范围），在阴极和源材料（阳极）之间建立一个强电场。这种电位差将发射的电子强行加速到源材料。
第三步：能量转换和汽化
高速电子撞击蒸发材料，该材料放置在水冷铜坩埚或坩埚中。撞击时，其巨大的动能瞬间转化为强烈的局部热量，使材料表面温度超过其沸点并导致其汽化。
第四步：沉积
产生的蒸汽在高真空室中沿直线传播，直到它凝结在基板的较冷表面上，形成高度纯净和致密的薄膜。
为什么需要这种高电压
使用多千伏的加速电位对于定义电子束蒸发的多功能性和质量至关重要。它比其他沉积方法具有明显的优势。
克服高熔点
航空航天、光学和电子领域使用的许多先进材料——如钛、二氧化硅（SiO₂）或氧化铪（HfO₂）——具有极高的熔点。高压电子束提供的能量是能够有效汽化它们的少数方法之一。
实现高沉积速率
电子束的功率（电压和束流的函数）与蒸发速率直接相关。高电压允许高功率束，从而实现快速沉积，这对于工业和批量生产至关重要。
确保薄膜纯度
电子束的能量集中在坩埚内的一个小点上。这意味着只有源材料本身被加热，而周围的坩埚保持冷却。这防止了坩埚的污染，从而产生异常纯净的沉积薄膜。
了解关键权衡
虽然功能强大，但电子束蒸发的高压特性引入了特定的复杂性，必须对其进行管理才能成功操作。
工艺复杂性
电子束系统需要高压电源、高真空环境（通常为10⁻⁶托或更低）和用于引导电子束的磁线圈。这使得它们比热蒸发等简单方法本质上更复杂且成本更高。
X射线产生
高能电子撞击固体靶材的已知副产品是X射线的产生。系统必须进行适当的屏蔽以确保操作员安全，这是一个关键的考虑因素，在低能量沉积技术中不是一个因素。
材料解离
对于某些复杂的化合物材料，强烈的局部加热会导致分子分解或“解离”。这会改变沉积薄膜的化学计量，需要仔细的工艺控制，有时还需要引入反应气体来补偿。
为您的目标做出正确选择
最佳电压不是一个单一的数字，而是根据沉积材料和所需薄膜特性进行调整的参数。
- 如果您的主要重点是沉积难熔金属（例如，钨、钽）： 您可能需要在电压和束流范围的上限操作，以提供足够的功率来达到汽化温度。
- 如果您的主要重点是标准金属或电介质（例如，铝、SiO₂）： 中等电压通常就足够了，重点转向精确控制束流以保持稳定的沉积速率。
- 如果您的主要重点是精密光学涂层： 您需要对电压和束参数进行细致的控制，以管理薄膜应力并达到所需的精确折射率。
最终，加速电压是用于控制电子束蒸发过程中传递能量的主要杠杆，使其成为先进薄膜沉积的强大而多功能的工具。
总结表：
| 参数 | 典型范围 | 关键功能 |
|---|---|---|
| 加速电压 | 4 - 10 kV (最高30 kV) | 赋予电子动能以进行汽化 |
| 真空度 | 10⁻⁶托或更低 | 防止电子散射和污染 |
| 主要优势 | 汽化高熔点材料 | 实现难熔金属和电介质的沉积 |
准备好优化您的电子束蒸发工艺了吗？ 精确控制加速电压对于获得高纯度、高性能薄膜至关重要。在KINTEK，我们专注于提供坚固的实验室设备和耗材，以满足您的特定沉积挑战。无论您是使用难熔金属、电介质还是精密光学涂层，我们的专业知识都能确保您获得适合您应用的正确系统。
立即通过我们的联系表联系我们的专家，讨论我们如何帮助您实现卓越的沉积结果并提升您实验室的能力。

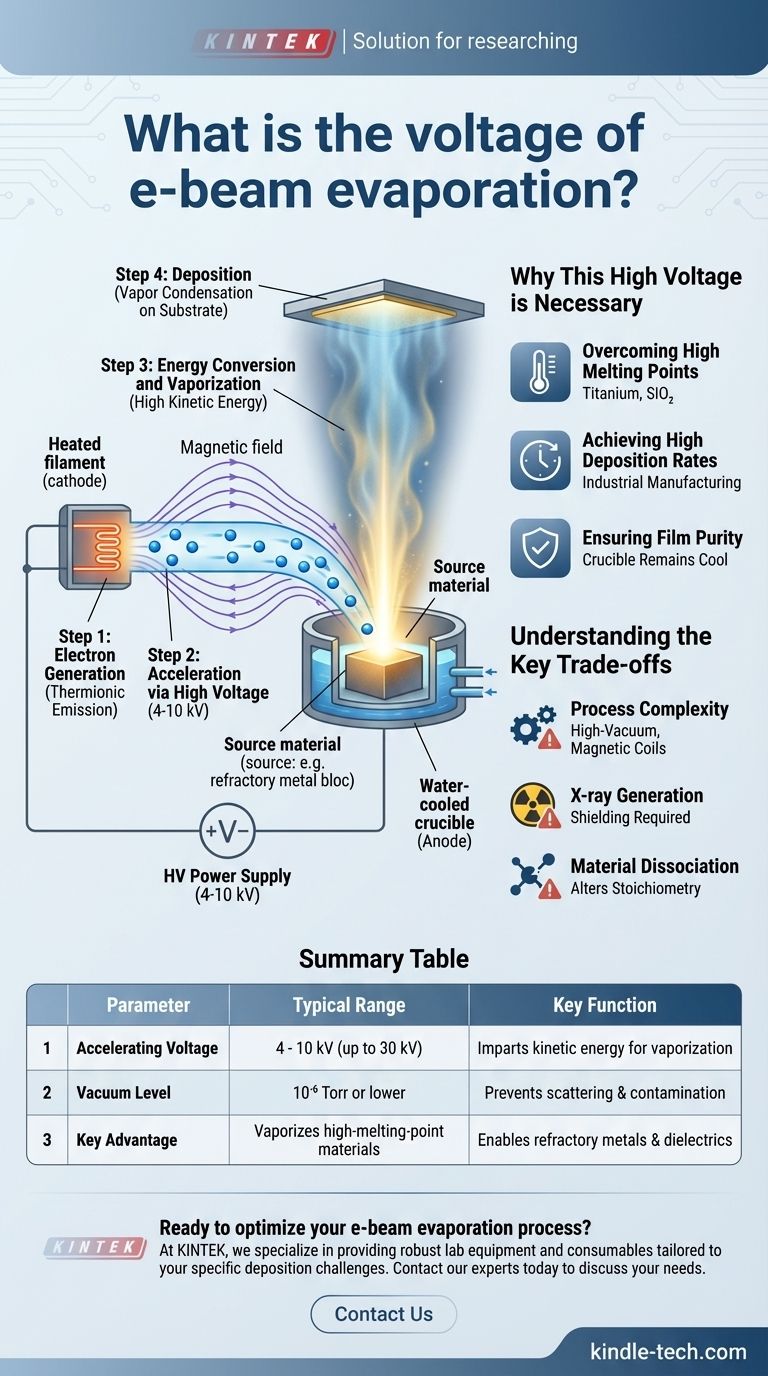

图解指南
