薄膜沉积中平面硅靶和旋转硅靶的比较

薄膜沉积中平面硅靶和旋转硅靶的比较

1天前

平面硅靶的特性

制备和应用

平面硅靶的制备过程简单明了,可根据各种形状和尺寸进行定制。这种适应性使其具有很强的通用性,可满足各种沉积设备和工艺要求。无论是用于小规模实验装置还是大规模工业应用,平面靶材都可以很容易地进行修改,以适应沉积过程的特定需求。

此外,其制备的简便性还可延伸到在不同环境中的应用。平面靶材可在实验室和工业环境中使用,无需复杂的调整或额外的机器。这种易用性确保了它们可以快速高效地部署,使其成为许多薄膜沉积应用的实用选择。

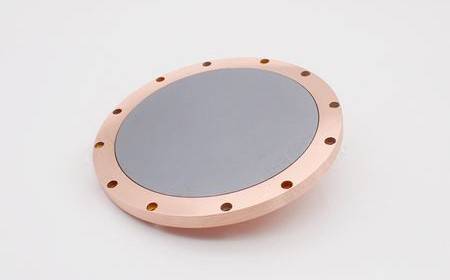

平面硅靶的特点

总之,平面硅靶在制备和应用方面的简单性和多功能性使其成为满足各种沉积需求的灵活选择。

材料利用率和局限性

尽管平面硅靶的硅材料利用率很高,但其总体靶材利用率仍然不理想。这主要是由于在沉积过程中会形成条状凹坑,从而大大降低了靶材的有效利用率。这些凹坑通常是由于溅射不均匀造成的,导致靶材利用率通常在 20% 到 40% 之间。

为了更好地理解这些凹坑的影响,请看下表:

问题 说明 影响
条状凹坑 由于溅射不均匀而在靶材表面形成凹坑。 降低靶材的有效利用率。
材料利用率 硅材料利用率高,但总体目标利用率低。 有效利用率限制在 20%-40%。

条状凹坑的形成是一个关键因素,它不仅影响沉积过程的效率,还需要频繁更换靶材,从而增加了运营成本和停机时间。这一限制突出表明,需要采用先进技术或替代靶材设计来缓解这些问题并提高整体工艺效率。

旋转硅靶的特点

沉积均匀性和靶材利用率

旋转硅靶设计用于提高沉积均匀性和靶材利用率,使其成为许多薄膜沉积工艺的上佳选择。与平面靶材不同,旋转靶材能将溅射材料更均匀地分布在沉积区域。这种均匀分布是靶材连续旋转的直接结果,它防止了静止靶材中常见的局部 "条状凹坑 "的形成。

旋转硅靶的效率明显更高,靶材利用率通常在 60% 到 80% 之间。这种高利用率可显著节约成本并减少浪费,因为因效率低下而损失的材料更少。旋转机构确保靶材的整个表面都得到利用,而不仅仅是溅射点附近的区域,平面靶材通常就是这种情况。

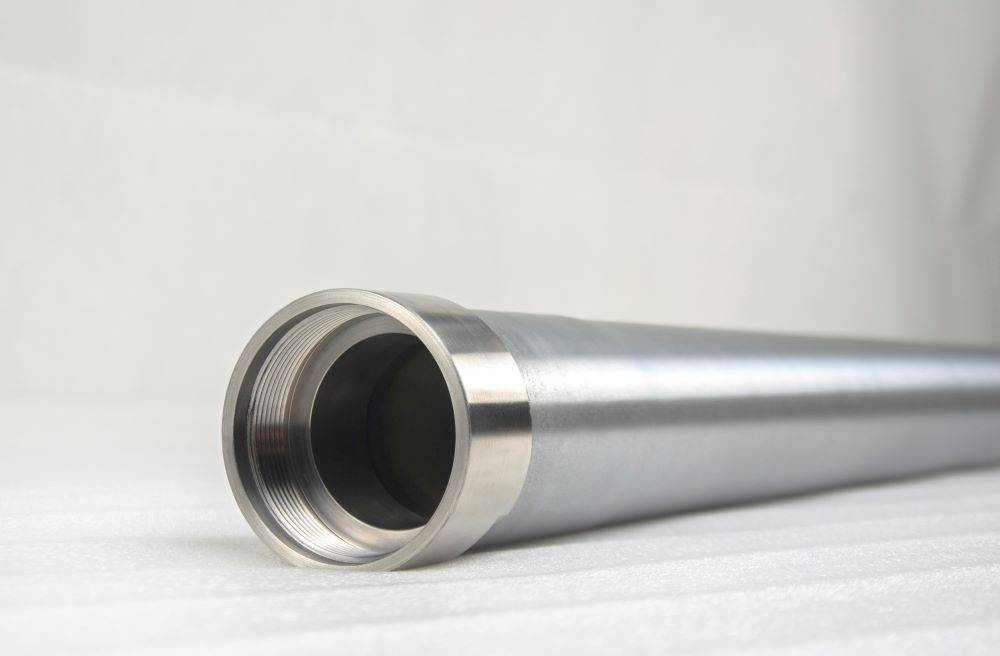

旋转硅靶的特性

为了进一步说明其优势,请看下面的比较:

特点 平面硅靶 旋转硅靶材
沉积均匀性 多变,易出现凹坑 高,分布均匀
目标使用率 20% - 40% 60% - 80%
材料效率 更低 较高
成本影响 浪费增加,成本增加 减少浪费,节约成本

总之,旋转硅靶的设计解决了平面靶的主要局限性,为实现高沉积均匀性和最佳靶材利用率提供了一种更高效、更具成本效益的解决方案。

使用寿命和污染控制

旋转硅靶的使用寿命更长,污染程度显著降低,这主要得益于其结构完整性和稳定性的增强。烧结处理是一个关键的制造步骤,它赋予了这些靶材高密度和强大的稳定性。这种处理不仅能强化材料,还能确保靶材在较长时间内保持结构完整性,从而延长其使用寿命。

此外,这些靶材的高密度结构可有效减少薄膜沉积过程中产生的微粒物质和其他污染物。这使得沉积环境更加清洁,尤其有利于保持沉积薄膜的纯度和质量。污染程度的降低不仅能提高沉积过程的整体效率,还能最大限度地减少对沉积设备的频繁维护和清洁。

总之,延长的使用寿命和较低的污染程度使旋转硅靶成为对耐用性和环境清洁度要求极高的应用领域的最佳选择。

涂层均匀性挑战

尽管旋转硅靶具有众多优势,但在保持大面积涂层均匀性方面仍面临巨大挑战。这个问题主要源于沉积过程中形成的多个辉光环。这些辉光环是等离子体活动剧烈的区域,会形成局部的高溅射强度区域,导致基底上的材料分布不均匀。

例如,在大规模应用中,不同辉光环上溅射速率的变化会导致沉积薄膜出现明显的厚度变化。在生产半导体或光学镀膜等对薄膜厚度控制要求较高的行业中,这种不均匀性尤其容易造成问题。

问题 影响
多辉环 造成溅射不均匀,导致涂层均匀性差
溅射速率变化 导致整个基底的厚度变化
大规模应用 由于无法保持一致的薄膜厚度,因此不太适用

多个辉光环的存在不仅会影响涂层的均匀性,还会使沉积过程的优化变得复杂。工程师经常发现自己需要在提高靶材利用率和减少辉光环的不利影响之间取得平衡,这可能是一项微妙而复杂的任务。

总之,虽然与平面靶相比,旋转硅靶具有更优越的沉积均匀性和更高的靶材利用率,但其在大规模制程中的应用却受到多重辉光环带来的挑战的阻碍。这种局限性突出表明,需要继续进行研发,以提高涂层在这种情况下的均匀性。

应用场景

薄膜厚度均匀性

平面硅靶材对于要求卓越厚度均匀性的应用特别有利,尤其是在处理大面积基底时。这种偏好源于平面硅靶能够在大面积表面上保持一致的薄膜沉积,这对于确保薄膜厚度以及折射率等其他关键特性的一致性至关重要。

对于薄膜应用而言,保持适度的沉积速率对于平衡速度需求和精确控制薄膜厚度所需的精度至关重要。相反,对于较厚的薄膜,只要不影响沉积层的均匀性,就可以采用较快的沉积速率。我们的目标是达到一种微妙的平衡,使薄膜的特性始终如一,满足应用的特定要求,而不会对均匀性要求过高或过低。

总之,平面硅靶为实现高薄膜厚度均匀性提供了强大的解决方案,使其成为对一致性要求极高的大规模薄膜制备工艺的理想选择。

薄膜质量要求

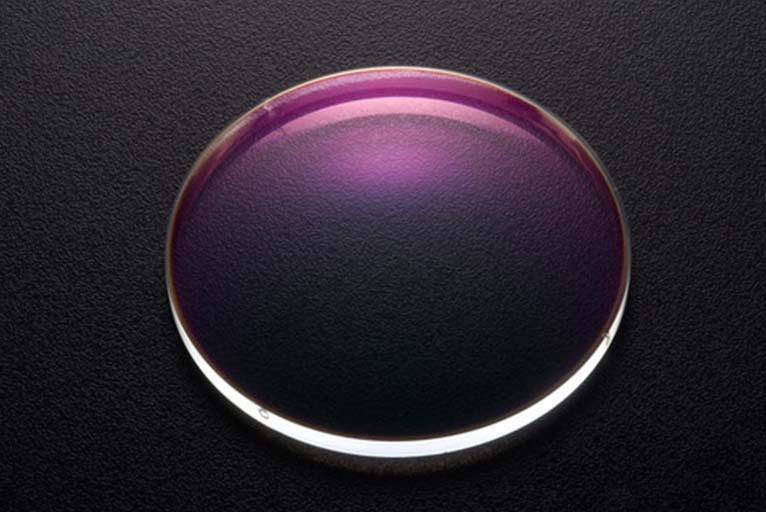

薄膜质量要求

旋转硅靶对于要求高质量薄膜的应用尤其有利,例如那些要求特殊表面平整度和结晶度的应用。这一优势源于将溅射材料直接排放到基底上,从而确保沉积过程更加可控和均匀。

平面靶材可能会出现溅射和材料分布不均匀的问题,相比之下,旋转靶材可提供更一致、更高效的材料传输。这种直接放电机制最大程度地减少了缺陷和不规则的形成,从而使薄膜具有优异的光学和机械性能。

此外,靶材的旋转运动有助于保持稳定和可预测的材料流,这对于实现先进技术应用所需的精确薄膜特性至关重要。这种方法不仅能提高薄膜的整体质量,还能确保最终产品符合电子、光学和半导体制造等行业通常要求的严格标准。
