浸涂是一种多功能、高性价比的技术,通过将薄膜浸入溶液中并以可控速度抽出,从而在基底上形成薄膜。这种方法因其简便性和可重复性而广泛应用于电子、光学和生物医学设备等行业。该工艺涉及几个关键步骤,包括浸泡、抽出、干燥和固化,这些步骤会影响涂层的质量和厚度。通过调整撤出速度、溶液粘度和环境条件等参数,可以获得具有适合各种应用的特定性能的涂层。下面,我们将详细探讨浸涂技术,重点是其工艺、影响因素和应用。
要点说明:
-

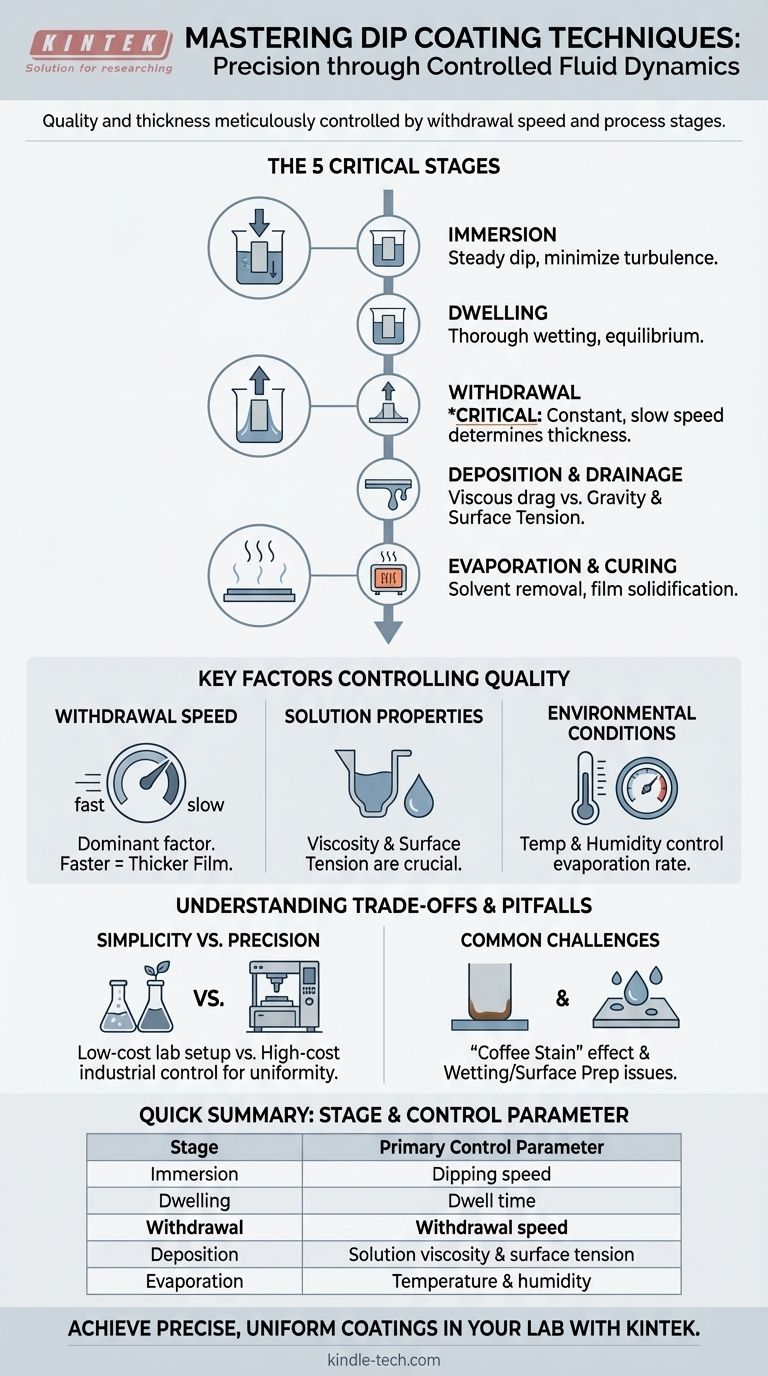

浸涂工艺概述:
- 沉浸:将基底浸入含有涂层材料(如可水解金属化合物或纳米颗粒)的溶液中。
- 抽出:匀速抽取基底,使其表面形成一层薄薄的液膜。
- 干燥和固化:将涂层基材暴露在含有水蒸气或其他固化剂的环境中,使薄膜固化。
-
影响浸涂的关键参数:
- 提款速度:抽取基底的速度直接影响涂层的厚度。速度越高,膜层越厚,速度越低,膜层越薄。
- 溶液粘度:涂料溶液的粘度决定其流动性和涂膜均匀性。粘度越高的溶液形成的涂层越厚、越均匀。
- 环境条件:干燥和固化过程中的温度、湿度和气流等因素会对最终涂层质量产生重大影响。
- 基材表面特性:基材的润湿性和粗糙度会影响涂层的附着力和均匀性。
-
浸渍涂层的优点:
- 成本效益:与 PVD 或 CVD 等其他镀膜方法相比,浸渍镀膜所需的设备最少,成本也相对较低。
- 多功能性:可用于多种材料,包括聚合物、陶瓷和金属。
- 可重复性:该工艺具有很高的可重复性,适合大规模生产。
-
浸渍涂层的应用:
- 光学镀膜:用于在镜片和镜子上制作防反射层、反射层或保护层。
- 生物医学设备:应用于植入物和医疗器械,以增强生物相容性或添加功能层。
- 电子产品:用于为传感器、显示器和其他元件涂上导电或绝缘层。
- 能源:应用于太阳能电池、燃料电池和电池的制造,以提高性能和耐用性。
-
与其他涂层技术的比较:
- 物理气相沉积(PVD):PVD 是通过气化材料的冷凝来沉积薄膜。这种方法精度高,但比浸渍涂层更昂贵、更复杂。
- 化学气相沉积(CVD):CVD 利用化学反应沉积薄膜。它具有出色的附着力和均匀性,但需要高温和专用设备。
- 微弧氧化(MAO):MAO 用于为金属镀上陶瓷层。它适用于坚硬和耐磨涂层,但仅限于导电基底。
- 热喷涂:这种方法是将材料熔化并喷涂到基底上。这种方法非常适合厚涂层,但缺乏浸涂的精确性。
- 溶胶:与浸渍涂层类似,溶胶凝胶也是将凝胶转化为固体涂层。它用途广泛,但通常需要额外的固化步骤。
-
挑战和考虑因素:
- 薄膜厚度控制:在大型或复杂的基底上实现一致的薄膜厚度是一项挑战。
- 材料兼容性:涂料溶液必须与基材相容,以确保适当的附着力和性能。
- 环境影响:某些涂层溶液可能含有挥发性有机化合物 (VOC) 或其他有害物质,需要妥善处理和处置。
通过了解浸涂所涉及的技术和因素,制造商可以优化工艺以满足特定的应用要求。这种方法简单、用途广泛、成本效益高,因此深受各行各业的青睐。
汇总表:
方面 | 详细信息 |
---|---|
工艺步骤 | 浸泡、抽出、干燥、固化 |
关键参数 | 抽吸速度、溶液粘度、环境条件、基质 |
优点 | 成本效益高、用途广泛、可重复使用 |
应用领域 | 光学镀膜、生物医学设备、电子、能源 |
与其他涂层的比较 | PVD、CVD、MAO、热喷涂、溶胶凝胶 |
挑战 | 膜厚控制、材料兼容性、环境影响 |
