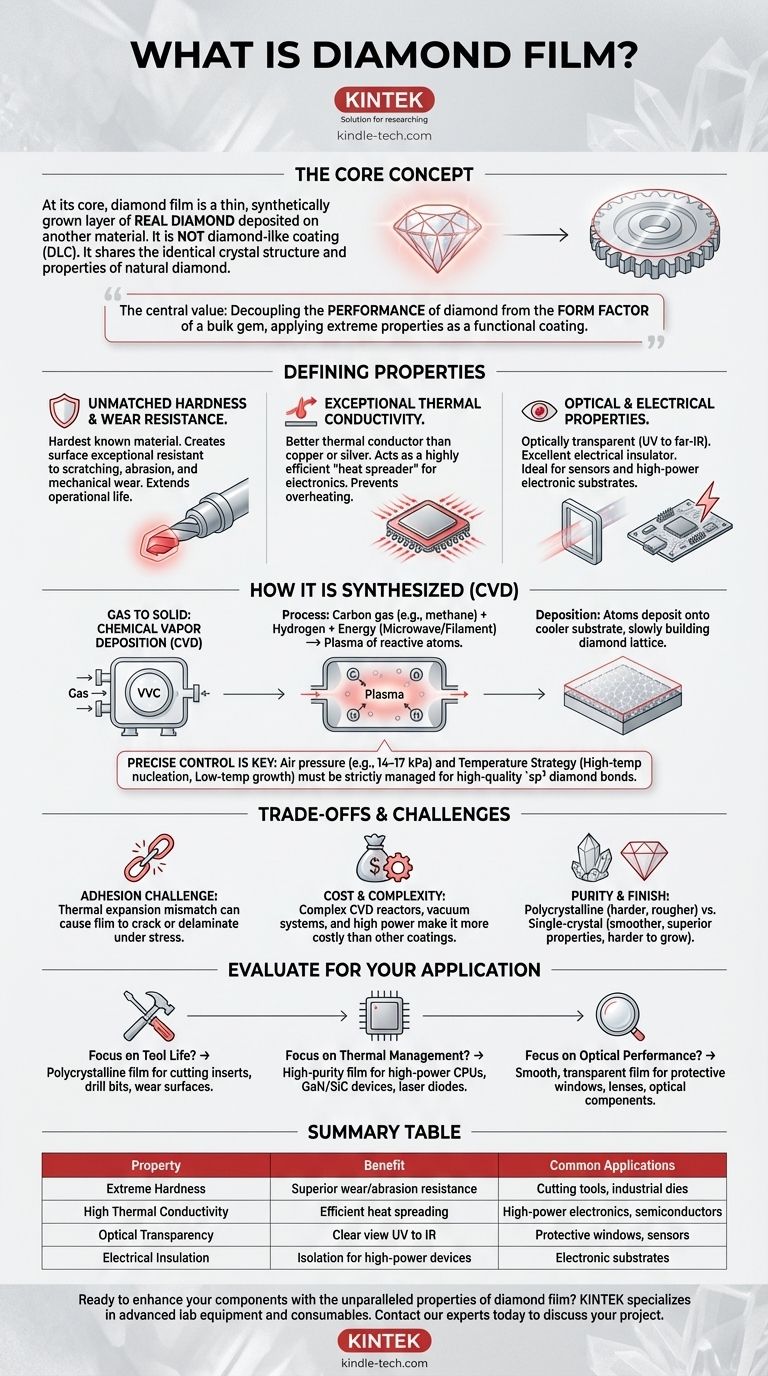

什么是金刚石薄膜?为您的应用解锁极致硬度和导热性

从本质上讲,金刚石薄膜是一种薄而合成生长的真金刚石层,沉积在另一种材料的表面上。这不是类金刚石涂层(DLC),而是一种具有与天然金刚石相同的晶体结构和性能的薄膜。其目的是将金刚石的非凡特性——例如极致硬度和导热性——赋予那些不天然具备这些特性的材料。

金刚石薄膜的核心价值在于它能够将金刚石的性能与块状宝石的形态解耦。它允许工程师将世界上最极端的材料作为功能性涂层应用,彻底改变了从电子产品到工业工具的一切。

金刚石薄膜的决定性特性

要理解金刚石薄膜的价值,您必须首先了解它为基底材料带来的特性。这些不仅仅是渐进式的改进;它们往往是数量级的增强。

无与伦比的硬度和耐磨性

金刚石是已知最硬的材料。当作为薄膜应用时,它会形成一个对划痕、磨损和机械磨损具有卓越抵抗力的表面。

这使其成为切削工具、工业模具以及任何承受剧烈摩擦的部件的理想涂层。该薄膜显著延长了底层部件的使用寿命。

卓越的导热性

金刚石的导热性优于任何金属,包括铜或银。一层薄薄的金刚石薄膜可以作为高效的“散热器”。

这在大功率电子产品中至关重要,它可以迅速将热量从敏感的半导体芯片中带走,防止过热并实现更高的性能和密度。

光学和电学特性

根据其纯度和结构,金刚石薄膜可以在从紫外线到远红外线的广阔光谱范围内光学透明。

同时,它是一种优良的电绝缘体。这种独特的组合使其在恶劣环境中的传感器保护窗或作为大功率、高频电子设备的基底方面具有重要价值。

金刚石薄膜的合成方法

金刚石薄膜不是开采的;它是通过一种称为化学气相沉积(CVD)的过程在实验室中生长的。这个过程需要精确控制的条件,以迫使碳原子排列成金刚石晶格,而不是更常见的石墨结构。

核心原理:气体到固体

在典型的CVD过程中,基底被放置在充满含碳气体(如甲烷)和氢气的真空室中。

引入能量,通常来自微波或热丝,以分解气体分子。这会产生由活性碳和氢原子组成的等离子体,然后这些原子沉积到较冷的基底表面,原子逐个地缓慢构建金刚石薄膜。

精确控制的必要性

生长高质量的金刚石是一个微妙的平衡。工艺参数必须在非常狭窄的范围内进行管理,以确保碳原子形成金刚石的强sp³键,而不是石墨的弱sp²键。

控制压力和温度

作为这种精度的例子,腔室的气压通常必须保持在特定范围,例如14–17 kPa。即使是微小的偏差也可能损害薄膜的质量。

此外,通常采用复杂的温度策略,如高温成核后低温生长。初始的高温有助于第一个金刚石晶体在基底上形成(成核),而随后的较低温度则促进薄膜的稳定、高质量生长。

理解权衡和挑战

尽管其性能卓越,但金刚石薄膜并非万能解决方案。其生产和应用伴随着重大的技术挑战,这些挑战带来了重要的权衡。

附着力挑战

最大的障碍之一是让金刚石薄膜牢固地附着在基底上。许多材料的热膨胀率与金刚石大相径庭。

当部件在使用过程中加热和冷却时,这种膨胀不匹配会在界面处产生巨大的应力,导致薄膜开裂或剥落(分层)。

生产成本和复杂性

金刚石薄膜CVD反应器复杂且建造和操作成本高昂。该过程需要真空系统、精确的气体处理和高功率能源。

这使得金刚石薄膜比氮化钛或类金刚石碳(DLC)等其他硬涂层昂贵得多,将其使用限制在那些其卓越性能能够证明其高成本的应用中。

纯度和表面光洁度

薄膜的性能与其质量直接相关。多晶薄膜由许多小而随机取向的金刚石晶体组成,更硬且生产成本更低,但表面可能粗糙。

单晶薄膜极其光滑,具有卓越的热学和光学性能,但生长难度和成本要高得多。非金刚石碳的污染也会降低性能。

如何评估金刚石薄膜在您的应用中的适用性

选择使用金刚石薄膜需要将其特定优势与明确的工程目标相匹配。您所需的薄膜类型完全取决于您试图解决的问题。

  • 如果您的主要关注点是延长工具寿命: 在切削刀片、钻头或磨损表面上使用坚硬、耐磨的多晶薄膜是最具成本效益的选择。
  • 如果您的主要关注点是电子产品中的热管理: 高纯度、均匀的薄膜对于在高功率CPU、GaN/SiC器件或激光二极管上用作散热器至关重要。
  • 如果您的主要关注点是恶劣环境中的光学性能: 需要光滑、低散射、光学透明的薄膜用于保护窗、透镜或光学元件。

理解这些基本原理使您能够以多功能和工程化的形式利用金刚石无与伦比的特性。

总结表:

特性 益处 常见应用
极致硬度 卓越的耐磨性和抗磨损性 切削工具、工业模具
高导热性 高效散热和热扩散 大功率电子产品、半导体
光学透明性 从紫外线到红外线的清晰视野 保护窗、传感器
电绝缘性 大功率器件的隔离 电子基板
