什么是溅射工艺?薄膜沉积技术指南

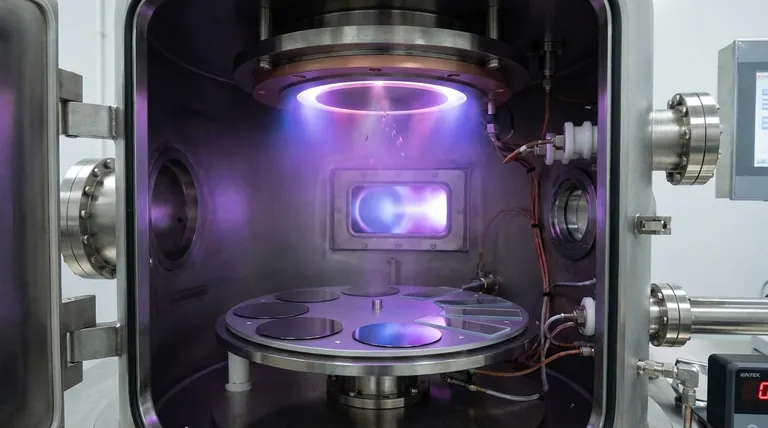

溅射工艺是一种广泛使用的薄膜沉积技术,它将原子从固体靶材料中喷射出来,沉积到基底上形成一层薄而均匀的涂层。该工艺在真空室中进行,惰性气体(通常为氩气)被电离以产生等离子体。等离子体中带正电荷的离子向带负电荷的目标加速,导致原子从目标表面喷出。这些喷射出的原子随后穿过真空,沉积到基底上,形成薄膜。该工艺具有高度可控性,可生产出附着力、均匀性和纯度都非常出色的涂层,因此适合应用于电子、光学和工业涂层领域。

要点说明:

什么是溅射工艺?薄膜沉积技术指南
  1. 真空室设置:

    • 溅射过程首先在反应腔内形成真空。压力降至 1 Pa(0.0000145 psi)左右,以消除可能干扰沉积过程的水分和杂质。
    • 真空环境可确保溅射原子自由移动,而不会与空气分子发生碰撞,以免破坏薄膜的均匀性。
  2. 引入惰性气体:

    • 将惰性气体(通常为氩气)引入腔室,形成低压气氛。氩气是首选气体,因为它具有化学惰性,不会与目标材料或基底发生反应。
    • 气体压力受到严格控制,以优化电离过程并确保高效溅射。
  3. 等离子体生成:

    • 使用高压(3-5 千伏)电离氩气,产生由带正电的氩离子(Ar+)和自由电子组成的等离子体。
    • 利用磁场对等离子体进行限制和引导,从而提高电离效率,并将离子聚焦到目标材料上。
  4. 靶材料轰击:

    • 作为阴极的靶材料带负电。这就吸引了带正电的氩离子,氩离子加速冲向靶材并与其表面发生碰撞。
    • 这些碰撞产生的能量将原子从靶材料中喷射出来,这一过程被称为溅射。
  5. 溅射原子的传输:

    • 喷射出的原子穿过真空室,沉积在基底上。低压环境可确保原子直线运动,从而形成均匀且附着良好的薄膜。
    • 基底通常位于目标的对面,以最大限度地提高沉积效率。
  6. 薄膜形成:

    • 当溅射的原子到达基底时,它们会凝结并形成薄膜。薄膜的厚度和特性可通过调整溅射时间、功率和气体压力等参数来控制。
    • 生成的薄膜高度均匀,具有出色的附着力和纯度,适用于多种应用。
  7. 温度控制:

    • 根据所涂敷的特定涂层,可将腔室加热至 150°C 至 750°C (302°F 至 1382°F)。加热可以提高薄膜的附着力和结晶度。
    • 温度控制对于获得理想的薄膜特性以及确保与基底材料的兼容性至关重要。
  8. 应用和变化:

    • 溅射可用于各种行业,包括电子(如半导体制造)、光学(如防反射涂层)和工业涂料(如耐磨表面)。
    • 磁控溅射和反应溅射等不同的溅射工艺可用于实现特定的薄膜特性或沉积复杂的材料。

通过这些步骤,溅射工艺可以精确地沉积出具有定制特性的薄膜,使其成为现代制造和材料科学中的一项多用途基本技术。

汇总表:

关键步骤 说明
真空室设置 压力降低到 ~1 Pa,以营造清洁、无碰撞的环境。
惰性气体简介 引入氩气,为电离创造低压气氛。
产生等离子体 高压电离氩气,产生用于溅射的等离子体。
靶材轰击 带正电荷的氩离子与目标碰撞,喷射出原子。
原子传输 喷射出的原子穿过真空,沉积到基底上。
薄膜形成 原子凝结成一层薄而均匀的薄膜,具有极佳的附着力和纯度。
温度控制 箱式加热(150°C-750°C),以优化薄膜附着力和结晶度。
应用 用于电子、光学和工业涂层领域的定制薄膜。
