在低温高压下通过 PECVD 技术沉积的二氧化硅薄膜具有哪些特性?8 个要点

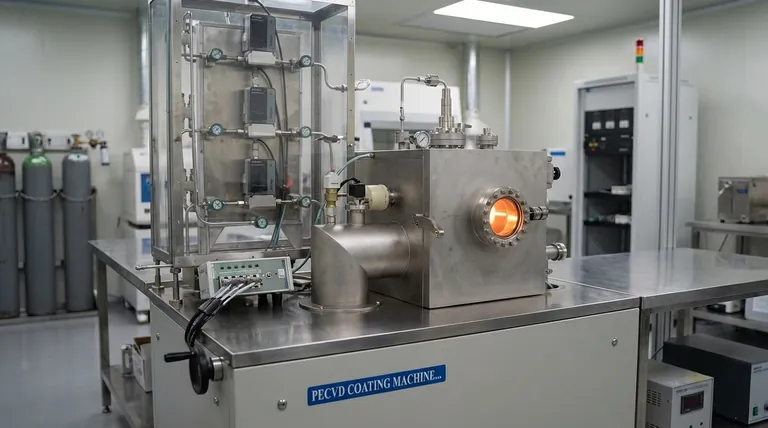

通过等离子体增强化学气相沉积(PECVD)技术在低温高压下沉积的二氧化硅薄膜具有多种独特性能,是先进电子应用的理想选择。

等离子体增强化学气相沉积法沉积二氧化硅薄膜的 8 个要点

在低温高压下通过 PECVD 技术沉积的二氧化硅薄膜具有哪些特性?8 个要点

1.沉积温度低

PECVD 工艺允许在比传统化学气相沉积 (CVD) 方法低得多的温度下沉积二氧化硅薄膜。

通常为 300°C 至 350°C,而 CVD 所需的温度为 650°C 至 850°C。

这种低温操作至关重要,因为它能最大限度地减少对基底的热损伤,并降低薄膜与基底材料之间的相互扩散和反应。

2.降低内应力

PECVD 的低沉积温度有助于减少因薄膜与基底材料之间线膨胀系数不匹配而产生的内应力。

这对于保持薄膜在基底上的结构完整性和附着力非常重要。

3.高沉积速率

尽管温度较低,但 PECVD 仍可实现较高的沉积速率,与其他 CVD 工艺不相上下。

这种效率尤其适用于对产量要求极高的工业应用。

4.非晶和微晶薄膜

PECVD 的低温沉积有利于获得非晶和微晶薄膜。

这些类型的薄膜具有均匀和稳定的特性,是许多电子应用中的理想选择。

5.均匀的薄膜特性和厚度

PECVD 系统中专有的反应器设计可确保基底表面上均匀的气体分布和温度分布。

这使得薄膜的特性和厚度高度一致,这对电子设备中沉积薄膜的可靠性和性能至关重要。

6.良好的阶跃覆盖

PECVD 具有良好的阶跃覆盖性,这意味着薄膜可以在基底上的复杂形貌上形成符合要求的涂层。

这对于有效绝缘和保护复杂的电子元件至关重要。

7.出色的材料特性控制

PECVD 可以精确控制各种材料属性,如折射率、应力和硬度。

这种精确性对于根据特定应用要求定制薄膜特性至关重要。

8.在 VLSI 和 ULSI 生产中的应用

PECVD 技术已成功应用于超大规模集成电路(VLSI、ULSI)的生产。

它可用于形成氮化硅保护膜、层间绝缘氧化硅膜,以及生产有源矩阵液晶显示器的薄膜晶体管 (TFT)。
