什么是等离子体增强化学气相沉积 (PECVD)?薄膜技术的革命

等离子体增强化学气相沉积(PECVD)是一种用于沉积各种材料薄膜的专业技术,尤其适用于半导体、太阳能电池和光电子等行业。与传统的化学气相沉积(CVD)不同,PECVD 利用等离子体激活前驱体气体,实现了更低的沉积温度和更高的沉积速率。这使其成为无法承受高温的基底的理想选择。PECVD 广泛用于生产氮化硅 (SiNx)、二氧化硅 (SiO2) 和非晶硅 (a-Si:H) 等材料,这些材料在薄膜晶体管 (TFT)、太阳能电池和保护涂层等应用中至关重要。它能在较低温度下形成均匀、高质量的薄膜,因此在现代电子学和材料科学中不可或缺。

要点说明:

什么是等离子体增强化学气相沉积 (PECVD)?薄膜技术的革命
  1. PECVD 的定义和机制

    • PECVD 是一种利用等离子体激活前驱气体中化学反应的薄膜沉积技术。
    • 与传统的 CVD 相比,等离子体降低了化学反应所需的能量,使沉积在更低的温度下进行。
    • 这种工艺可在对温度敏感的基底上形成高质量的均匀薄膜。
  2. PECVD 的应用

    • 半导体:用于沉积氮化硅 (SiNx) 和二氧化硅 (SiO2) 薄膜,用于超大规模集成电路 (VLSI, ULSI) 的绝缘和钝化。
    • 薄膜晶体管 (TFT):在生产有源矩阵液晶显示器时必不可少,因为玻璃基板需要低温加工。
    • 太阳能电池:PECVD 用于生产对薄膜太阳能电池至关重要的非晶硅 (a-Si:H) 层。
    • 保护和装饰涂层:用于制造耐磨损和装饰用的类金刚石碳 (DLC) 涂层。
    • 微机电系统和光电子学:PECVD 因其精确性和多功能性而被广泛应用于微电子机械系统 (MEMS) 和光电设备中。
  3. PECVD 相对于传统 CVD 的优势

    • 更低的沉积温度:PECVD 可在低至 200-400°C 的温度下沉积薄膜,因此适用于玻璃和聚合物等对温度敏感的材料。
    • 更高的沉积速率:等离子体的使用增强了反应动力学,从而加快了薄膜的生长速度。
    • 提高薄膜质量:与其他 CVD 方法相比,PECVD 生成的薄膜具有更好的均匀性、表面质量和阶跃覆盖率。
    • 多功能性:可沉积多种材料,包括硅基薄膜、金属氧化物和碳基涂层。
  4. PECVD 生产的主要材料

    • 氮化硅 (SiNx):在半导体中用作保护层和绝缘层。
    • 二氧化硅(SiO2):在集成电路中用作层间电介质。
    • 非晶硅(a-Si:H):对薄膜太阳能电池和 TFT 至关重要。
    • 类钻碳 (DLC):具有耐磨性和装饰性。
    • 碳化钛 (TiC):用于耐磨和耐腐蚀涂层。
    • 氧化铝(Al2O3):在各种应用中用作阻隔膜。
  5. PECVD 的技术进步

    • 低温工艺:随着大规模集成电路的发展趋势,PECVD 正在进行优化,以实现更低的温度,从而避免损坏脆弱的基底。
    • 高电子能量工艺:ECR 等离子体和螺旋等离子体技术等创新技术正在提高薄膜质量和沉积效率。
    • 与新兴技术相结合:PECVD 正被用于柔性电子和 3D 集成电路等先进领域。

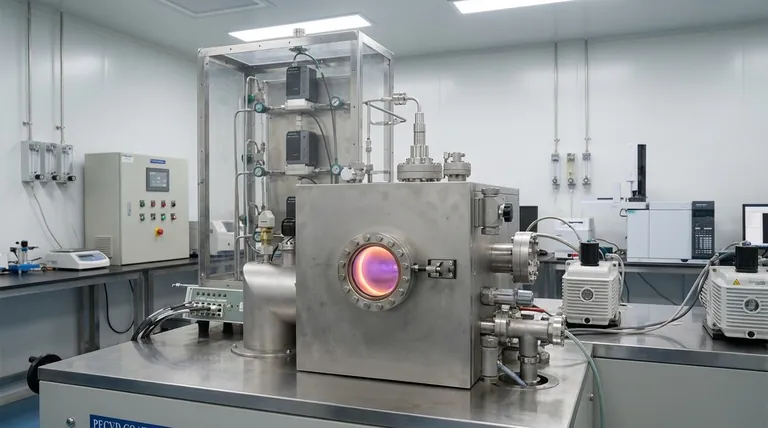

  6. PECVD 设备组件

    • 等离子发生系统:包括用于产生和维持等离子体的射频或微波电源。
    • 气体输送系统:精确控制前驱气体和载气。
    • 真空室:维持沉积所需的低压环境。
    • 基底支架:确保基底的均匀加热和定位。
    • 排气系统:清除反应副产物,保持腔室清洁。
  7. PECVD 技术的未来趋势

    • 增强精度:开发可控性更强的等离子源,以实现更精细的薄膜沉积。
    • 环保工艺:减少有害气体的使用,提高能源效率。
    • 与人工智能相结合:利用机器学习优化沉积参数并改进过程控制。
    • 拓展新市场:在柔性电子器件、生物医学设备和可再生能源技术方面的应用日益增多。

总之,PECVD 是现代制造业中一项多用途的基本技术,在温度敏感性、薄膜质量和沉积效率方面具有显著优势。其应用范围涵盖半导体、太阳能电池、显示器和保护涂层,是先进材料科学和电子技术的基石。

汇总表:

主要方面 详细内容
定义 PECVD 使用等离子体激活前驱气体,进行薄膜沉积。
应用领域 半导体、TFT、太阳能电池、保护涂层、微机电系统、光电子学。
优势 沉积温度更低、速率更高、薄膜质量更好、用途更广。
关键材料 SiNx、SiO2、a-Si:H、DLC、TiC、Al2O3。
未来趋势 更低的温度、生态友好型工艺、人工智能集成、新的市场拓展。
