射频等离子体有什么用？为您的材料实现精确的表面处理

简而言之，射频等离子体是一种高度受控的技术，用于精确清洁、涂覆或化学改变材料表面。 它广泛应用于工业、半导体和医疗设备领域，以增强材料性能，同时不影响物体主体。

射频等离子体的核心价值在于它能够创造一个低温、高能量的气体环境。这使得在分子水平上进行强大的表面改性成为可能，即使对于塑料等热敏材料，这也是传统湿化学或高温方法无法实现的。

什么是射频等离子体及其用途？

要了解其应用，我们必须首先了解什么是射频等离子体。它是一种通过在低压下对气体施加射频 (RF) 能量而产生的物质状态。

创建等离子体“汤”

在真空室内部，引入工艺气体（如氩气、氧气或氮气）。当施加射频能量时，它会从气体原子中剥离电子，从而产生高度反应性的离子、电子、自由基和中性粒子混合物，通常被称为物质的第四态。

高能量环境的力量

这种“高能量环境”是其效用的关键。等离子体中的活性粒子可以与放置在其内的任何材料表面相互作用，从而在纳米尺度上产生强大而精确的变化。

低温、高影响处理

至关重要的是，整个过程可以在室温或接近室温下进行。这使得射频等离子体成为改性聚合物、精密电子产品或医疗植入物的理想解决方案，因为这些材料可能会被高温过程损坏。

主要工业应用解释

射频等离子体的独特性能开启了三种主要的表面处理类别，每种类别对不同的行业都至关重要。

表面清洁和灭菌

等离子体环境在去除表面有机污染物方面非常有效。这个过程通常被称为等离子体清洗，它更像是一种分子“喷砂”，而不是简单的清洗。

它对于准备医疗设备进行灭菌或确保半导体晶圆在下一个制造步骤之前达到原子级清洁是不可或缺的。

表面活化和改性

许多材料，特别是塑料等聚合物，具有惰性、低能量的表面。这使得粘合剂、油墨或涂层难以粘附到它们上面。

射频等离子体处理改变了表面化学性质，增加了其表面能。这个过程被称为表面活化，它使材料对粘合具有高度的接受性，从而可以在原本“不可印刷”的表面上实现持久印刷，或在不同材料之间建立强大的结合。

薄膜沉积（涂层）

通过将特定的前体气体引入腔室，等离子体可以分解它们并将其作为超薄、均匀的涂层沉积到材料上。

这个过程，称为等离子体增强化学气相沉积 (PECVD)，是半导体行业在硅晶圆上创建绝缘层和导电层的基础。它还用于在各种行业中应用保护性、耐刮擦或防水涂层。

了解权衡

虽然功能强大，但射频等离子体技术并非万能解决方案，并且需要考虑一些具体因素。

工艺复杂性

生成稳定、均匀的等离子体需要专业且通常昂贵的设备。这包括真空室、精确的气体流量控制器以及复杂的射频电源和匹配网络。

材料和气体特异性

射频等离子体工艺并非“一刀切”。必须针对所处理的特定材料和所需结果精心设计化学成分，这需要大量的工艺开发和专业知识。

视线限制

在其最常见的配置中，等离子体处理是一种视线过程。具有深缝隙或内部通道的复杂三维部件可能难以均匀处理。

为您的目标做出正确选择

要确定射频等离子体是否是正确的工具，请考虑您的主要目标。

• 如果您的主要关注点是超高纯度： 射频等离子体提供了一个最终清洁步骤，可以去除湿化学过程无法去除的纳米级有机污染物。
• 如果您的主要关注点是提高粘附力或结合强度： 射频等离子体活化是制备惰性聚合物表面以进行印刷、涂覆或粘合的最有效方法之一。
• 如果您的主要关注点是创建先进的薄涂层： 射频等离子体沉积为创建光学和电子产品必不可少的高性能、无针孔薄膜提供了卓越的控制水平。

最终，射频等离子体提供了无与伦比的能力，可以独立于材料的核心特性来设计其表面特性。

总结表：

应用	主要优点	常见行业
表面清洁与灭菌	去除纳米级污染物	医疗设备、半导体
表面活化	增强粘合/印刷的附着力	塑料、电子产品
薄膜沉积 (PECVD)	施加均匀的保护涂层	半导体、光学

准备好使用射频等离子体技术提升您的材料性能了吗？

在 KINTEK，我们专注于为精确表面处理应用提供先进的实验室设备和耗材。无论您需要改善附着力、施加超薄涂层，还是实现卓越的表面清洁度，我们的射频等离子体解决方案都旨在满足您的特定实验室要求。

立即联系我们，讨论我们的专业知识如何通过为您量身定制的可靠、高性能设备帮助您实现表面改性目标。

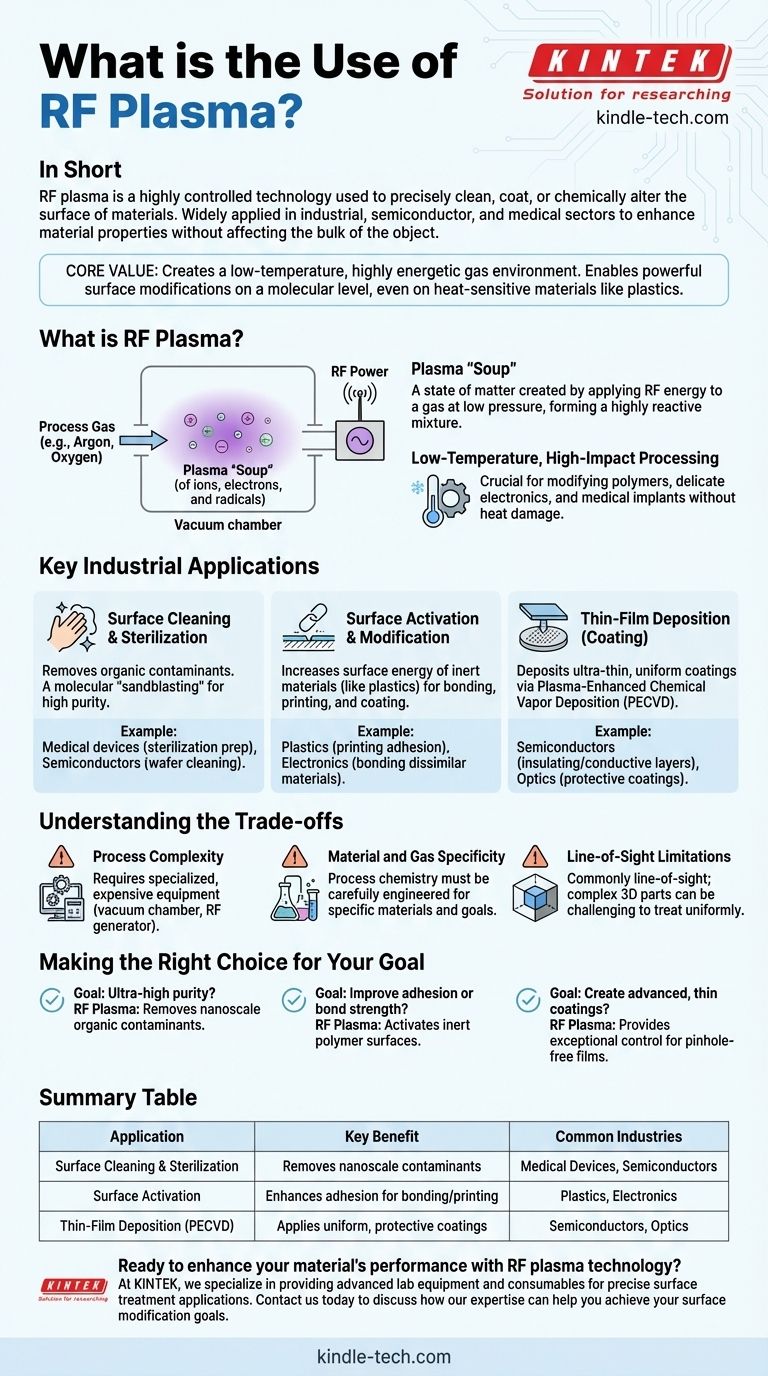

图解指南
