本质上，薄膜光学镀膜技术是将特定材料的微观层沉积到光学表面（如透镜或镜子）上的过程。这些层通常比光的波长还薄，经过精确设计，用于控制光线的反射、透射或吸收方式，从而从根本上改变光学元件的性能。
关键要点是，光学镀膜不仅仅是一种保护性涂层。它们是光学系统本身中一个主动的、工程化的组成部分，旨在控制光波的物理特性以实现特定的结果，例如消除眩光或制造完美的镜子。
光学镀膜如何控制光线
要理解薄膜镀膜的价值，首先必须了解它们是通过利用光的波动特性来工作的。起作用的核心原理是波的干涉。
波的干涉原理
当光波从镀膜的不同层反射时，它们可以相互增强（相长干涉）或相互抵消（相消干涉）。
通过控制每一层的厚度和材料，工程师可以精确地决定哪些光波发生相长或相消干涉。
增强透射（减反射）
最常见的应用是减反射（AR）镀膜，可见于从眼镜到高端相机镜头的所有物品上。
这些镀膜的设计使得从薄膜表面反射的光波与从镜片表面反射的光波完全反相。这导致了相消干涉，抵消了反射，允许更多光线穿过镜片。
最大化反射（镜子）
相反，镀膜可以设计成产生高效的镜子，常见于激光器和望远镜中。
在这种情况下，各层的结构使得从每个界面反射的光波完全同相。这种相长干涉增强了反射，形成了一个可以反射特定波长光线超过 99.9% 的表面。
过滤特定波长
镀膜还可以充当精确的滤波器。通过堆叠多层，可以制造出只透射非常窄的颜色（波长）范围而反射所有其他波长的镀膜。
这是科学仪器、传感器和需要隔离光谱特定部分（如投影系统）的基本技术。
沉积过程：薄膜的制造方法
在真空室内，需要高度控制的过程才能应用这些超薄、均匀的层。两种主要方法是物理气相沉积和化学气相沉积。
物理气相沉积 (PVD)
PVD 是一种机械过程。源材料（如二氧化钛或二氧化硅）在真空中汽化，其原子或分子沿直线传播，物理地沉积到目标光学表面上。
可以将其视为原子级别的喷漆过程，其中单个原子形成一个完全均匀的层。
化学气相沉积 (CVD)
CVD 是一种化学过程。将特定气体引入装有光学元件的腔室中。这些气体在光学元件的热表面上发生反应，形成所需的固体薄膜作为化学反应的副产品。
这类似于霜如何在冰冷的窗户上形成，但不同之处在于，形成薄膜的不是水蒸气凝结，而是受控的化学反应形成致密、耐用的薄膜。
了解权衡和局限性
尽管薄膜镀膜技术功能强大，但并非没有限制。承认这些限制对于做出明智的工程决策至关重要。
耐用性与性能
通常，光学效率最高的材料并非最耐用的。极其复杂、高性能的减反射镀膜可能比简单、更坚固的镀膜更容易被刮伤。
成本与复杂性
镀膜的成本随着层数的增加和所需精度的提高而急剧增加。简单的单层 AR 镀膜成本不高，而用于专业激光系统的 100 层滤波器可能非常昂贵。
角度敏感性
许多镀膜（尤其是复杂的滤波器）的性能可能会根据光线照射表面的角度而变化。对于迎面照射的光线完美工作的滤波器，对于以 45 度角入射的光线，其性能可能会有所不同。
为您的应用做出正确的选择
选择正确的镀膜技术始于确定您的主要目标。
- 如果您的主要重点是最大清晰度（例如，相机镜头、显示器）： 您需要多层宽带减反射（AR）镀膜，以最大化光线传输并最小化眩光。
- 如果您的主要重点是高反射率（例如，激光镜、望远镜）： 您需要专为在特定波长下实现相长干涉而设计的介电或增强型金属镜面镀膜。
- 如果您的主要重点是精确的光分离（例如，科学传感器、机器视觉）： 您需要专业的带通、长通或短通滤波器镀膜，以隔离精确的波长范围。
最终，了解这些基本原理将使您不仅能够指定一个光学元件，还能指定一个为实现最佳性能而设计的完整光学解决方案。
摘要表：
| 镀膜类型 | 主要功能 | 常见应用 |
|---|---|---|
| 减反射 (AR) | 最大化光线透射 | 相机镜头、眼镜、显示器 |
| 高反射 (镜子) | 最大化光线反射 | 激光器、望远镜 |
| 滤波器 (带通等) | 隔离特定波长 | 科学仪器、传感器 |
准备好为您的应用设计完美的光学解决方案了吗？正确的镀膜对性能至关重要。KINTEK 专注于提供先进薄膜沉积所需的实验室设备和耗材。立即联系我们的专家，讨论我们如何支持您实验室特定的光学镀膜挑战，并帮助您取得卓越成果。

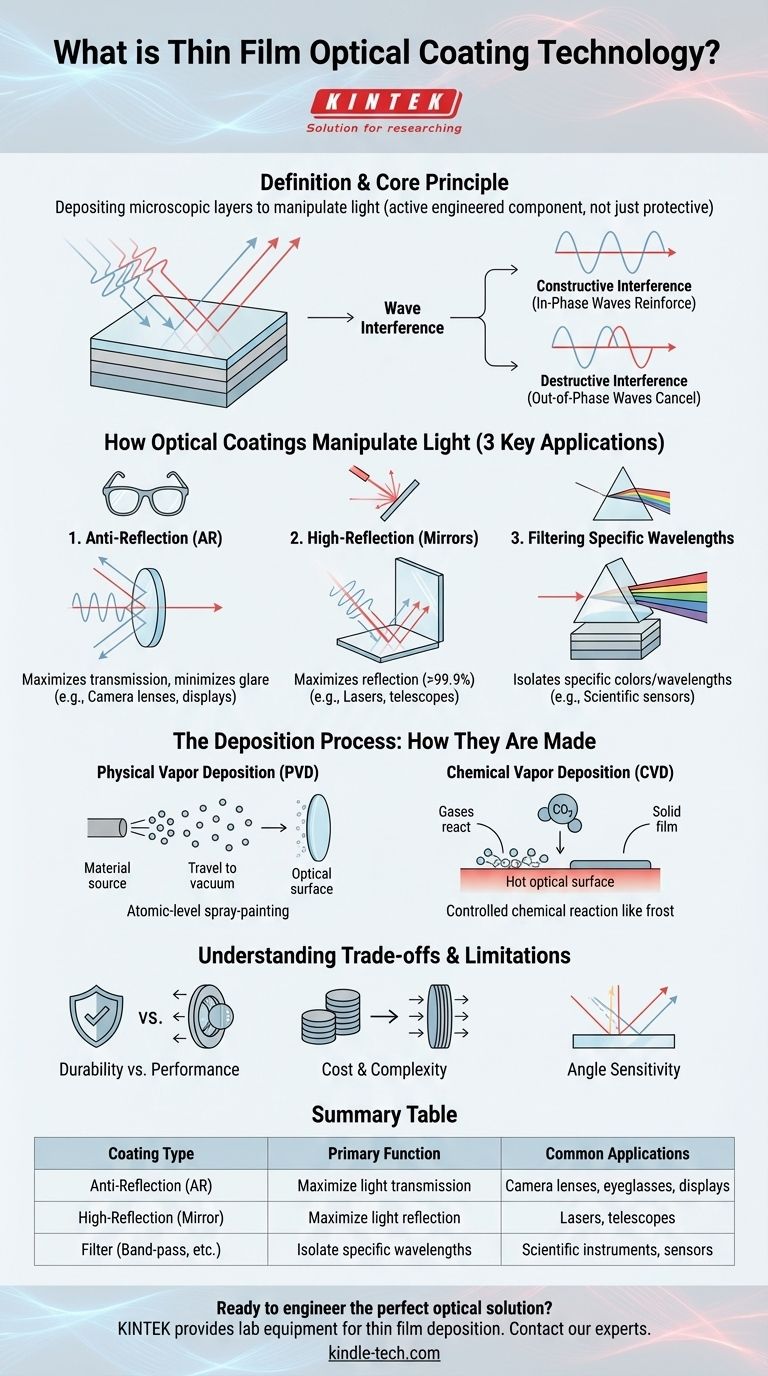

图解指南
