溅射沉积是如何工作的？精密薄膜涂层指南

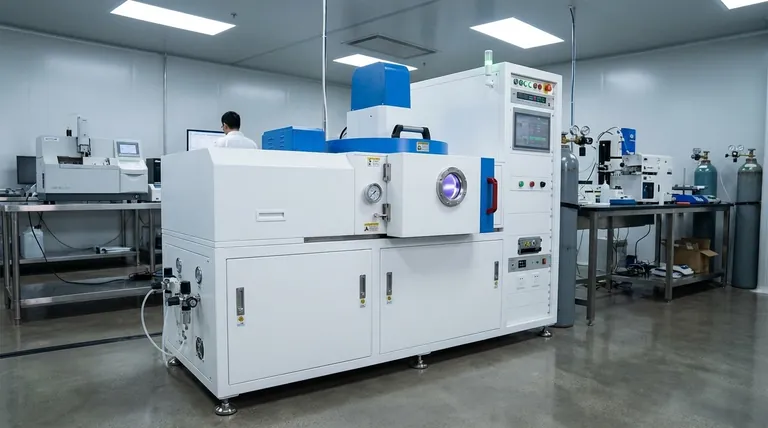

从本质上讲，溅射沉积是一种原子尺度的“喷砂”过程。 它是一种物理气相沉积（PVD）方法，其中靶材材料在真空中受到高能离子的轰击。这种轰击会物理地将原子从靶材上撞击下来，然后这些原子会传输并沉积到基板上，形成一层极薄且均匀的薄膜。

溅射沉积不是化学反应，而是一个物理动量传递过程。可以将其想象成使用高速原子“母球”（离子）从“架子”（靶材材料）上打下原子，然后这些原子以惊人的精度和控制力涂覆到您的部件（基板）上。

溅射沉积的核心机制

要理解溅射是如何工作的，最好将其分解为在专用真空室内部发生的四个不同阶段。

第 1 步：创建真空环境

首先，装有基板和靶材的腔室被抽至极低压力。这种真空至关重要，因为它排除了可能污染薄膜或干扰过程的空气和其他颗粒。

洁净的环境可确保溅射下来的原子能够在没有与不需要的气体分子碰撞的情况下从靶材传输到基板。

第 2 步：等离子体形成

然后，以受控的低压将惰性气体（最常见的是氩气）引入腔室。施加一个强大的电场，该电场会剥离氩原子中的电子。

这个电离过程会产生等离子体，这是一种由带正电的氩离子和自由电子组成的带电气体。这种发光的等离子体是该过程所需高能粒子的来源。

第 3 步：轰击靶材

靶材（即薄膜的源材料，例如钛或硅圆盘）被施加负电荷。这使得等离子体中带正电的氩离子加速并猛烈撞击靶材表面。

每一次撞击都会在靶材内部引发一个碰撞级联，像微观台球开球一样传递动量。这种碰撞会将单个原子从靶材表面弹出，即“溅射”出来。

第 4 步：沉积到基板上

被溅射出的原子带有显著的动能从靶材中射出。它们穿过低压真空腔室，直到撞击到表面。

当这些原子撞击到基板（例如硅晶圆或光学透镜）时，它们会凝结并附着，逐渐形成一层薄而致密且附着力强的薄膜。该过程持续进行，直到达到所需的薄膜厚度。

理解权衡

溅射是一种强大的技术，但它并非满足所有涂层需求的万能解决方案。了解其局限性是有效利用它的关键。

沉积速率较慢

与其他方法（如热蒸发或电镀）相比，溅射可能是一个相对缓慢的过程。这使得它在需要非常厚薄膜或高吞吐量制造的应用中成本效益较低。

视线限制

溅射从根本上说是一个视线过程。原子以直线从靶材传输到基板。这使得均匀涂覆复杂的三维形状或狭窄结构的内部具有挑战性。

设备成本高昂

对高真空系统、专用电源和高纯度靶材的需求使得溅射设备的初始投资明显高于化学电镀等简单方法。

溅射与其他方法的比较

要真正理解溅射，将其与其他常见的沉积技术进行对比会很有帮助。

与热蒸发的比较

热蒸发是另一种 PVD 方法，但它不是通过动量撞击，而是简单地加热源材料直到其蒸发。溅射通常能产生附着力和密度更好的薄膜，因为溅射原子到达基板时具有更高的能量。

与化学气相沉积 (CVD) 的比较

CVD 使用在基板表面反应形成薄膜的化学前驱体气体。与溅射的物理过程不同，CVD 不是视线过程，并且可以在复杂形状上形成高度保形涂层。然而，溅射提供了更广泛的材料选择，包括难以通过化学反应制造的合金和化合物。

与电镀的比较

电镀是在液体浴中进行的化学过程。对于在导电部件上沉积厚金属膜，它通常更快、更便宜。溅射提供了更高的纯度、精度以及在玻璃和塑料等非导电材料上沉积的能力。

为您的应用做出正确的选择

选择正确的沉积方法完全取决于您项目的技术和商业目标。

• 如果您的主要重点是精度、纯度和薄膜质量： 对于半导体、光学滤光片和医疗设备等要求严苛的应用，溅射是更优的选择。
• 如果您的主要重点是均匀涂覆复杂的 3D 形状： 化学过程（如 CVD 或原子层沉积 (ALD)）是更好的选择。
• 如果您的主要重点是对简单的金属部件进行高速、低成本涂覆： 热蒸发或电镀通常是更实用和经济的选择。

通过了解溅射沉积背后的物理原理，您可以自信地确定何时利用其独特优势来实现您的特定目标。

摘要表：

特性	溅射沉积	热蒸发	化学气相沉积 (CVD)	电镀
过程类型	物理 (PVD)	物理 (PVD)	化学	化学（液体）
薄膜附着力/密度	极佳	良好	良好	一般
视线要求？	是	是	否	否（针对导电部件）
材料通用性	高（金属、合金、陶瓷）	中等	受化学前驱体限制	限于导电材料
典型应用	半导体、光学、医疗设备	简单金属化	复杂 3D 部件涂覆	装饰性/保护性金属涂层
